進口電動蒸汽調節閥

更新：2020/12/31 21:38:52 點擊：

品牌：德國沃德WODE
型號： WJC-TLCS3L

產品介紹

進口電動蒸汽調節閥

一、進口電動蒸汽調節閥概述:

德國沃德WODE的進口電動蒸汽調節閥由2SB型係列、PSL係列直行程電動執行機構和直通單座閥兩部分組成，以單相交流220V電源為動力，接受0~10mA或4~20mA直流信號，自動地控製調節閥開度，達到對管道內蒸汽介質的溫度、壓力、流量等工藝參數的連續調節。進口蒸汽電動調節閥具有動作靈敏、能源取用方便、信號傳輸迅速等特點。廣泛應用電力、冶金、化工、輕紡等蒸汽自動控製係統中。

二、進口電動蒸汽調節閥 主要技術參數

● 閥體

閥體形式	直通鑄造球型閥
公稱通徑	DN15～300mm
公稱壓力	PN1.6、2.5、4.0、6.4、10、16、32或者ANSI Class150～2500
連接形式	法蘭(FF、RF、RTJ)、焊接(SW BW)、螺紋等
閥蓋形式	高溫型+230～+450℃、超高溫型+230～+560℃
壓蓋型式	螺栓壓緊式
密封填料	金屬石墨纏繞墊片、柔性石墨、碳纖維填料
閥芯形式	單座、籠式、套筒閥芯
流量特性	線性、等百分比

●執行機構

執行器型號	3810L係列、PSL係列、2SB係列、2SA係列等
主要技術參數	電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
	防護等級：相當IP55、隔爆標誌：ExdⅡBT4、手操功能：手柄
	環境溫度：-25～+70℃、環境濕度：≤95%

三、進口電動蒸汽調節閥 主要性能指標

項目			指標值
基本誤差%			配3810L±2.5；配PSL±1.0；配2SB±1.0
回差%			配381L ±2.0；配PSL±1.0；配2SB±1.0
死區%			1.0
始終點偏差%	電開	始點±2.5	終點±2.5
		始點±2.5	終點±2.5
	電關	始點	±2.5
		終點	±2.5
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調範圍R			30：1

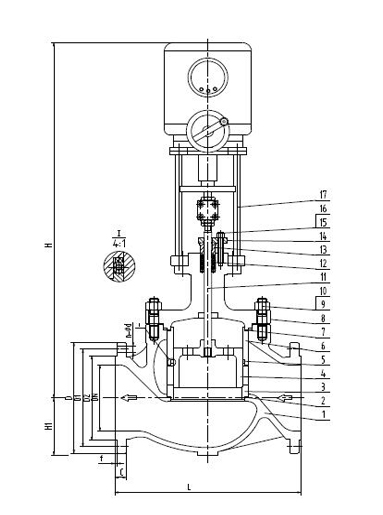

四、進口電動蒸汽調節閥結構圖

注：由於網站版麵的原因，具體外形尺寸請致電沃德各代理商。

五、進口電動蒸汽調節閥 額定流量係數Kv、允許壓差

公稱通徑 DN(mm)		25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑 dN(mm)		25	32	40	50	65	80	100	125	150	200	250	300
額定流量係數KV	單座	11	17.6	27.5	44	69	110	176	275	440	630	1000	1600
	籠式	9	15	23	35	59	95	148	236	355	568	885	1260
	套筒	10	16	25	40	63	100	155	250	370	580	900	1300
額定行程		16		25		40			60			100
允許壓差(MPa)	單座	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.28
	籠式	5.8	5.0	4.9	4.3	3.0	3.7	3.5	3.1	2.8	2,8	2.4	2.0
	套筒	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
