進口電動小流量調節閥

更新：2020/12/30 22:20:20 點擊：

品牌：德國沃德WODE
型號： WJC-V14F

產品介紹

進口電動小流量調節閥

一、進口電動小流量調節閥 產品概述

　　德國沃德WODE的進口電動小流量調節閥是針對某些特殊工況量身定製的電動調節閥，微小流量電動調節閥是采用鍛造閥體鍛製而成，易做成高壓電動調節閥。閥芯尺寸可從加工差等0.15-15mm，可適應各種不同流量要求的工況。配沃德的智能型高精度執行器，電動執行機構內有伺服放大器，無需另配伺服放大器，有輸入控製信號（4～20mADC或1～5VDC）及單相電源即可控製運轉，實現對流量等參數的調節。微小流量電動調節閥具有體積小，重量輕、連線簡單、流量大、調節精度高等特點，廣泛應用於電力、石油、化工、冶金、環保、輕工、教學和科研設備等行業的工業過程自動控製係統中。

二、進口電動小流量調節閥 技術參數

公稱通徑(DN)	G3/8"、1/2"、G3/4"、G1"或者NPT螺紋
閥座直徑	1.5	2	3	4	5	6	7	8	9	10	11	12	15
額定流量係數KV	0.025	0.05	0.08	0.12	0.20	0.32	0.50	0.80	1.00	1.40	1.55	1.85	2.23
允許壓差(MPa)	≤公稱壓力
公稱壓力(MPa)	1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0或者ANSI Class150～Class2500
額定行程	8					10					12
閥蓋形式	標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
壓蓋形式	螺栓壓緊式
密封填料	V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式	單座市
流量特性	等百分比、直線性
配置執行器類別	PSL係列、2SB係列等電動執行器(客戶指定品牌亦可)
執行器參數	電源電壓：220V、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
	防護等級：相當IP65、隔爆標誌：ExdⅡBT4(ExdⅡBT6特殊定製)、手操功能：手柄
	環境溫度：-25～+70℃、環境濕度：≤95%

注：用於氧氣的調節閥德國沃德WODE閥門均選用不鏽鋼材質，並脫脂去油處理。

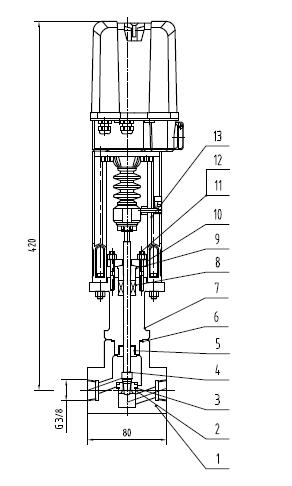

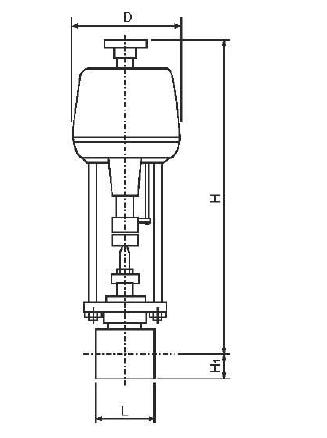

三、進口電動小流量調節閥結構圖

進口電動小流量調節閥結構圖.jpg 進口電動小流量調節閥結構圖1.jpg

注：由於網站版麵的原因，具體外形尺寸請致電沃德各代理商。

四、進口電動小流量調節閥 性能指標

項目			指標值
基本誤差%			配3810L±2.5；配PSL±1.0；配2SB±1.0
回差%			配381L ±2.0；配PSL±1.0；配2SB±1.0
死區%			1.0
始終點偏差%	電開	始點±2.5	終點±2.5
		始點±2.5	終點±2.5
	電關	始點	±2.5
		終點	±2.5
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調範圍R			30：1
