進口多功能水泵控製閥

更新：2020/12/6 22:20:54 點擊：

品牌：德國沃德WODE
型號： WODE-JD745X

產品介紹

進口多功能水泵控製閥|不鏽鋼泵房控製閥|水泵控製閥品牌|水泵控製閥使用說明書

品牌：德國沃德WODE

德國沃德WODE進口多功能水泵控製閥同時具有閘閥、逆止閥、水錘消除器三種閥件。這三種閥件在水泵的運行過程中分別起著不同的作用多功能水泵控製閥由主閥和調節閥及接管係統組成，閥體采用直流式閥體，主閥控製室為膜片式或活塞式的雙控製室結構，控製室比一般水力控製閥增加了一個，增加了對主閥的控製功能，實現了對水泵出口的緩慢開啟、全開、緩閉、截止等多功能控製，實現了一個閥門、一次調節對水泵出口的多功能控製。本產品用於高層建築給水係統和其它給水係統的水泵出口管路上，防止和減弱水泵啟閉時管線的水錘水擊，防止水倒流保護水泵，維護管路安全。為了實現水泵運行的自動化，簡化管理，減輕勞動，提高可靠性，人們用水力閥門和電動閥門取代手動閥門，對單體閥門進行多項技術改進，出現了緩開緩閉逆止閥、緩動啟閉水力閥門、自動緩閉閘閥、雙速自閉閥等新型閥門。

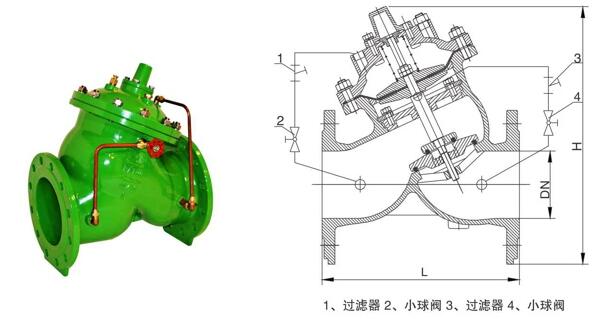

進口多功能水泵控製閥結構及工作原理

1、水泵啟動前，閥門出口端壓力作用在主閥板上，閥門處於關閉位置，同時膜片控製器的上腔連通壓力水，下腔則與閥門進口端的低壓相通。

2、水泵啟動後，閥門進口壓力逐漸升高，同時壓力水通過閥門進口端的連接管緩慢進入膜片控製器下腔，實現主閥板的緩慢開啟，開啟速度可通過控製閥進行調節。

3、水泵停機，閥門進口的壓力降低，當接近零流量時，主閥板在自身重力作用下迅速關閉。因閥門進口端壓力降低，閥門出口端的壓力水通過連接管進入膜片控製器上腔，下腔水通過閥門進口端的連接管壓回至閥門進口端，緩閉閥板緩慢關閉，慢關時間可通過控製閥進行調節。主閥板的速閉和緩閉閥板的緩閉符合兩階段關閉規律，能有效地消除水錘。


進口多功能水泵控製閥主要技術參數：

產品名稱：	多功能水泵控製閥	產品型號：	對應國內型號為JD745X
驅動方式：	自動/手動	連接形式：	法蘭
結構形式：	隔膜式、活塞式	密封結構：	NBR、氟橡膠
壓力範圍：	1.0MPa～4.0MPa	公稱通徑：	DN50～1200
工作介質：	水、中水等(用海水需注明)	工作溫度：	0～80℃
常用材質：	球墨鑄鐵、鑄鋼、不鏽鋼等	品牌：	德國沃德WODE
