進口氣動隔膜調節閥

更新：2021/1/8 22:09:44 點擊：

品牌：德國沃德WODE
型號： WGC-RN2L

產品介紹

進口氣動隔膜調節閥

一、進口氣動隔膜調節閥 產品概述

　　德國沃德WODE的進口氣動隔膜調節閥是由多彈簧氣動薄膜執行器與隔膜調節閥閥體組成，一般用於氯氣介質中，也可稱為氣動氯氣調節閥。氣動隔膜調節閥具有結構簡單、流路阻小、流通力較同口徑的其它閥大，無泄漏，能用於高粘度及懸浮顆粒流體的調節，根據隔膜材料的不同（橡膠或聚四氟乙烯）適用於調節強堿、強腐蝕性介質。由隔膜閥配用氣動薄膜執行機構組成。隔膜與閥體間“山”形凸出麵進行密封,與外界隔離(無填料函),特別適合於要求耐腐蝕、劇毒場合。氣動隔膜調節閥采用模塊化設計，可采用不同組合、配用各種附件。

其主要特點如下：

(1) 采用輕型執行機構，高度及重量均可減小30%。

(2) 閥體內表麵有多種材料塗複層，避免介質直接接觸，承受強閥腐蝕性介質的腐蝕。

(3) 閥門關閉時，內、外泄漏量為零，特別適合於劇毒介質或不允許汙染介質的閥節。

(4) 流路簡單，阻力小，額定流量係數比同口徑單座，套筒調節閥大。

二、進口氣動隔膜調節閥 技術參數

（1）閥體參數

公稱通徑(DN)		15	20	25	32	40	50	65	80	100	125	150	200	250
閥座直徑		20	25	32	40	50	65	80	100	125	150	200	250	300
流量係數	KV	8	12	16	38	60	68	90	150	300	500	600	1200	1800
允許壓差(MPa)		1.0			0.89	1.0	1.0	1.0	1.0	1.0	0.6	0.38	0.15	0.09
公稱壓力(MPa)		1.6、2.5或者ANSI150
額定行程		10	16		25		40			60				100
配用執行器型號		ZHA/B-22			ZHA/B-23			ZHA/B-34			ZHA/B-45			/
閥蓋形式		標準型(-17～+250℃)
壓蓋形式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥體材質		HT200、ZG230～450或下述材質襯裏
閥芯形式		隔膜式
流量特性		快開特性
閥芯材料		2Cr13+襯裏

（2）執行器參數

執行器類別	ZHA/B多彈簧簿膜執行機構
執行器型號	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效麵積(cm2)	350	350	560	900	1400
行程	10、16	24	40	40、60	100
彈簧範圍(KPa)	20～100（標準）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力	140～400KPa
氣源接口	RC1/4"
環境溫度	-30～+70℃
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式	氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

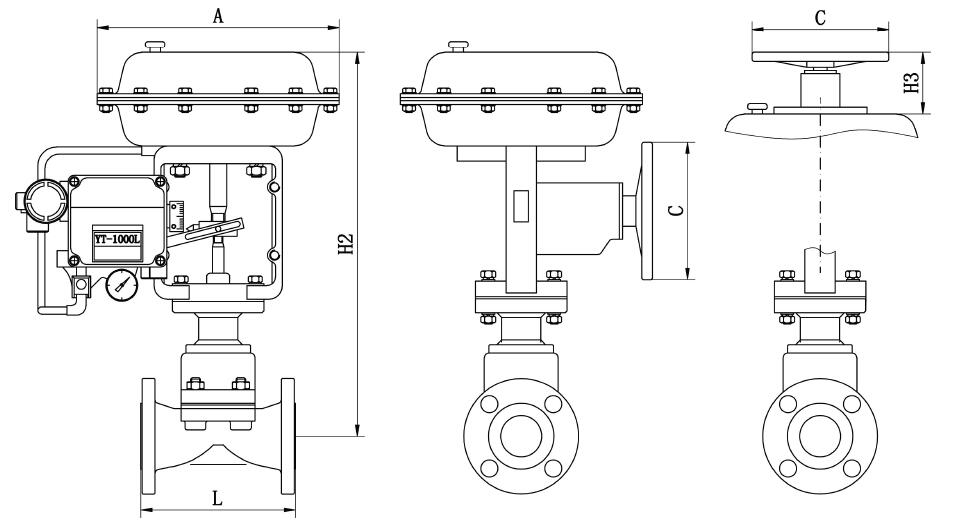

三、進口氣動隔膜調節閥 結構圖


注：由於網站版麵的原因，具體外形尺寸請致電沃德各代理商。

四、進口氣動隔膜調節閥 零件材料

閥體	HT200、ZG230～450或下述材質襯裏
隔膜	丁荃膠、天然膠、聚四氟乙烯波紋
薄膜	丁腈橡膠夾增強滌綸織物
彈簧	60S12Mn、閥體襯裏材質及適用範圍

五、氣動隔膜調節閥 閥體襯裏材料適用場合

閥體襯裏	使用溫度（℃）	適用介質
無襯裏	-10～+175	適用於非腐蝕性介質
軟橡膠	-10～+85	有很好的耐磨性能，適用於水泥、粘土、煤塵、幹燥化肥等
硬橡膠	-10～+85	適用於無機械、鹽類、鹽酸、鍍金屬溶液、軟水、氯化物、氯氣等
氯丁膠	-10～+105	適用於動物油、植物油和潤滑油，PH值變化範圍很大的腐蝕性泥漿。抗磨損性能良好
丁荃膠	-10～+120	防腐性能和耐磨性能良好，對大部分無機酸和酸性灰漿的耐蝕性最好
搪瓷	-10～+175	適用於溫無機酸、氧化酸、鹵素、醇類、酯類等化合物
氟46	-10～+190	適用於硫酸、鹽酸、氫氧化鈉等強腐蝕介質

六、氣動隔膜調節閥 隔膜襯裏材料適用場合

隔膜材質	使用溫度（℃）	適用介質
丁荃膠（B級）	-40～+100	大部分無機酸如：硫酸、氫氟酸、磷酸等適用，耐蝕性好，同時而各種堿和鹽類
天然膠（Q級）	-50～+100	主要用於淨化水、無機鹽和烯的礦物酸介質
聚四氟乙烯	-10～+150	極優的化學穩定性、耐強酸、濃堿、強氧化劑的腐蝕
