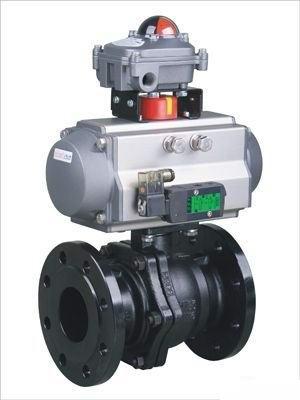

進口氣動法蘭球閥

更新：2020/12/16 21:50:57 點擊：

品牌：德國沃德WODE
型號： WGLO-F14L

產品介紹

進口氣動法蘭球閥(進口氣動軟密封法蘭球閥，進口氣動不鏽鋼法蘭球閥，進口氣動開關球閥)

品牌：德國沃德WODE

進口氣動法蘭球閥閥體通道和連接管徑相等並成一直徑，介質幾乎可以毫無損失的流過。氣動球閥按其密封性能可分軟密封閥座及金屬密封閥座。軟密封閥座適用於溫度≤180°的場合，金屬硬密封閥座適用於溫度≤425°的場合。氣動球閥通常用於密封要求嚴格的場合，除控製氣體、液體、蒸汽介質外，還適宜控製汙水和含有纖維性雜質的介質，廣泛用於石油、化工、冶金、輕工、造紙、電站、製冷等工作領域。

產品特點

1、流體阻力小，氣動法蘭球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。

2、氣動球閥閥體裝有止推軸承減小閥杆磨擦力矩，可使閥杆長期操作平穩靈活。

3、氣動球閥閥座密封性能好，采用聚四氟乙烯等彈性材料製成的密封圈，結構易於密封，而且密封能力隨著介質壓力的增高而增大。

4、氣動球閥閥杆密封可靠，由於閥杆隻作回轉運動而不做升降運動，閥杆的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。

5、由於聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故氣動球閥的使用壽命長。

6、下裝式閥杆和閥杆頭部凸階防止閥杆噴出，如火災造成閥杆密封破壞，凸階與閥體間還可形成金屬接觸，確保閥杆密封。

7、防靜電功能：在球體、閥杆、閥體之間設置彈簧，能將開關過程產生的靜電導出。

氣動執行器

采用新型GTD係列或ATD係列氣動執行器，有雙作用式和單作用式（彈簧複位），齒輪傳動，安全可靠；大口徑閥門采用AW型係列氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。

1、齒輪式雙活塞，輸出力矩大，體積小。

2、氣缸選用鋁金材料，重量輕、外形美觀。

3、可在頂部、底部安裝手動操作機構。

4、齒條式連接可調節開啟角度、額定流量。

5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。

6、IS05211標準連接為產品的安裝更換提供了方便。

7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調範圍，確保與閥門的同步精度。

進口氣動法蘭球閥技術參數和性能

氣動球閥氣動執行器技術參數		氣動球閥閥體參數
類型	雙作用活塞式、彈簧複位式	公稱通徑	DN15～400mm
氣源壓力	雙作用：2-8bar/單作用：4-8bar	公稱壓力	PN1.6～32MPa
輸出力矩	雙作用：4N·M～10560N·M	閥軸材質	不鏽鋼
輸出力矩	單作用：7N·M～2668N·M	閥體材質	球墨鑄鐵、碳鋼、304/316/316L不鏽鋼
工作溫度	常溫型：-20℃～80℃（丁腈橡膠O型圈）	球體材質	304/316/316L不鏽鋼
工作溫度	高溫型：-20℃～160℃（氟橡膠O型圈）	閥座密封	PTFE、PPL、金屬密封
動作範圍	0～90°±5°	溫度	PTFE≤180℃、PPL≤350℃、金屬密封≤450℃
接口螺紋	1/8″、1/4″、3/8″、1/2″	適用介質	水、石油、粘性流體、漿料、強氧化性介質等
接口螺紋	1/8″、1/4″、3/8″、1/2″	適用介質	水、石油、粘性流體、漿料、強氧化性介質等
閥位信號	定位器：4～20mA/回信器：全開全關信號	特點	連線簡單，結構緊湊、阻力小、動作穩定
