進口氣動對夾式夾套保溫球閥

更新：2022/3/8 10:04:18 點擊：

品牌：德國沃德WODE
型號： WGLO-F/ACI

產品介紹

WGLO-F/ACI型氣動夾套保溫球閥

氣動對夾式保溫球閥由於采用了蒸氣夾套保溫，故即使外界溫度降到零度以下，該閥仍操作靈活保證輸油管道能斷開，其優點是一般控製閥門所沒有的。它是重油輸送管道理想的控製閥門。根據用戶需要夾套注入蒸氣、導熱油、冷卻水、冷氣等。使用整個閥門長溫或降溫達到所需要的溫度，能防止介質結晶。

主要技術參數：

氣動執行機構技術參數		閥體參數
類型	雙作用活塞式、彈簧複位式	公稱通徑	DN15～150mm
氣源壓力	雙作用：2-8bar/單作用：4-8bar	公稱壓力	PN1.6、2.5、4.0、6.4MPa
輸出力矩	雙作用：4N·M～10560N·M	閥軸材質	不鏽鋼
輸出力矩	單作用：7N·M～2668N·M	閥體材質	碳鋼、304/316/316L不鏽鋼
工作溫度	常溫型：-20℃～80℃（丁腈橡膠O型圈）	球體材質	304/316/316L不鏽鋼
工作溫度	高溫型：-20℃～160℃（氟橡膠O型圈）	閥座密封	PTFE、PPL、金屬密封
動作範圍	0～90°±5°	溫度	PTFE≤180℃、PPL≤350℃、金屬密封≤450℃
接口螺紋	1/8″、1/4″、3/8″、1/2″	適用介質	水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等
接口螺紋	1/8″、1/4″、3/8″、1/2″	適用介質	水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等
閥位信號	定位器：4～20mA、回信器：全開全關信號	特點	連線簡單、流向切換、阻力小、動作穩定

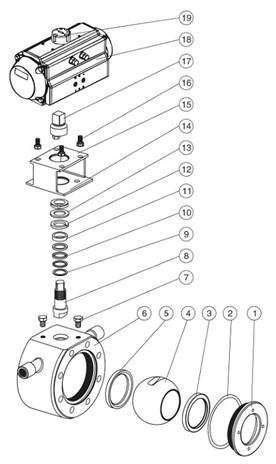

主要零件材質表

序號	零件名稱	材質
序號	零件名稱	304不鏽鋼	316係列不鏽鋼
1	閥蓋	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
2	墊片	PTEF、對位聚苯（PPL）、金屬
3	閥座	PTEF、對位聚苯（PPL）、尼龍、金屬
4	球體	1Cr18Ni9Ti
5	閥座	PTEF、對位聚苯（PPL）、尼龍、金屬
6	夾套閥體	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
7	螺栓	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
8	閥杆	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
9	墊片	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
10	填料	PTFE、PPL
11	襯套	PTFE複合軸承
12	彈墊	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
13	墊片	1Cr18Ni9Ti
14	螺母	1Cr18Ni9Ti
15	連接支架	1Cr18Ni9Ti
16	螺栓	1Cr18Ni9Ti
17	連接套	1Cr18Ni9Ti
18	氣動裝置	AT係列
19	位置指示器	塑料

注：係列球閥主要零部件及密封圈的材質可根據實際工況條件或用戶特殊要求設計選用。

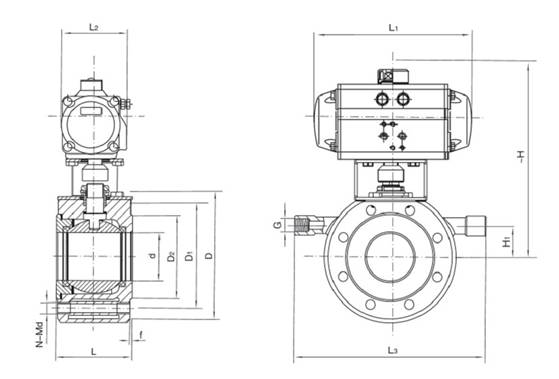

規格	外形尺寸							連接法蘭尺寸						執行器型號
規格	d	L	L1	L2	L3	～H	H1	D	D1	D2	G	f	N-Md	執行器型號
DN15	15	35	141/159	71/83	150	177/208	15	95	65	46	1/2"	2	4-M12	AT050D/AT063S
DN20	20	42	141/159	71/83	160	182/213	20	105	75	56	1/2"	2	4-M12	AT050D/AT063S
DN25	25	48	141/211	71/95	190	187/230	20	115	85	65	1/2"	2	4-M12	AT050D/AT075S
DN32	29	55	159/211	83/95	210	223/243	25	140	100	76	1/2"	3	4-M16	AT063D/AT075S
DN40	38	65	211/248	95/107	230	231/261	30	150	110	84	1/2"	3	4-M16	AT075D/AT088S
DN50	46	75	248/269	107/123	250	258/293	30	165	125	99	1/2"	3	4-M16	AT088D/AT100S
DN65	62	95	248/315	107/141	270	273/298	45	185	145	118	1/2"	3	4-M16	AT088D/AT115S
DN80	76	118	269/345	123/152	300	303/325	50	200	160	132	1/2"	3	8-M16	AT100D/AT125S
DN100	92	140	245/409	152/172	340	333/390	70	220	180	156	1"	3	8-M16	AT125D/AT145S
DN125	110	200	409/438	172/187	360	380/468	80	250	210	184	1"	3	8-M16	AT145D/AT160S
DN150	145	225	438/550	187/215	420	432/520	95	285	240	211	1"	3	8-M20	AT160D/AT190S
