進口氣動波紋管調節閥

更新：2021/1/8 22:23:28 點擊：

品牌：德國沃德WODE
型號： WGC-DCS3LB

產品介紹

進口氣動波紋管調節閥

一、進口氣動波紋管密封調節閥 產品概述

德國沃德WODE的進口氣動波紋管密封調節閥是在氣動單座(套筒)調節閥的基礎上加裝波紋管來進行密封的，閥芯采用上導向結構，閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調範圍大，流量特性精度高，符合IEC534標準。

氣動波紋管調節閥上閥蓋采用波紋管密封結構，適用於有毒、易燃易爆易揮發和貴重的金屬介質的調節。另外氣動波紋管密封調節閥也可用在真空的場合。調節閥的泄漏量符合ANSI B16.104標準。氣動波紋管調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。

二、進口氣動波紋管密封調節閥 主要技術參數

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑(dn)		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量係數(KV)	單座	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
	套筒	6.3	10	16	25	40	63	100	155	250	370	580	900	1300
允許壓差(MPa)	單座	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.1
	套筒	6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
公稱壓力(MPa)		1.6、2.5、4.0、6.4或者ANSI Class150～Class600
額定行程		16			25		40			60			100
執行器型號		ZHA/B-22		ZHA/B-23			ZHA/B-34			ZHA/B-45			ZHA/B-56
閥蓋形式		波紋管密封型-40～+350℃
壓蓋形式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式		單座式、套筒式
流量特性		等百分比、直線型
閥體材質		WCB碳鋼、304、316、316L
閥芯形式		單座柱塞型閥芯
流量特性		線性、等百分比
閥芯、波紋管材料		304、316、316L

注：用於氧氣的調節閥德國沃德WODE閥門均選用不鏽鋼材質，並脫脂去油處理。

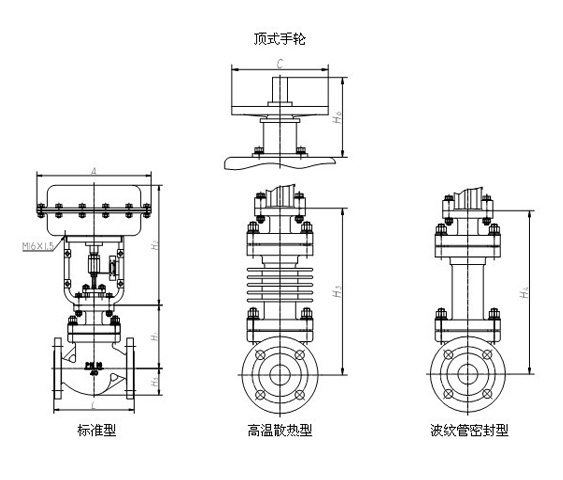

三、進口氣動波紋管密封調節閥結構圖


注：由於網站版麵的原因，具體外形尺寸請致電沃德各代理商。

四、氣動波紋管密封調節閥執行器技術參數

配置執行器類別	ZHA/B多彈簧簿膜執行機構
執行器型號	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效麵積(cm2)	350	350	560	900	1400
行程	10、16	24	40	40、60	100
彈簧範圍(KPa)	20～100（標準）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力	140～400KPa
氣源接口	RC1/4"
環境溫度	-30～+70℃
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式	氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)
