進口氣動法蘭閘閥

更新：2020/12/15 20:48:01 點擊：

品牌：德國沃德WODE
型號： WGA1-ACS2L

產品介紹

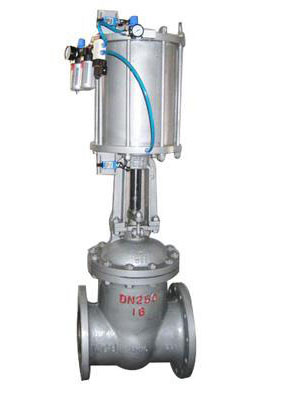

進口氣動法蘭閘閥（進口氣動不鏽鋼法蘭閘閥、進口氣動鑄鋼閘閥、進口氣動帶手動閘閥）

品牌：德國沃德WODE

進口氣動法蘭閘閥主要由法蘭閘閥及氣動執行機構組合而成，是借助執行器壓縮空氣來驅動的一種自控閥門，具氣開、氣關兩種作用方式。氣動法蘭閘閥可以配用電的或氣的回訊器，用以發送閥門開關狀態信息，可以實現遠距離控製，集中控製和自動控製。法蘭氣動鑄鋼閘閥采用雙層氣缸結構並帶有緩衝機構，比單氣缸式氣動閘閥，提升力增大了一倍，能有效地減速輕了關閉閥門時，活塞下行衝擊而造成的閥板車密封麵和閥體密封麵的磨損，也能避免閘板卡死的現象。

進口氣動法蘭閘閥優點：

1、閥杆及表麵經氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。

2、可采用各種配管法蘭及法蘭密封麵形式，滿足各種工況及用戶要求。

3、采用楔式彈性閘板結構，中大口徑設置推力軸承，磨擦力小，並配有撞擊手動，啟閉輕鬆自如。

4、閘板、閥座耐磨、耐高溫，耐腐蝕，抗擦傷性能好、使用壽命長。

5、閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用於各種壓力、溫度及介質工況。

氣動法蘭閘閥工作原理：

本係列產品以O.4～O.6MPa(表壓)淨化壓縮空氣作為工作動力，推動活塞，帶動閘板作垂直於流體的位移，實現開啟開關閉閥門的目的。

　　雙層氣缸和緩衝機構的工作原理，按閘閥工作的四個階段分述如下：(附插原理圖①、②、③、④)

　　1、閘閥開啟前階段：上層氣缸的活塞(以下簡稱上活塞)和下層氣缸的活塞(以下簡稱下活塞)同時受力，閥杆在上、下活塞的推動下，以單活塞近二倍的提升力，克服閘板密封麵和閥體密封麵之間的最大靜摩擦力，帶動閘板上升。壓縮空氣由上氣缸的下氣室，經由設置在隔板的特定通道，通過連通管，到達下氣缸的下氣室，推動上下活塞同時工作。下氣缸上氣室中的氣體，經過設置在隔板內的另一特定通道。暢通無阻地排出氣缸體外。

　　2、閘閥開啟的後階段：在閘板稍稍開啟以後j下活塞就運行到了上死點，閘板在上活塞的帶動下，繼續提升，直至到了全開位置。

　　3、閘閥關閉的前階段：在上活塞的推動下，閘板離開全開位置，開始下降。

　　4、閘閥關閉的後階段：當上活塞碰到下活塞凸台，並帶動下活塞一起繼續下降時，由於下氣缸上氣室的進氣通道和下氣缸下氣室的排氣通道設有阻礙，明顯地減慢了下行的速度，進至閘板下降到了全關位置。減緩閘板下行的衝擊，自行可關嚴閥門，又不使閥板楔得過緊，同時，還保護了密封麵，免受猛烈衝擊而損壞。

進口氣動法蘭閘閥手動操作原理：

氣缸蓋上部裝有氣動-手動轉換裝置。將轉換手柄順時針方向提轉到“氣動”定位孔定位，閘閥處於氣動操作狀態；反之，將轉換手柄逆時針方向提轉到“手動”定於孔處定位，閘閥即可進行手動操作。帶錐齒輪的手柄轉換方向相反。手動操作閘閥時，手輪旋向和普通手動閥一樣，即順時針轉為關，逆時針轉為開。帶錐齒輪轉動的相反。

進口氣動法蘭閘閥參數說明：

公稱通徑	DN15～DN600（mm）
公稱壓力	國標/德標PN1.6、2.5、4.0、6.4、10.0、16、32MPa或ANSI150～2500LB
連接方式	法蘭式、焊接式
控製方式	氣動控製（氣源驅動）
溫度範圍	-29℃～550℃
供氣壓力	雙作用：2-8bar/單作用：4-8bar
閥體材質	鑄鋼WCB、不鏽鋼304、不鏽鋼316
應用範圍	工業、水、蒸汽、油品、汙水處理
產品特點	性能穩定可靠，良好的抗腐蝕性、抗擦傷性和耐磨性
手動功能	可配手輪
