進口氣動低溫調節閥

更新：2021/1/7 21:53:18 點擊：

品牌：德國沃德WODE
型號： WGC-TF14L

產品介紹

進口氣動低溫調節閥

一、進口氣動低溫調節閥 產品概述

　　德國沃德WODE的進口氣動低溫調節閥是WODE公司專門針對超低溫工況研發的氣動調節閥產品之一。氣動低溫調節閥在石油、化工、冶金等工業經營過程的自動控製中得到廣泛的應用。

氣動低溫調節閥它特別適用於-60~-196℃低溫狀態下的介質（如液氧、液氮等）的調節。為確保調節精度，必須配用閥門定位器。超低溫氣動調節閥是單座調節閥、雙座調節閥的變形產品。它與常溫調節閥不同之處在於采用長頸型上閥蓋，使填料處於常溫下工作。氣動低溫調節閥由閥門定位器給出信號壓力輸入到氣動薄膜執行機構的氣室，產生推力，通過連接杆件帶動閥芯，閥芯位置的變化使閥的流通截麵積變化，實現對介質流量的調節。

二、進口氣動低溫調節閥 技術參數

（1）閥體參數

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量係數(KV)	單座	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
額定流量係數(KV)	套筒	6.3	10	16	25	40	63	100	155	250	370	580	900	1300
允許壓差(MPa)	單座	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.1
允許壓差(MPa)	套筒	6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
公稱壓力(MPa)		1.6、2.5、4.0、6.4或者ANSI Class150～Class600
額定行程		16			25		40			60			100
執行器型號		ZHA/B-22		ZHA/B-23			ZHA/B-34			ZHA/B-45			ZHA/B-56
閥蓋形式		低溫型-10～-196℃、超低溫型-196～-250℃
壓蓋形式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
閥體材質		不鏽鋼(CF8、CF8M、CF3、CF3M)
閥芯形式		單座柱塞式閥芯、套筒導向型閥芯
流量特性		線性、等百分比
閥芯材料		不鏽鋼 (304、316、316L)

（2）執行器參數

配置執行器類別	ZHA/B多彈簧簿膜執行機構
執行器型號	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效麵積(cm2)	350	350	560	900	1400
行程	10、16	24	40	40、60	100
彈簧範圍(KPa)	20～100（標準）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力	140～400KPa
氣源接口	RC1/4"
環境溫度	-30～+70℃
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式	氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

注：用於液氧的低溫調節閥德國沃德WODE閥門均選用不鏽鋼材質，並脫脂去油處理。

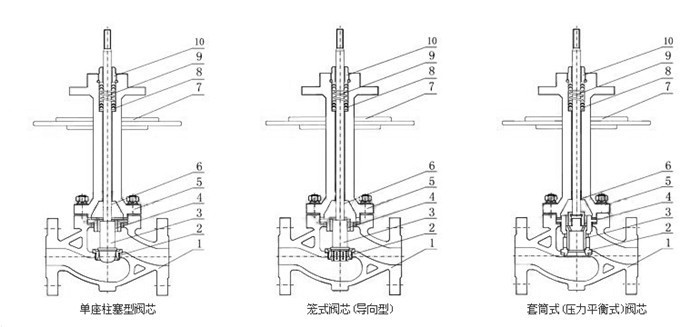

三、進口氣動低溫調節閥結構圖

注：由於網站版麵的原因，具體外形尺寸請致電沃德各代理商。

四、進口氣動低溫調節閥 性能指標

項目			不帶定位器	帶定位器
基本誤差%			±5.0	±1.0
回差%			≤3.0	≤1.0
死區%			≤3.0	≤0.4
始終點偏差%	氣開	始點	±2.5	±1.0
		始點	±5.0	±1.0
	氣關	始點	±5.0	±1.0
		終點	±2.5	±1.0
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調範圍R			50：1

五、進口氣動低溫調節閥結構原理：

氣動低溫調節閥由氣動薄膜執行機構和耐低溫的單、雙座閥兩部分組成。由調節器來的信號壓力輸入氣動薄膜執行機構的氣室，產生推力，通過連接杆件帶動閥芯，閥芯位置的變化使閥的流通截麵積變化，實現對介質流量的調節。

如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！如果您有需要谘詢更詳細的產品信息；迎聯係德國沃德WODE授權一級代理商：北京羞羞视频网站有限公司
