進口對夾升降式止回閥

更新：2021/9/13 10:51:58 點擊：

品牌：德國沃德WODE
型號： WD-H71

產品介紹

對夾升降式止回閥

德國沃德WODE對夾升降式止回閥是閥由閥體、閥瓣、彈簧等組成，水平或垂直安裝於管路係統，防止介質倒流，具有結構短、體積小、質量輕；閥瓣關閉快速，水錘壓力小；流道通暢，流體阻力小；動作靈敏，密封性能好。

執行標準及性能規範

公稱通徑	DN8-DN100、1/2"-12"
公稱壓力	PN4 MPA
殼體強度試驗壓力	PN6 MPA
低壓氣密試驗壓力	0.8MPA
適用介質	水、油、氣、硝酸類、醋酸類
設計及製造標準	ANSI B16.34、GB/T-12224-2015
試驗標準	API598、GB/T13927-2008、EN12516-3
螺紋標準	G、BSP、BSPT、DIN259 、DIN2999、ISO228 、NPT 、PT 、ISO7/1

主要配件材料表

閥體	A216（WCB)、A351 CF8、CF8M、CF3M、321、2205
閥蓋	A216（WCB）、A351 CF8、CF8M、CF3M、321、2205
閥板	SUS304、SUS316 、SUS316L、SUS321、SUS2205
閥座	SUS304、SUS316、聚四氟乙烯 PTFE、RPTFE、M111、M1600、M1700、PPL
填料	聚四氟乙烯 PTFE、RPTFE、M111、M1600、M1700、PPL


NO.	零件名稱	材質	數量
1	閥體	CF8/CF8M	1
2	閥瓣	CF8/CF8M	1
3	彈簧	S201/S304	1
4	閥蓋	CF8/CF8M	1

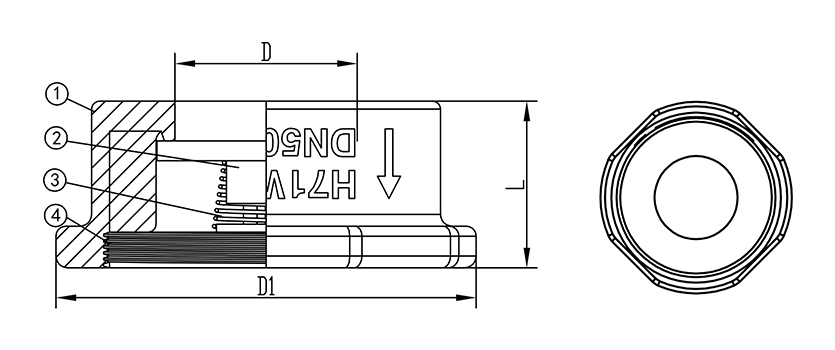

主要尺寸

SIZE	1/2"	3/4"	1"	1¼"	1½"	2"
DN	15	20	25	32	40	50
D	14	19	24	30	38	46
D1	52	62	72	83	93	106
L	22	24	26	30	32	40
KG	0. 145	0.209	0.338	0. 508	0. 684	0.974

續表

SIZE	2½"	3"	4"	5”	6"	8"
DN	65	80	100	125	150	200
D	62	78	96	118	142	175
D1	125	143	163	195	220	273
L	46	50	60	78	95	105
KG	1.492	2.042	2.929	4.455	6.243	11.336

產品說明

工作原理:止回閥依靠介質本身的流動而自動開、閉閥瓣，防止介質倒流。

保管、保養、安裝和使用

1 、閥門應存放在幹燥，通風的室內，閥門通道兩端應堵塞。

2 、長期存放的閥門應定期檢查，去掉汙物。應特別注意密封麵的清潔，防密封麵的損壞。

3、安裝前應仔細核對閥門標誌是否與使用要求相符。

4 、安裝前應檢查閥門內腔和密封麵，如有汙垢，應使用清潔布擦拭幹淨。

5、安裝前應注意閥門向標記與介質流動方向一致。

6、升降式垂直瓣止回閥應安裝在垂直管道上，升降式水平瓣止回閥和旋啟式止回閥應安裝在水平管道上。

7 、使用中應注意閥門是否有異常聲音和振動，為防止在管路中產生水錘效應，應注意管路介質壓力波動情況。
