進口氣動調節球閥

更新：2021/1/10 22:14:50 點擊：

品牌：德國沃德WODE
型號： WGL-OF1FLA

產品介紹

進口氣動調節球閥

一、進口氣動調節球閥 產品概述

德國沃德WODE的進口氣動調節球閥是一種轉角為90°的旋轉類球閥，也可稱為"氣動O型球閥"。是采用角行程氣動執行器及球閥組成。氣動調節球閥采用智能控製與定位，與電氣閥門定位器配套，輸入4～20mADC信號及0.4～0.7MPa氣源就可控製運轉，實現對壓力、流量、溫度、液位等參數的調節。氣動調節球閥是以壓縮空氣為動力，閥杆帶動閥芯在閥內轉動90°可以實現全開—全閉的動作。氣動調節球閥按其密封性能分為金屬密封與軟密封。氣動O型球閥具有結構緊湊、體積精小、運行良好、密封性好、維修容易、安裝方便、適應性好等優點。氣動調節球閥適合於介質是粘稠、含顆粒、纖維性質的場合。氣動調節球閥主要應用於石油、化工、教學設備、輕工、高壓設備、造紙等工業自動控製係統中，作遠距離集中控製或就地控製。

二、進口氣動調節球閥 產品特點

1、流體阻力小，即使是縮徑球閥，其流體阻力也相當小。

2、止推軸承減小閥杆磨擦力矩，可使閥杆長期操作平穩。

3、閥座密封性能好，采用聚四氟乙烯等彈性材料製成的密封圈，結構易於密封，而且球閥的閥封能力隨著介質壓力的增加而增加。

4、閥杆密封良好，由於閥杆隻做旋轉而不做升降運動，閥杆的填料密封不易破壞，且密封能力隨著介質的壓力增加而增加。

5、由於聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用時間長。

三、進口氣動調節球閥 主要技術參數

公稱通徑DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200
額定流量係數KV	21	38	72	112	170	273	384	512	940	1452	2222	3589
公稱壓力(MPa)	PN1.6、2.5、4.0、6.4、10、16、32 MPa；ANSI 150～2500LB
閥體形式	兩段式鑄造球閥
連接形式	法蘭式、焊接式、對夾式、螺紋式
閥芯形式	"O"型球形閥芯
密封填料	V型聚四氟乙烯填料、柔性石墨填料等
流量特性	近似快開型
動作範圍	0～90°
泄露量Q	按GB/T4213-92，小於額定KV0.01%
基本誤差	帶定位器：小於全行程的±2%
回差	帶定位器：小於全行程的2%

注：用於氧氣的調節閥德國沃德WODE閥門均選用不鏽鋼材質，並脫脂去油處理。

四、氣動調節球閥 執行器技術參數

執行器型號	GT、SR、ST、AT、AW係列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

沃德的氣動執行器，有雙作用式和單作用式（彈簧複位），齒輪齒條傳動，安全可靠；大口徑閥門采用係列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。

1、齒輪式雙活塞，輸出力矩大，體積小。

2、氣缸選用鋁金材料，重量輕、外形美觀。

3、可在頂部、底部安裝手動操作機構。

4、齒條式連接可調節開啟角度、額定流量。

5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。

6、IS05211標準連接為產品的安裝更換提供了方便。

7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調範圍。確保與閥門的同步精度。

五、進口氣動調節球閥 主要零件材料

零件名稱	材料
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥杆	2Cr13	304	316	316L
閥座密封圈	PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金)
填料	V型PTFE四氟填料、柔性石墨

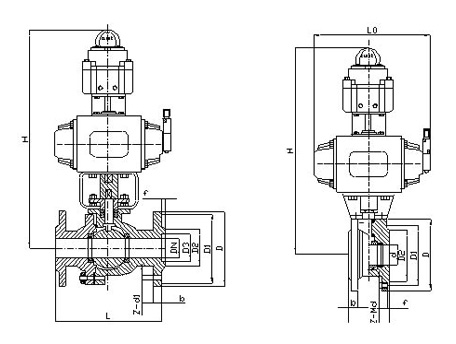

六、進口氣動調節球閥 結構圖


注：由於網站版麵的原因，具體外形尺寸請致電沃德各代理商。

七、進口氣動調節球閥 主要設計標準

試驗標準	公稱壓力（Mpa）					壓力級			JIS(Mpa)
試驗壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封試驗	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
氣密試驗	0.5～0.7
