進口自力式氮封閥

更新：2021/1/5 22:09:19 點擊：

品牌：德國沃德WODE
型號： WCSFY-16B(WCLP)

產品介紹

進口自力式氮封閥,氮封裝置

一、進口自力式氮封閥 產品概述

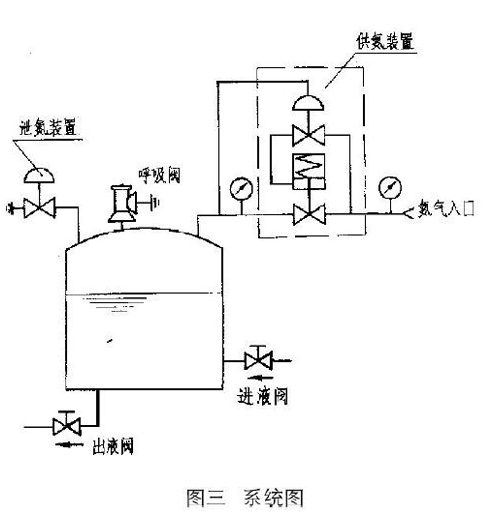

　德國沃德WODE進口自力式氮封閥主要用於儲罐頂部氮氣壓力恒定控製，以保護罐內物料不被氮化及儲罐安全。氮封閥由快速泄放閥（泄氮閥）及自力式微壓調節閥（供氮閥）兩大部分組成。快速泄放閥由壓力控製器及單座切斷閥組成。

儲罐內壓力升高至設定壓力時，快速泄放閥迅速開啟，將罐內多餘壓力泄放。微壓調節閥在儲罐內壓力降低時，開啟閥門，向罐內充注氮氣。因微壓調節閥必須使用在壓力為1.0Mpa壓力以下，現場壓力較高，必須安裝自力式壓力調節閥將壓力調節降低至1.0Mpa以下才可使用。壓力可按分段設定，從0.5Kpa 至66 Kpa以下，介質溫度溫度≤80℃。

二、進口自力式氮封閥 產品特點

（1）無需外加能源，能在無電、無氣的場合工作，既方便又節約能源，降低成本。

（2）氮封裝置供氮，泄氮壓力設定方便，可在連續經營的條件下進行。

（3）壓力檢測膜片有效麵積大，設定彈簧剛度小、動作靈敏、裝置工作平衡。

（4）采用無填料設計，閥杆所受磨擦力小、反應迅速、控製精度高。

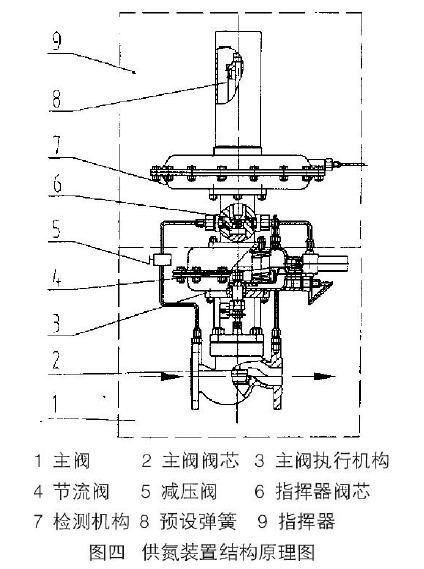

（5）供氮裝置采用指揮器操作，減壓比可達100:1，減壓效果好、控製精度高。

（6）為確保儲罐的安全，需在罐頂設置呼吸閥。

（7）呼吸閥公起安全作用，避免了常規氮封裝置中啟閉頻繁易損壞的缺陷。


三、進口自力式氮封閥 主要技術參數

公稱通徑	20			25	40		50	80		100	150
閥座直徑	6	15	20	25	32	40	50	65	80	100	125	150
額定流量係數Kv	3.2	5	8	10	20	32	50	80	100	160	250	400
壓力調節範圍	0.5～70 ，20～120， 60～400 ，300～700 ，500～1000 KPa
公稱壓力PN	1.0、1.6 MPa或者ANSI Class150
被調介質溫度	80、200 ℃
流量特性	快開型
調節精度	≤5%
允許壓降(MPa)	1.6				1.6		1.1	0.6		0.4
薄膜有效麵積(C㎡)	200				280			400
允許泄漏量	符合ANSIB16.104—1976 IV級
閥蓋形式	標準型 (整體式)
壓蓋型式	螺栓壓緊式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥芯形式	單座型閥芯
流量特性	直線性
