進口帶信號反饋電磁閥

更新：2020/12/17 21:04:01 點擊：

品牌：德國沃德WODE
型號： WSF1-2FS

產品介紹

進口帶信號反饋電磁閥

進口帶信號反饋電磁閥是在常規的電磁閥產品上加裝信號反饋裝置，是一種能反映電磁閥是處於開或關狀態的電磁閥，適合用於需檢測介質是否流動的自動化管道係統，本產品廣泛應用在石油化工、工業爐窯、鍋爐、給排水、采暖空調、消防設備、幹燥設備、食品設備、醫療設備、清洗設備、景觀噴灌、石化、電力、化學、輕工、機械等自動化控製。

進口帶信號反饋電磁閥主要技術參數：

產品名稱	進口帶信號反饋電磁閥	品牌	德國沃德WODE
口徑	DN1～DN300	閥體材質	鑄鋼、304/316不鏽鋼、雙相鋼等
壓力（Mpa）	0～0.6、1.0、1.6～10、15Mpa、20a、30、50、75等	工作結構	先導式、直動式、（常開型、常閉型）自保持式
介質粘度	小於 50C ST (大於時需定製)	防護性能	防水、防爆（Exd IICT5、Bt4）、防腐
溫度	-60～+250℃	接線方式	接線座式、引線式、插頭式
連接方式	螺紋、法蘭、焊接、卡套、球形接頭等	閥芯材質	304/316不鏽鋼等
適用介質	水、氣、油、蒸汽、燃氣、腐蝕流體等	電源電壓	DC12~127V；AC36~380V、AC660V等
應用行業	石油化工、工業爐窯、鍋爐、給排水、采暖空調、消防設備、幹燥設備、食品設備、醫療設備、清洗設備、景觀噴灌、石化、電力、化學、輕工、機械等自動化控製
獲得認證	TUV、CE、Ex等
附加選項	帶手動、帶止回、帶過濾、雙向密封、低功耗節能模塊

注：用於氧氣的電磁閥德國沃德WODE閥門均選用不鏽鋼材質，並脫脂去油處理。

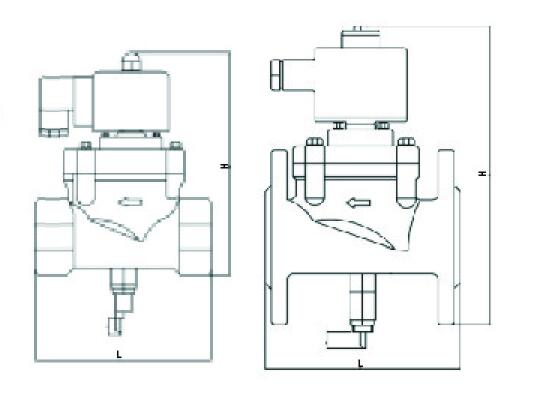

進口帶信號反饋電磁閥結構圖：


注：由於網站版麵的原因，具體外形尺寸請致電沃德WODE各代理商。

進口帶信號反饋電磁閥工作原理：

工作原理：

常閉：當線圈通電時，先導閥芯吸合，先導孔打開，閥上腔卸壓，活塞靠下腔介質壓力推動，電磁閥打開。

當線圈斷電時，先導閥芯靠彈簧複位，先導孔關閉，閥上腔由活塞節流孔增壓和複位彈簧的推力，電磁閥關閉。

常開：當線圈通電時，先導閥芯靠彈簧複位，先導孔關閉，閥上腔由活塞節流孔增壓和複位彈簧的推力，電磁閥關閉。

當線圈斷電時，先導閥芯靠彈簧複位，先導孔打開，閥上腔卸壓，活塞靠下腔介質壓力推動，電磁閥打開。

信號反饋原理：

閥位信號反饋原理：當線圈通電，動鐵芯吸合，使主閥塞因壓差向上運動，開通主閥口，同時帶動動磁鐵離開傳感器;傳感器即向控製中心輸出一個5~24V的直流電信號，反之亦然。

當電磁閥打開時，信號公共線和開信號線接通；

當電磁閥關閉時，信號公共線和關信號線接通。

如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！如果您有需要谘詢更詳細的產品信息，德國沃德WODE閥門中國區授權代理商-北京永德寶閥門有限公司歡迎您來電谘詢訂購。
