進口氣動套筒調節閥
一、進口氣動套筒調節閥 產品概述
德國沃德WODE的進口氣動套筒調節閥是采用雙密封結構,由多彈簧氣動薄膜執行機構和低流阻精小型套筒調節閥閥體組成,別名氣動薄膜套筒調節閥。多彈簧執行機構高度低、重量輕、裝備簡便。精小型閥體流道呈S流線型,氣動套筒調節閥具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確、維護方便等優點,可用於苛刻的工作條件。氣動薄膜套筒調節閥特別適用於泄露量要求不高、閥前後壓差較大的場合。
進口氣動套筒調節閥主要特點如下:
(1)采用平衡型雙密封閥芯,不平衡力下,允許壓差大,操作穩定。
(2)閥芯導向麵大,可改善由渦流和衝擊引起的振蕩。
(3)比普通的單、雙座調節閥噪聲降低10dB左右。
(4)結構簡單,裝拆維修方便。
二、進口氣動套筒調節閥 技術參數
(1)閥體參數
公稱通徑(DN)
20
25
32
40
50
65
80
100
125
150
200
250
300
閥座直徑
額定流量係數(KV)
直線
10
11
17.6
27.5
44
69
110
176
275
440
630
1000
1600
等百分
6.3
16
63
155
370
580
900
1300
允許壓差(MPa)
6.4
5.2
4.6
3.7
3.5
3.1
2.6
2.2
公稱壓力(MPa)
1.6、2.5、4.0、6.4、10.0、16.0、32.0或者ANSI Class150~Class2500
額定行程
60
配用執行器型號
ZHA/B-22
ZHA/B-23
ZHA/B-34
ZHA/B-45
ZHA/B-56
閥蓋形式
標準型(-17~+250℃)、高溫型(+250~+450℃)、低溫型(-40~-196℃)、波紋管密封型(-40~+350℃)
壓蓋形式
螺栓壓緊式
密封填料
V型聚四氟乙烯填料、V型柔性石墨填料
閥體材質
鑄鋼(WCB)、不鏽鋼(CF8、CF8M、CF3、CF3M)、鉻鉬鋼、鑄鋼襯四氟(WCB+F46)
閥芯形式
套筒導向型閥芯
流量特性
線性、等百分比
閥芯材料
不鏽鋼 (304、316、316L)
注:用於氧氣的調節閥德國沃德WODE閥門均選用不鏽鋼材質,並脫脂去油處理。
(2)執行器參數
配置執行器類別
ZHA/B多彈簧簿膜執行機構
執行器型號
有效麵積(cm2)
350
560
1400
行程
10、16
24
40、60
彈簧範圍(KPa)
20~100(標準)、20-60、60-100、40-200、80-240
膜片材料
丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力
140~400KPa
氣源接口
RC1/4"
環境溫度
-30~+70℃
可配附件
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式
氣關式(B)—失氣時閥位開(FO);氣開式(K)—失氣時閥位關(FC)

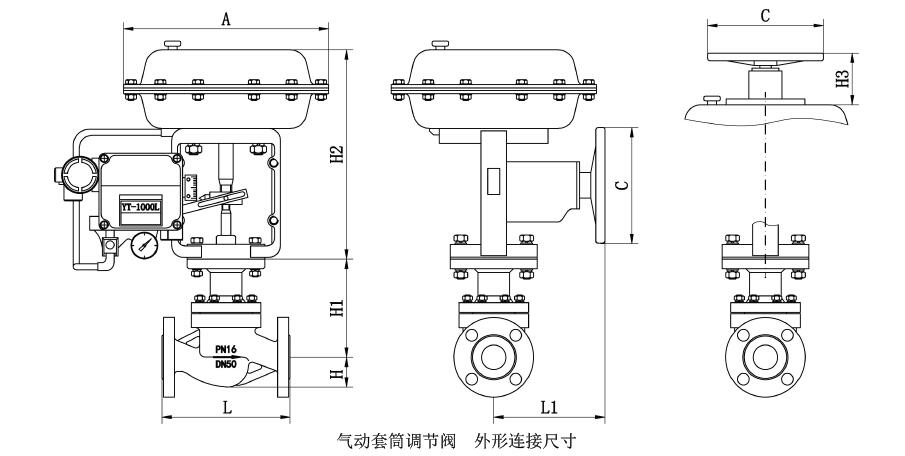

三、進口氣動套筒調節閥 結構圖
注:由於網站版麵的原因,具體外形尺寸請致電沃德各代理商。
如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務!如果您有需要谘詢更詳細的產品信息;迎聯係德國沃德WODE授權一級代理商:北京永德寶閥門有限公司
