進口氣動薄膜角式調節閥
一、進口氣動薄膜角式調節閥 產品概述
德國沃德WODE的進口氣動薄膜角式調節閥,是采用頂部導向結構,由多彈簧氣動薄膜執行機構和角型調節閥閥體組成。氣動角型調節閥具有結構緊湊、重量輕、動作快、流體通道呈流線型、壓降損失小、閥容量大、流量特性精度高、拆裝方便等優點。
氣動薄膜角式調節閥配用電-氣閥門定位器或氣動閥門定位器,可實現對工藝管路流體介質的自動調節控製。氣動角式高壓調節閥具有體積小、重量輕、閥芯采用頂導向結構,流路簡單、阻力小、易於衝洗的特點。
氣動薄膜角式調節閥主要應用於控製氣體、液體等介質,工藝參數如壓力、流量、溫度、液位保持在給定值。氣動角式高壓調節閥適用於允許泄露量小閥前閥後壓差不大的高粘度、含有懸浮物和顆粒狀物質的的調節,可避結焦、堵塞,便於自淨與清洗的場合 。
二、進口氣動薄膜角式調節閥 主要技術參數
公稱通徑(DN)
20
25
32
40
50
65
80
100
125
150
200
250
300
閥座直徑
額定流量係數(KV)
直線性
6.9
11
17.6
27.5
44
69
176
275
440
690
875
1250
等百分
6.3
10
15
64
160
400
630
850
1180
允許壓差(MPa)
6.4
5.0
2.8
1.7
1.0
6.0
4.8
3.3
1.8
1.5
0.8
公稱壓力(MPa)
1.6、2.5、4.0、6.4、10.0、16.0、32.0或者ANSI Class150~Class2500
額定行程
16
60
配用執行器型號
ZHA/B-22
ZHA/B-23
ZHA/B-34
ZHA/B-45
ZHA/B-56
閥蓋形式
標準型(-17~+250℃)、高溫型(+250~+450℃)、低溫型(-40~-196℃)、波紋管密封型(-40~+350℃)
壓蓋形式
螺栓壓緊式
密封填料
V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式
單座柱塞型
流量特性
直線性、等百分比
注:用於氧氣的調節閥德國沃德WODE閥門均選用不鏽鋼材質,並脫脂去油處理。
三、進口氣動薄膜角式調節閥 執行器技術參數
配置執行器類別
ZHA/B多彈簧簿膜執行機構
執行器型號
有效麵積(cm2)
350
560
900
1400
行程
10、16
24
40、60
彈簧範圍(KPa)
20~100(標準)、20-60、60-100、40-200、80-240
膜片材料
丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力
140~400KPa
氣源接口
RC1/4"
環境溫度
-30~+70℃
可配附件
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式
氣關式(B)—失氣時閥位開(FO);氣開式(K)—失氣時閥位關(FC)

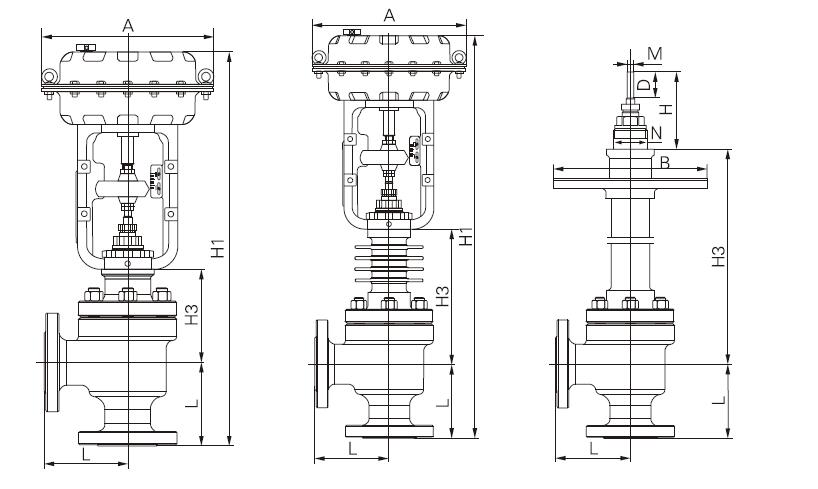

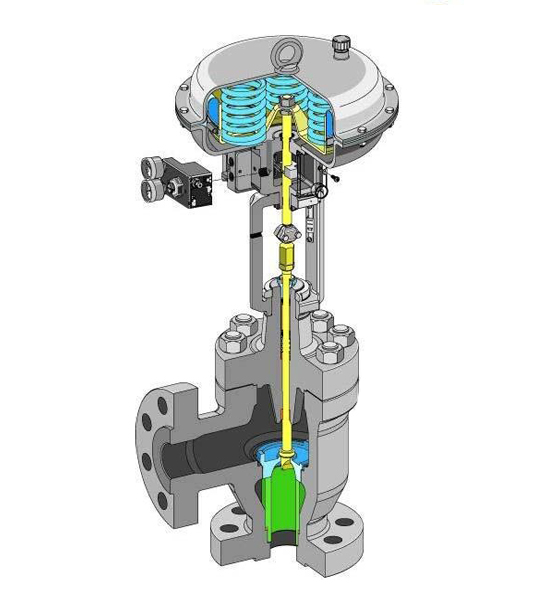

四、進口氣動薄膜角式調節閥 結構圖
注:由於網站版麵的原因,具體外形尺寸請致電沃德各代理商。
如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務!如果您有需要谘詢更詳細的產品信息;迎聯係德國沃德WODE授權一級代理商:北京羞羞视频网站有限公司
