進口升降式止回閥

更新：2022/5/4 15:44:25 點擊：

品牌：德國沃德WODE
型號： 1W3D-11L

產品介紹

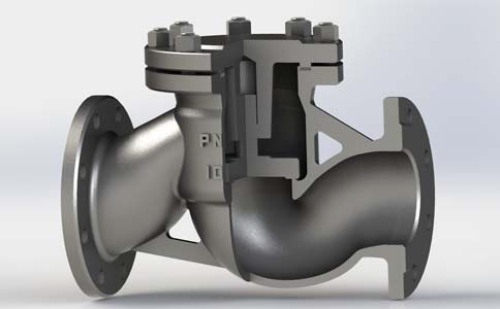

進口升降式止回閥

止回閥適用於公稱壓PN1.6-4.0MPa,工作溫度-20℃-450℃的石油、化工、製藥、化肥、電力工業等各種工況的管路上，切斷或接通管路介質。
其主要結構特點：
1、產品結構合理、密封可靠、性能優良、造型美觀；
2、密封麵堆焊Co硬質合金、耐磨、耐腐、抗磨擦性能好、使用壽命長；
3、閥杆調質及表麵氮化處理，有良好的抗腐和抗磨擦性能；
4、雙重密封，性能更可靠；
5、閥杆升降位置指示更直觀；

6、零件材料，法蘭和對焊尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

技術規範：

結構形式 Construction	DIN3356
結構長度 face to face dimension	DIN3202
連接法蘭 flanged ends	DIN2543-2546
試驗和檢驗 test&inspection	DIN3230-75

產品性能規範：

公稱壓力(MPa) nominal pressure	殼體試驗壓力(MPa) shell test	密封試驗壓力(MPa) sealing test	適用溫度(℃) suitable temp	適用介質 suitable madium
1.6	2.4	1.76	-20℃-450℃	水、蒸汽、油品等 water,steam,oil,etc.
2.5	3.75	2.75
4.0	6.0	4.4

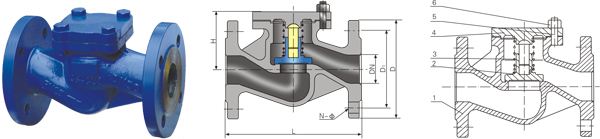

主要零部件材質：

序號NO.	名稱part name	材質material
1	閥體body	GS-C25、CF8、CF3
2	閥瓣disc	2CR13、F304、F316
3	金屬墊片 Metal spiral wound gasket	石棉+不鏽鋼 Asbestos+stainless steel、PTFE
4	閥蓋bonnet	GS-C25、CF8、CF3
5	六角螺母 Hexagon nut	ASTMA193 2H、A193-8、A193-8M
6	雙頭螺栓bolt	ASTMA193 B7、A193-B8、A193-B8M
