進口電動壓力調節閥

更新：2020/12/31 21:43:05 點擊：

品牌：德國沃德WODE
型號： WJC-LCS3L

產品介紹

進口電動壓力調節閥

德國沃德WODE的進口電動壓力調節閥是一種壓力平衡式調節閥，采用籠式套筒導向、雙密封結構，配電動執行機構，電動執行機構為電子式一體化結構，內有伺服放大器，輸入控製信號(4～20mADC或1～5VDC)及電源即可控製閥門開度，將電流信號轉變成相對應的直線位移，自動地控製調節閥開度達到對壓力連續調節。該控製係統整體具有工作平穩、允許壓差大、流量特性精確噪音低等特點，特別適用於允許泄露小、閥前後壓差較大的工作場合。

控壓力控製係統，是由電動調節閥、壓力變送器、壓力調節儀組成，可以完成現代工業過程中對管道壓力的全自動控製。具有安裝方便、響應快、控製精度高、整定方便、性能可靠等特點。廣泛適用於化工、食品、生物醫藥、環保、冶金、給排水、造紙、電力等行業。

使用範圍: 壓力控製係統，已在蒸汽管道、天然氣管道上控製壓力上得到了廣泛的使用。在工廠生產製造改裝自動壓力控製係統上取得了重要的突破，形成了一套智能化、專業化的控製係統。

進口電動壓力調節閥 主要技術參數

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量係數(KV)	單座	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
	套筒	6.3	10	16	25	40	63	100	160	250	360	570	850	1180
	雙座	8	11	17,6	27.5	44	69	110	176	275	440	690	900	1300
允許壓差(MPa)	單座	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.1
	套筒	6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
	雙座	≤ 公稱壓力
公稱壓力(MPa)		1.6、2.5、4.0、6.4、10.0、16、32Mpa或者ANSI Class150～Class2500
額定行程		16			25		40			60			100
閥蓋形式		標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
壓蓋形式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式		單座式、套筒式、雙導向式
流量特性		等百分比、直線性
配置執行器類別		3810L係列、PSL係列、2SB係列、2SA係列等(客戶指定品牌亦可)
執行器參數		電源電壓：220V、380V、輸入信號：4-10mA DC、4-20mA DC、輸出信號：4-20mA·DC
		防護等級：相當IP65、隔爆標誌：ExdⅡBT4(ExdⅡBT6特殊定製)、手操功能：手柄
		環境溫度：-25～+70℃、環境濕度：≤95%

注：用於氧氣的調節閥德國沃德WODE閥門均選用不鏽鋼材質，並脫脂去油處理。

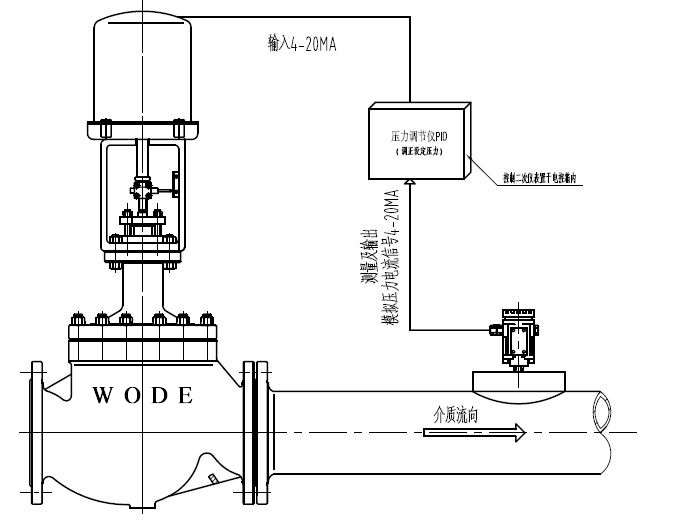

進口電動壓力調節閥結構圖


注：由於網站版麵的原因，具體外形尺寸請致電沃德各代理商。

進口電動壓力調節閥 主要性能指標

項目		指標值
基本誤差%		±3.0；±1.5
回差%		2.0；±1.0
死區％		2.0；±1.0
泄漏量	單座閥	符合JB/T7387-94 IV級小於閥的額定容量×10-4
	雙座閥	符合JB/T7387-94 Ⅲ級小於閥的額定容量×10-3
	套筒閥	符合JB/T7387-94 Ⅲ級小於閥的額定容量×10-3
