進口電動溫度調節閥

更新：2021/1/3 22:20:09 點擊：

品牌：德國沃德WODE
型號： VJC-DACS3L

產品介紹

進口電動溫度調節閥

一、進口電動溫度調節閥 產品概述

德國沃德WODE的進口電動溫度調節閥亦稱為電動溫度控製閥，是配由2SB係列執行器和PSL係列執行器進行改裝而成。電動溫度調節閥由控製閥門、執行器、傳感器和毛細管等部件組成。按用途分為加熱型和冷卻型。電動溫度調節閥用普通220V電源，利用被調介質自身能量，直接對蒸汽、熱水、熱油與氣體等介質的溫度實行自動調節和控製，亦可使用在防止對過熱或熱交換場合，電動溫度控製閥結構簡單，操作方便，選用調溫範圍大、響應時間快、密封性能可靠，並可在運行中隨意進行調節，因而電動溫度調節閥主要應用於化工、石油、食品、輕紡、賓館與飯店等部門的熱水供應。

電動溫度調節閥主要適用於液體、氣體和蒸汽，在多種冷卻係統中的溫度控製。當被控介質溫度升高，控製閥門關閉（加熱型）；當被控介質溫度升高，控製閥門開啟（冷卻型）。

主要特點如下：

(1)控製精度高，工作穩定。

(2)感溫液體膨脹均勻，比例式調節控製。

(3)溫度設定操作簡單，調節方便。

(4)體積小、重量輕，安裝方便。

二、進口電動溫度調節閥 工作原理

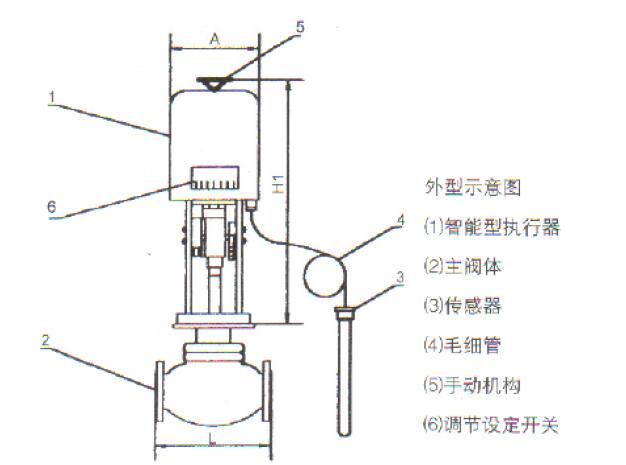

電動溫度控製閥由控製閥門、電動執行機構、溫度傳感器和溫度調節器等部件組成，根據用戶需要，分別有加熱型與冷卻型兩種結構。加熱型調節閥的結構與原理：工作前主閥芯處於半開位置，傳感器處於自然狀態。接上電源，主閥芯全開。介質由箭頭方向流入主閥體、經閥芯對儲熱箱進行加熱。當溫度升到相應設定值時，傳感器即產生相應線性信號輸入一體化執行機構，隨即驅動閥杆、閥芯產生位移，關閉主閥芯停止加熱。當溫度低於設定值時，傳感器即產生線性信號輸入一體化執行機構，驅使閥芯漸開，使介質按拋物線特性流入儲熱箱，進行加熱直至設定值。這樣被控介質保持在設定溫度範圍內被控製，從而達到控溫目的。備注：常說的加熱型、冷卻型。在此閥中隻要更換閥芯結構即可以實現。


三、進口電動溫度調節閥 主要技術參數

公稱通徑		20	25	32	40	50	65	80	100	125	150	200
流通能力(m3/h)		7	10	16	25	40	63	100	160	250	400	630
額定行程		6		8	10	14		20		30	30	40
公稱壓力(MPa)		PN1.6、2.5、4.0、6.4MPa
閥體形式		直通鑄造球型閥
閥蓋形式		標準型-17～+230℃、高溫型+230～+450℃
壓蓋型式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥芯形式		單座式閥芯
流量特性		快開特性
調節精度(℃)		±1~±5
使用介質		蒸汽、水、油、氣體
允許泄漏量	硬密封	10 -4 X 閥額定容量
	軟密封	“ 0 ”
執行器型號		3810係列、PSL係列
溫包、毛細管材料		H62、1Cr18Ni9Ti
毛細管長度		3米、5米、10米
溫度控製範圍		0~250℃
設定值偏差		±2℃
