進口三片式對焊球閥

更新：2021/11/15 10:59:30 點擊：

品牌：德國沃德WODE
型號： W3PC-1000

產品介紹

W3PC-1000型進口三片式對焊球閥

德國沃德WODE三片式對焊球閥適用於PN1.0～6.4MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用於截斷或接通管路中的介質，選用不同的材質,可分別適用於水、蒸汽、油品、硝酸、醋酸等多種介質。

三片式對焊球閥工作原理：

一、開啟過程

1、在關閉位置，球體受閥杆的機械施壓作用，緊壓在閥座上。

2、當逆時針轉動手輪時，閥杆則反向運動，其底部角形平麵使球體脫開閥座。

3、閥杆繼續提升，並與閥杆螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。

4、直至到全開位置，閥杆提升到極限位置，球體旋轉到全開位置。

二、關閉過程

1、關閉時，順時針旋轉手輪，閥杆開始下降並使球體離開閥座開始旋轉。

2、繼續旋轉手輪，閥杆受到嵌於其上螺旋槽內的導銷的作用，使閥杆和球體同時旋轉90°。

3、快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。

4、手輪轉動的最後幾圈，閥杆底部的角形平麵機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。

三片式對焊球閥產品特征：

☆公稱壓力：1.6-6.4MPa

☆適用範圍：-20～150℃；-20～250℃

☆適用介質：水、油、氣及某些腐蝕性液體(W、O、G)

☆螺紋類型：G、NPT、BSPT、BSP、DI259/2999

三片式對焊球閥主要零件材料:

序號NO.	零件名稱	材質
序號NO.	零件名稱	不鏽鋼	碳鋼
1	閥體	不鏽鋼CF8、CF8M	碳鋼WCB
2	密封圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
3	閥蓋	不鏽鋼CF8M	碳鋼WCB
4	球體	不鏽鋼SS304、316	不鏽鋼SS304
5	閥杆	不鏽鋼SS304、316	不鏽鋼SS316
6	螺母	不鏽鋼SS304	FCD45
7	墊圈	不鏽鋼SS304	FCD45
8	手柄套	塑料	塑料
9	手柄	不鏽鋼SS304	不鏽鋼SS304
10	閥杆螺母	不鏽鋼SS304	B7
11	墊圈	不鏽鋼SS304	不鏽鋼SS304
12	填料壓蓋螺母	不鏽鋼SS304	FCD45
13	填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
14	止推墊圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
15	填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
16	螺栓	不鏽鋼SS304	B8

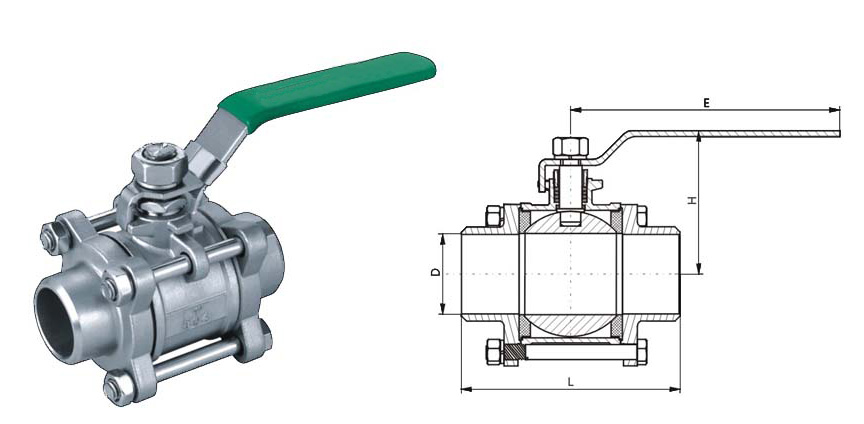

三片式對焊球閥主要連接尺寸：

SIZE	1/4"	3/8"	1/2"	3/4"	1"	1¹/₄"	1¹/₂"	2"	2¹/₂"	3"	4"
D	11.6	12.7	15	20	25	32	38	50	65	80	100
L	68	68	72	85	90	112	120	145	185	215	270
H	50	50	60	64	71	78	86	95	130	148	173
E	100	100	130	130	165	165	190	190	250	250	280
F	14.1	17.6	21.8	27.5	34.7	43.0	49.0	61.5	77.0	90.0	115.2
P	10	10	10	13	13	16	16	18	18	20	20
重量WT（g）	400	405	640	890	1160	2195	2940	4865	7000	10700	19350
