進口氣動V型調節球閥

更新：2021/1/10 22:21:55 點擊：

品牌：德國沃德WODE
型號： WGL-VF31LA

產品介紹

進口氣動V型調節球閥

一、進口氣動V型調節球閥 產品概述

德國沃德WODE的進口氣動V型調節球閥是一種直角回轉結構的控製閥，它與閥門定位器配套使用，可實現比例調節；與二位五通電磁閥及控製箱配套使用，可實現開關控製。氣動V型球閥具有準確的截流物性和控製功能，適用於多種控製場合，結構緊湊，體積小，可緊臥安裝等優點。氣動V型調節球閥適用於氣體、液體、固態顆粒狀介質的控製。由於閥芯和閥座之間是無間隙回轉，所以具有很大的剪切力及自潔性能，適用於含有纖維性或有微小固體顆粒的懸濁液及固態顆粒狀的控製。因此氣動V型球閥本產品主要用於石油、化工、造紙、化纖、電力、冶金等工業部門的自控係統。

二、進口氣動V型調節球閥 產品特點

（1）氣動V型球閥由氣動V型球閥體與氣動執行機構及其它附件組成。是一種直角回轉結構的控製閥。V型球閥長期不需修理，使用時間長。

（2）具有良好的調節特性：氣動V型球閥具有一個近似等百分比的固有流量特性及300:1的可調比。因此氣動V型球閥可以在廣幅的變化範圍內提供準確的控製。

（3）流動容積：由於它的流線型外形以及滿直角回轉控製緣故，使容積上限高，通能力大，流通阻力小，因此可以使用較小的經濟有用的閥門尺寸。

（4）氣動V型球閥采用雙軸承結構，機械穩定性高，啟動扭矩小，使閥門具有良好的感應速度。

（5）穩定性：閥體為一個整體結構，操作不受管道壓力影響，並可阻止閥體滲漏。

（6）金屬閥座的良好密封性：氣動V型球閥采用可動金屬閥座，具有的助補償功能，並具有良好的密封性能。在流向上，泄漏量10額定流量係數。

（7）良好的剪切能力：氣動V型球閥采有金屬硬密封結構，氣動V型球閥芯及金屬閥座在回轉過程中，V型缺口與閥座產生一個剪切力能切斷纖維等雜質，並具有自潔功能，阻止閥門卡死現象發生。

（8）氣動V型球閥結構緊湊，小巧輕盈，安裝方便，維護簡便。

（9）氣動執行器采用活塞式氣缸及曲臂轉換結構，輸出力矩大，體積精小。執行機構采用全密封防水設計防護等級高。氣缸體采用鏡麵氣缸，不需要油潤滑，磨擦係數小、耐腐蝕。傳動軸承均采用邊界自潤滑軸承，使傳動軸不摩損。

三、進口氣動V型調節球閥 主要技術參數及性能

公稱通徑DN	25	32	40	50	65	80	100	125	150	200	250	300	350	400
額定流量係數Cv	32	43	78	90	160	250	360	610	1120	1850	2950	3700	7195	11466
公稱壓力	PN1.6、2.5、4.0、6.4MPa或ANSI Class150～Class600
強度試驗	2.4～9.6MPa
密封試驗	1.76～7.0MPa
流量特性	近似等百分比
閥板轉角（度）	0°～至90°（可調）
允許泄漏量等級	軟密封：不泄露硬密封：≤額定Cv×0.001%				軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065%
動作時間（S/90度）	8.5～30				36～60
可調節比	250:1						300:1
配置執行器	GT、SR、ST、AT、AW係列單雙作用氣動執行器
控製方式	開關型(開關兩位控製)、調節型(4～20mA控製)

注：用於氧氣的調節閥德國沃德WODE閥門均選用不鏽鋼材質，並脫脂去油處理。

四、進口氣動V型調節球閥 執行器技術參數

執行器型號	GT、SR、ST、AT、AW係列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

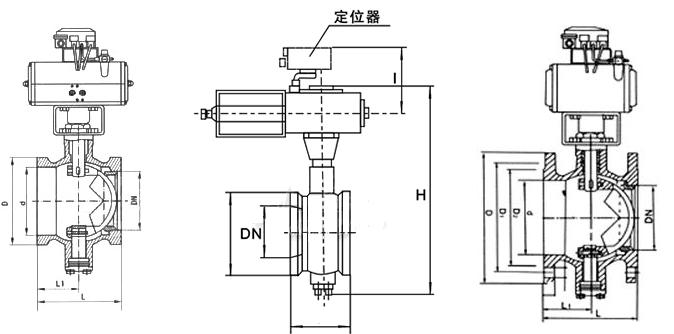

五、進口氣動V型調節球閥結構圖

注：由於網站版麵的原因，具體外形尺寸請致電沃德各代理商。

六、進口氣動V型調節球閥 主要零件材料

公稱通徑mm		DN25-DN400
主要零件	閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni 12Mo2Ti
	球體	2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	閥杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	密封圈	聚四氟乙烯對位聚苯
	填料	聚四氟乙烯柔性石墨
適用工況	適用介質	蒸汽、水、油品		醋酸類
	適用溫度	-28℃～ 300℃

七、進口氣動V型調節球閥 主要性能規範

公稱通徑DN(mm)		DN25-400
公稱壓力	PN(MPa)	1.0	1.6	2.5	4.0	6.4
試驗壓力	強度試驗	1.5	2.4	3.75	6.0	9.60
	密封試驗	1.1	1.76	2.75	4.4	7.04
	低壓氣密試驗	0.5～0.7
適用介質	水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)
