進口氣動襯氟隔膜閥

更新：2021/6/7 10:28:10 點擊：

品牌：德國沃德WODE
型號： WGD1F-CS2L

產品介紹

進口氣動襯氟隔膜閥

德國沃德WODE進口氣動襯氟隔膜閥由內襯隔膜閥和氣動執行機構兩部分組成，它以壓縮空氣為動力，實與對工藝管道中流體介質開關及自動化控製。

由於在結構上采用帶有耐腐蝕襯裏的閥體和耐腐蝕的隔膜、無填料函結構、節流元件為彈性隔膜、閥體流道平滑，故氣動薄膜隔膜閥具有陰力小，流量大、無外漏和方便可靠、防火防爆的優點，廣泛適用於工業自動化係統中的強酸、強堿、強腐蝕、高粘度、含穎粒、帶纖維以及有毒和不充許汙染的介質的開關控製。


進口氣動襯氟隔膜閥主要技術參數：

執行器形式	常開式，常閉式，雙作用
結構形式	堰式、屋脊式、往複式、直流式
空氣驅動	壓縮空氣 4～6bar
公稱通經	15～200mm
公稱壓力	1.0Mpa、1.6Mpa或者ANSI Class150
使用溫度	-10℃～150℃
連接方式	法蘭
閥體材質	鑄鐵、鑄鋼+內襯
襯裏/閥座	PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
膜片材質	PTFE、EPDM
適用介質	強酸堿及各種有機溶劑等
執行器	鋁合金
安裝方向	任意角度
可選附件	限位開關、定位器、電磁閥、減壓閥

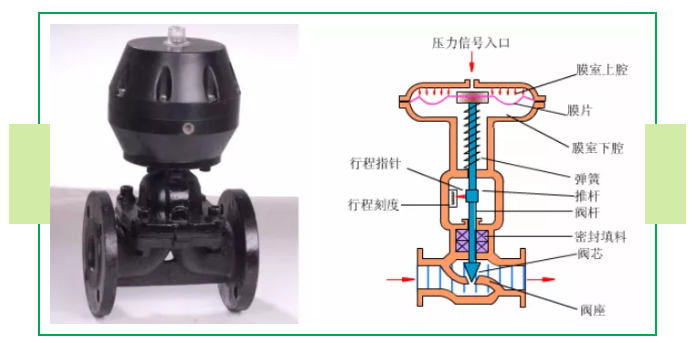

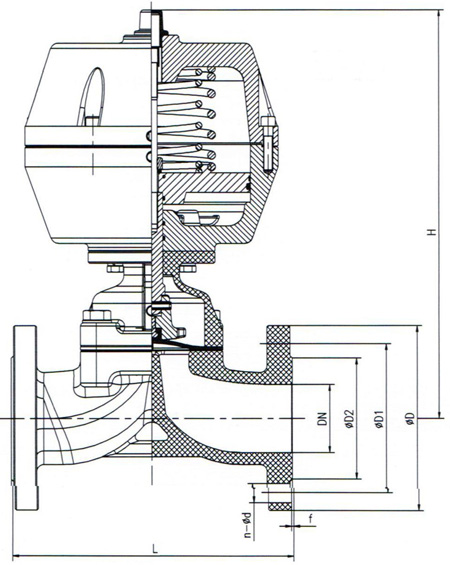

進口氣動襯氟隔膜閥結構圖：


注：由於網站版麵的原因，具體外形尺寸請致電沃德各代理商。

襯裏材質選型：

襯裏材質（代號）	適用溫度	適用介質
硬橡膠（NR）	-10℃～85 ℃	除強氧化劑（如銷酸、鉻酸、濃硫酸及過氧化氫等有有機溶劑）外的氫氯酸、氟矽酸、蟻酸和酚酸、鹽酸、30%硫酸、50%氫氟酸、80%磷酸、堿、鹽類、鍍金屬溶液、氫氧化鈉、氫氧化鉀、中性鹽水溶液、10%次氯酸鈉、濕氯氣、氨水、大部分醇類，有機酸及醛類等。
軟橡膠（BR）	-10 ℃～85 ℃	具有良好的耐磨性能。主要用於50%以下的硫酸，氫氧化鈉、氫氧化鉀、中性鹽浴溶液及氨液，水泥、粘土、煤渣灰、顆粒狀化肥及磨損性較強的固態流體，各種濃度稠粘液等。
丁基膠（IIR）	-10℃～120 ℃	抗腐蝕、耐磨耗。能耐極大多數的有機酸、堿和氫氧化合物、無機鹽及無機酸元素氣體、醇類、醛類、醚類、酮類、酯類等。
氯丁膠	（CR）-10℃～120 ℃	動物油、植物油和無機潤滑油及pH值變化範圍很大的腐蝕性泥漿，抗磨性好。
鑄鐵不視裹	-40℃～100 ℃	非腐蝕性介質

隔膜材質選型：

隔膜材質（代號）	適宜溫度	適用介質
丁基膠（B級）	-40 ℃～100℃	良好的耐酸堿性。85%硫酸、鹽酸、氫氟酸、磷酸、荷性堿和多種酯類。
天然膠（Q級）	-50℃～100℃	用於淨化水、無機鹽、稀釋無機酸。
