進口氣動高壓調節閥

更新：2021/1/7 21:57:54 點擊：

品牌：德國沃德WODE
型號： WGC-ML19LD

產品介紹

進口氣動高壓調節閥

一、進口氣動高壓調節閥 產品概述

　　德國沃德WODE的進口氣動高壓調節閥是專為高壓係統設計的一種特殊閥門。與氣動〔配用電-氣轉換器〕調節儀表等配合，用於化工、石油、電力等工業部門經營過程的自動調節和遠程控製。氣動高壓調節閥由氣動薄膜執行機構和高壓調節閥兩部分組成。

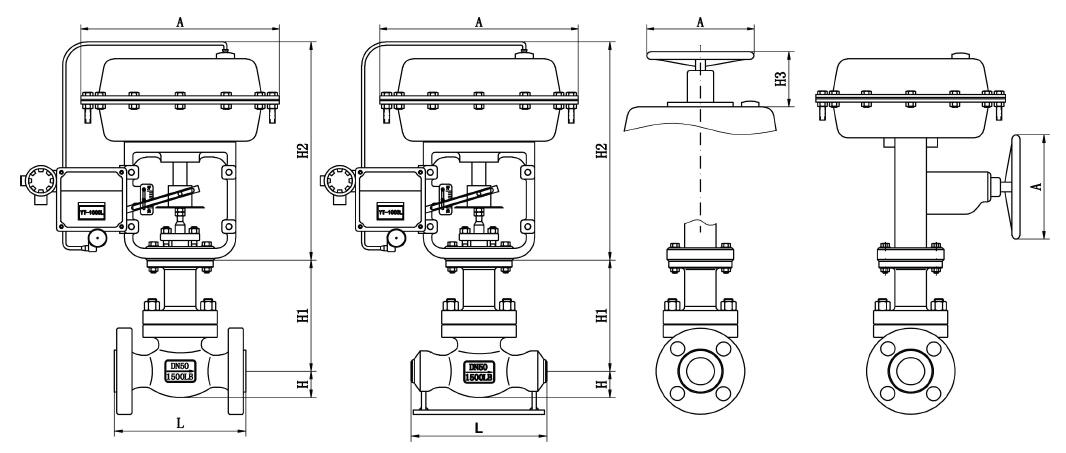

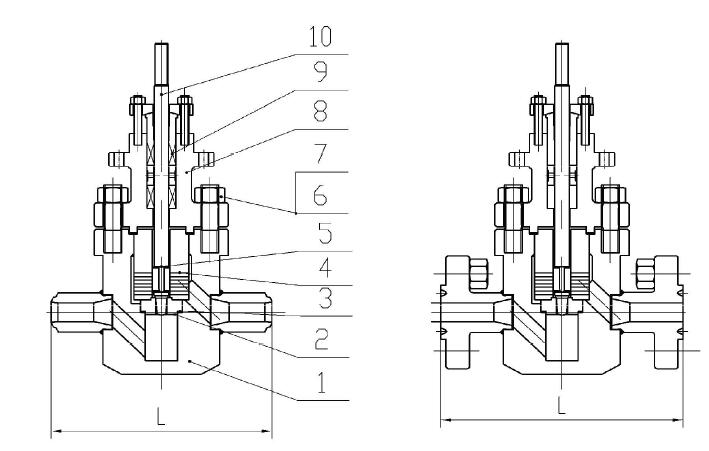

氣動高壓調節閥的結構型式為直通單座籠式，閥芯為柱塞形，用於高壓差條件下的閥芯，頭部滲或鑲以硬質合金，以抗高壓差情況下的衝刷和氣蝕，提高使用壽命。由於壓差高，介質對閥芯不平衡力較大，設計時已選用鋼度較大的執行機構，一般都配用閥門定位器。氣動高壓籠式調節閥的動作，來源於信號壓力在薄膜上產生的推力，使推杆推動閥芯作相應的移動，既調節閥行程。行程的變化，使閥的流通麵積變化，來調節壓力、溫度、流量和液位等工藝參數。

二、進口氣動高壓調節閥 技術參數

（1）閥體參數


公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量係數(KV)	單座	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
	籠式	6.3	10	16	25	40	63	100	155	250	370	580	900	1300
允許壓差(MPa)		≤ 公稱壓力
公稱壓力(MPa)		10.0、16.0、25.0、32.0、45.0、75.0或ANSIClass1500～Class4500
額定行程		16			25		40			60			100
閥蓋形式		標準型(-17～+250℃)、高溫型(+250～+450℃)
壓蓋形式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
閥體材質		碳鋼（WCB、WCC）、不鏽鋼（CF8、CF8M、CF3、CF3M、雙相不鏽鋼2520）
閥芯形式		高壓籠式單座結構、套筒結構、迷宮式結構
流量特性		線性、等百分比
閥芯材料		不鏽鋼 (304、316、316L)+STL

注：用於氧氣的調節閥德國沃德WODE閥門均選用不鏽鋼材質，並脫脂去油處理。

（2）執行器參數

配置執行器類別	ZHA/B多彈簧簿膜執行機構
執行器型號	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效麵積(cm2)	350	350	560	900	1400
行程	10、16	24	40	40、60	100
彈簧範圍(KPa)	20～100（標準）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力	140～400KPa
氣源接口	RC1/4"
環境溫度	-30～+70℃
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式	氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)
