進口雙偏心半球閥

更新：2022/8/19 15:01:49 點擊：

品牌：德國沃德WODE
型號： WBF-2BXLR

產品介紹

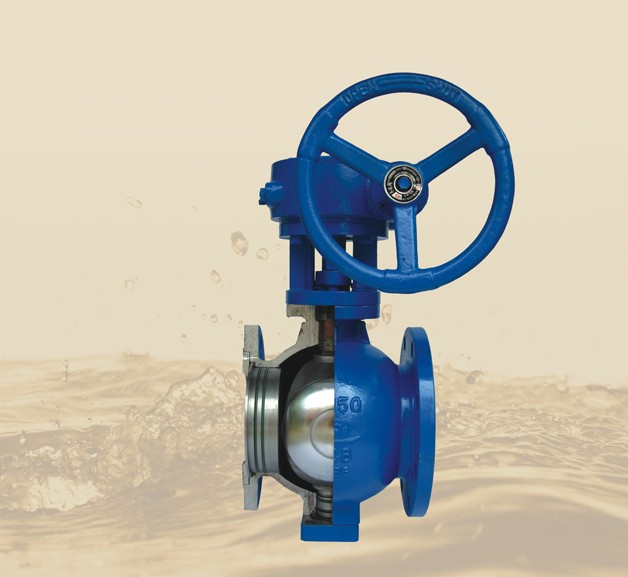

WBF-2BXLR型雙偏心半球閥

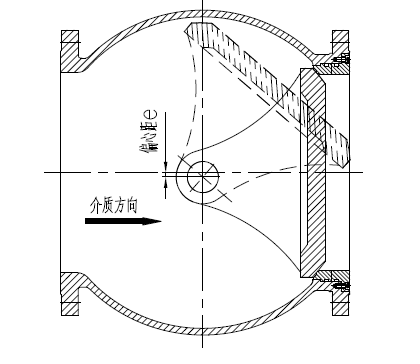

德國沃德WODE的偏心半球閥利用偏心閥體，偏心球體和閥座，閥杆作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好的密封目的。閥門的球體和閥座完全脫離，消除了密封圈的磨損，克服了傳統球體閥座與球體密封麵始終磨損的問題，非金屬彈性材料被嵌入金屬座中，閥座金屬麵受到良好的保護。本產品特別適用於鋼鐵業，鋁業，纖維，微小固體顆粒，紙漿，煤灰，石油氣等介質。


產品特點

1、其結構采用偏心契緊原理通過傳動機構達到閘緊、調節、關閉的目的，密封副是金屬麵環帶硬麵接觸密封，雙偏心結構在開啟時閥芯位於藏球室內，流通截麵大，且閥門不被衝刷，關閉時閥芯不被衝刷，開啟時閥芯球麵沿閥座漸進，有效地切除結垢障礙，實現可靠密封。它對兩相混流易結垢固體析出的混流輸送特別有效


2、閥門的半球用雙金屬，母材上堆焊不同的合金，閥座也作相應堆焊經特殊的處理，密封麵組合成防腐、耐磨、高強度等各種類型，滿足不同場合需求

3、密封嚴密、輸送有害氣體可達零泄露

4、密封副的閥芯留有補償量、當閥做磨損後，關閉時再轉動少許，任能可靠密封，延長了使用壽命。此外，用戶將壓緊螺母擰掉，調整或更換後閥座仍可用，避免了閥門密封失效後，整台報廢的弊端。

因堆焊不同合金（或組合球）雙金屬密封副的選配可以用於耐磨、耐腐蝕、耐高溫且要求嚴格密封的工況，具體如下：

1、通用閥：規格型號DN40－1600。適用於汙水處理、紙漿、城市采暖供熱等要求嚴緊的場合

2、油化工專用閥：規格DN40－1600。適用於原油、重油等各類油品、化工行業弱腐蝕、二相混流介質

3、煤氣專用閥：規格DN40－1600。適用於煤氣、天然氣、液化氣的輸送控製

4、料漿專用閥：規格DN40－1600。適用於液態、固態兩相混流或液態輸送中化學反應有結晶析出或結垢的工業管道輸送

5、煤粉灰渣專用閥：規格DN40－1600。適用於電廠、水力除渣或氣態輸送管道的控製

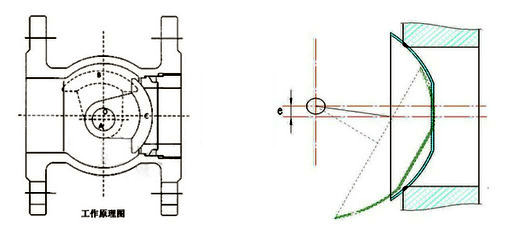

工作原理：

偏心半球閥工作原理其實就是是靠旋轉閥鏈來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構簡單，維修方便，密封麵與球麵常在閉合狀態，不易被介質衝蝕，在各行業得到廣泛的應用。（偏心半球閥工作原理其實和普通球閥的工作原理是一樣的）


主要性能參數：

稱壓力（Mpa）	0.6	1.0	1.6	2.5	4.0
公稱通徑	40－1600	40－1600	40－1200	40－600	40－600
密封試驗壓力（Mpa）	0.66	1.1	1.76	2.75	4.4
殼體試驗壓力（Mpa）	0.9	1.5	2.4	3.75	6.0
適用溫度（℃）	－29～300、－29～425、－29～540
適用介質	清水、海水、汙水、酸堿等液體、料漿、蒸汽、燃氣、油類
驅動方式	手動、電動、氣動
連接形式	法蘭連接、對夾連接
安裝方式	立式安裝、臥式安裝

執行器主要技術參數：

執行器型號	PT、AT、AR、AW係列單雙作用氣動執行器
供氣壓力	0.6～0.8MPa
氣源接口	G1/4"、G3/8"、G1/2"
環境溫度	-30～+70℃
工作溫度	-30～+80℃；-20～+180℃；0～+250℃；0～+350℃；
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

注：執行器詳細資料另見執行器樣本文件。

主要零部件材質：

名稱	材質
閥體	QT450、WCB、CF8、CF8M、CF3、CF3M
閥軸	2Cr13、1Cr13、SS304、SS316
閥瓣	合金滲氮鋼、滲氮不鏽鋼、實用鋼、SS304、SS316
閥座	合金滲氮鋼、滲氮不鏽鋼、實用鋼、SS304、SS316
軸承	鋁青銅、FZ－1複合材料
填料	聚四氟乙烯、柔性石墨

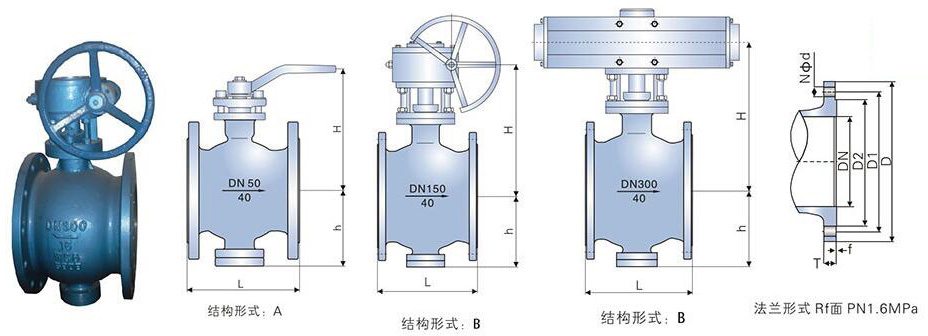

結構尺寸圖：

注：由於網站版麵的原因，具體外形尺寸請致電沃德各代理商。

使用注意事項

1、安裝施工必須小心，切忌撞擊閥門。

2、安裝前，應將球閥作一檢查，核對規格型號，鑒定有無損壞，尤其對於閥杆。還要轉動幾下，看是否歪斜，因為運輸過程中，易撞歪閥杆。還要清除閥內的雜物。

3、球閥起吊時，繩子不要係在手輪或閥杆上，以免損壞這些部件，應該係在閥體上。

4、對於球閥所連接的管路，一定要清掃幹淨。可用壓縮空氣吹去氧化鐵屑、泥砂、焊渣和其他雜物。這些雜物，不但容易擦傷球閥的密封麵，其中大顆粒雜物（如焊渣），還能堵死小閥門，使其失效。

5、安裝時要留有閥柄旋轉的位置。

6、球閥不能用作節流。

7、帶傳動機構的球閥應直立安裝。
