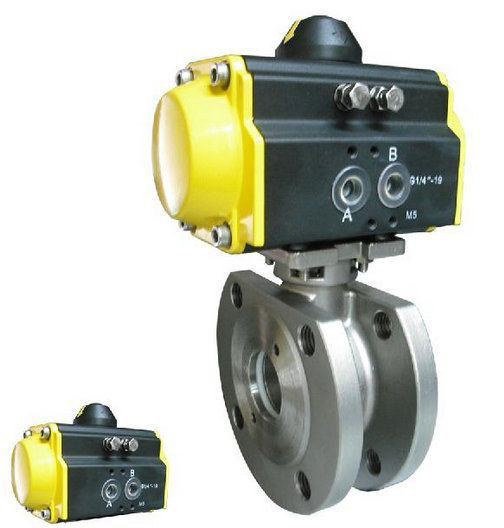

進口氣動薄型對夾式球閥

更新：2020/12/16 22:05:49 點擊：

品牌：德國沃德WODE
型號： WGLO-F13C

產品介紹

進口氣動薄型對夾式球閥（進口氣動超短型球閥、進口氣動對夾式球閥、進口意大利式球閥）

品牌：德國沃德WODE

進口氣動薄型球閥是沃德WODE閥門公司工程師兢兢業業設計而發展出的新一代超短法蘭距球閥，球芯通道形狀有V形及O形，流體阻力小，是所有閥類中流體阻力最小的一種。氣動薄型球閥具有結構緊湊、體積小、重量輕、安裝方便等特點，可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控製。

產品特點

1、氣動薄型球閥不帶任何管接頭的整體式閥體，因此不受管道或螺栓壓力影響，並且由於閥體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響。

2、氣動薄型球閥流體阻力小，其阻力係數與同長度的管段相等。

3、氣動薄型球閥閥體較一般法蘭球閥短，適用於工廠同一管路閥門數量多的場合。

氣動執行器

采用新型GTD係列或ATD係列氣動執行器，有雙作用式和單作用式（彈簧複位），齒輪傳動，安全可靠；大口徑閥門采用AW型係列氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。

1、齒輪式雙活塞，輸出力矩大，體積小。

2、氣缸選用鋁金材料，重量輕、外形美觀。

3、可在頂部、底部安裝手動操作機構。

4、齒條式連接可調節開啟角度、額定流量。

5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。

6、IS05211標準連接為產品的安裝更換提供了方便。

7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調範圍，確保與閥門的同步精度。

進口氣動薄型對夾式球閥技術參數和性能

氣動薄型球閥執行器技術參數		氣動薄型球閥閥體參數
類型	雙作用活塞式、彈簧複位式	公稱通徑	DN15～200mm
氣源壓力	雙作用：2-8bar/單作用：4-8bar	公稱壓力	PN1.6、2.5、4.0、6.4MPa
輸出力矩	雙作用：4N·M～10560N·M	閥軸材質	不鏽鋼
輸出力矩	單作用：7N·M～2668N·M	閥體材質	碳鋼、304/316/316L不鏽鋼
工作溫度	常溫型：-20℃～80℃（丁腈橡膠O型圈）	球體材質	304/316/316L不鏽鋼
工作溫度	高溫型：-20℃～160℃（氟橡膠O型圈）	閥座密封	PTFE、PPL、金屬密封
動作範圍	0～90°±5°	溫度	PTFE≤180℃、PPL≤350℃、金屬密封≤450℃
接口螺紋	1/8″、1/4″、3/8″、1/2″	適用介質	水、石油、粘性流體、漿料、強氧化性介質等
接口螺紋	1/8″、1/4″、3/8″、1/2″	適用介質	水、石油、粘性流體、漿料、強氧化性介質等
閥位信號	定位器：4～20mA/回信器：全開全關信號	特點	結構緊湊、體積小、重量輕、安裝方便
