進口倒流防止器

更新：2020/12/7 21:06:49 點擊：

品牌：德國沃德WODE
型號： WODE-HS41X-16-A

產品介紹

進口倒流防止器

品牌：德國沃德WODE

德國沃德WODE進口倒流防止器是一種采用止回部件組成的可防止給水管道水流倒流的裝置。倒流防止器根據自來水供水設備,尤其是生活飲用水管道回流汙染嚴重,又無有效防止回流汙染裝置的情況下,研製的一種嚴格限定管道中水隻能單向流動的水力控製組合裝置，它的功能是在任何工況下防止管道中的介質倒流,以達到避免倒流汙染的目的。目前倒流防止器主要分為低阻力倒流防止器和減壓型倒流防止器兩類，按國家標準低阻力倒流防止器的水頭損失小於3米，減壓型倒流防止器的水頭損失小於7米。

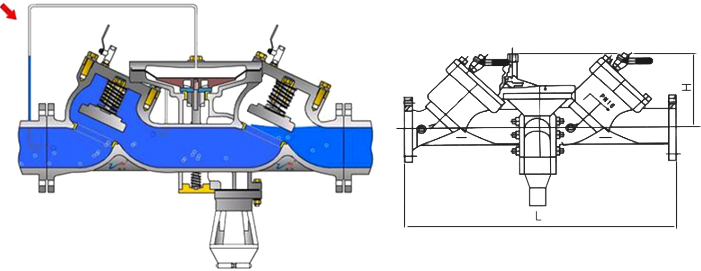

進口倒流防止器工作原理:

1、正常供水:

A、清潔市政生活水從第一級止回閥經過排水器到第二級止回閥出口向用戶供水,第一級止回閥進口高壓水通過高壓軟管進入排水器隔膜上腔,而閣膜下腔與第一級止回閥出口(第二級止回閥進口)相通,由於其存在一定的壓差,推動閥瓣下移,排水器關閉,防止隔斷閥正常供水;

B、當閥後管路無用戶,水靜止。如進口壓力保持不變,其前後存在壓差,排水器仍呈關閉狀態。

C、如進口壓力下降,共前後壓差下降到一定值時,彈簧推動閥瓣向上,排水器又開啟泄壓,泄壓到與進口壓力恢複一定壓差時,排水器又關閉。

2、密封失靈時

防汙隔斷閥之後管網壓力升高,超過閥前進口壓力時,如第二止回閥密封完好無?漏,高壓水不會倒流,排水器隔膜上下保持原來壓差,排水器關閉,不泄壓。當第二級止回閥密封破壞產生?漏,地二級止回閥之前壓力升高,造成排水器個膜上下壓力並減小,排水器打開,排水泄壓;此時,如第一級止回閥同時密封被破壞,有於第二級止回閥倒流回的高壓水已泄壓減壓,故不會倒流地一級止會閥。

3、如供水過程中供水壓力不斷下降,則排水器隔膜上部壓力下降,安全排水器控製彈簧推動閥芯打開排水器排水。當進口壓力下降至零或負壓時,排水器完全打開,水排出,空氣從排水器進真空腔,從而防止產生虹吸倒流現象。


進口倒流防止器主要技術參數：

產品名稱：	倒流防止器	產品型號：	對應國內型號為HS41X-16-A
驅動方式：	自動	連接形式：	法蘭
結構形式：	隔膜式止回型	密封結構：	NBR、氟橡膠
壓力範圍：	1.0MPa～2.5MPa	公稱通徑：	DN50～300
工作介質：	水、中水等(用海水需注明)	工作溫度：	0～80℃
常用材質：	球墨鑄鐵、鑄鋼、不鏽鋼等	品牌：	德國沃德WODE
