進口氣動超低溫球閥

更新：2020/12/16 22:11:49 點擊：

品牌：德國沃德WODE
型號： WGLO-F14LL

產品介紹

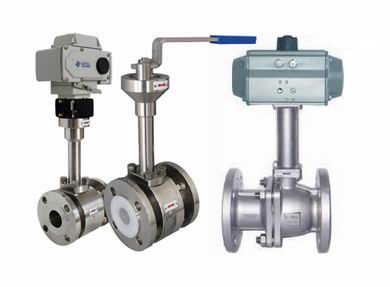

進口氣動超低溫球閥

(氣動加長杆低溫液氮球閥、進口LNG加長杆球閥、進口低溫球閥品牌、進口液氧低溫閥門、進口超低溫閥門廠家)

德國沃德WODE進口氣動超低溫球閥經過特殊的低溫處理，將粗加工的零件置於冷卻介質中數小時（2-8小時），以釋放應力，確保材料的低溫性能，保證精加工尺寸，以防止閥門在低溫工況時，因溫度變化造成變形而導致的泄漏。對於介質溫度高於-50℃，一般不采用長頸結構；介質溫度低於-50℃的球閥，頸部長度一般為250mm，或根據我公司的設計和計算確定。氣動超低溫球閥主要用於輸出液態低溫介質如乙烯、液氧、液氫、液化天然氣、液化石油產品等，是石油化工、空氣分離、天然氣等工業不可缺少的重要設備之一,其質量的優劣決定著能否安全、經濟、持續地生產。

進口氣動超低溫球閥產品特點

1、對於使用溫度小於-100℃的所有閥門零件按照相關規定進行深冷處理，以防止材料產生低溫脆性以及低溫下因材料相變引起體積變化

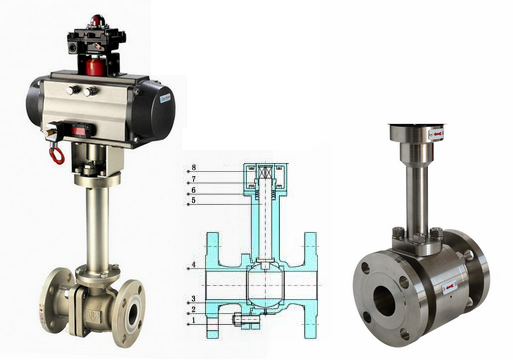

2、氣動超低溫球閥采用了長頸結構，使填料工作溫度在0℃以上，有效防止填料因工作溫度過低而造成密封性能降低甚至密封失效，同時方便對閥門包裹保溫材料，防止冷能損失

3、對於浮動球閥采用進口卸壓出口密封設計，有效防止了由於溫度變化可能造成的中腔異常升壓，確保了閥門及管線的安全運行

4、雙層閥杆填料與對壓碟型彈片裝置

氣動執行器

采用新型GTD係列或ATD係列氣動執行器，有雙作用式和單作用式（彈簧複位），齒輪傳動，安全可靠；大口徑閥門采用AW型係列氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。

1、齒輪式雙活塞，輸出力矩大，體積小。

2、氣缸選用鋁金材料，重量輕、外形美觀。

3、可在頂部、底部安裝手動操作機構。

4、齒條式連接可調節開啟角度、額定流量。

5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。

6、IS05211標準連接為產品的安裝更換提供了方便。

7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調範圍，確保與閥門的同步精度。

進口氣動超低溫球閥技術參數和性能

氣動低溫球閥執行器技術參數		氣動低溫球閥閥體參數
類型	雙作用活塞式、彈簧複位式	公稱通徑	DN6～300mm
氣源壓力	雙作用：2-8bar/單作用：4-8bar	公稱壓力	PN1.6、2.5MPa
輸出力矩	雙作用：4N·M～10560N·M	閥軸材質	不鏽鋼
輸出力矩	單作用：7N·M～2668N·M	閥體材質	LCB、LC3、CF8
工作溫度	常溫型：-20℃～80℃（丁腈橡膠O型圈）	球體材質	304不鏽鋼
工作溫度	高溫型：-20℃～160℃（氟橡膠O型圈）	閥座密封	改性PTFE
動作範圍	0～90°±5°	溫度	LCB≤-46℃、LC3≤-101℃、CF8≤-196℃
接口螺紋	1/8″、1/4″、3/8″、1/2″	適用介質	乙烯、液氧、液氫、液化天然氣等
接口螺紋	1/8″、1/4″、3/8″、1/2″	適用介質	乙烯、液氧、液氫、液化天然氣等
閥位信號	定位器：4～20mA/回信器：全開全關信號	特點	耐低溫、開關靈活、密封可靠
