進口氣動襯氟調節蝶閥

更新：2021/6/3 10:24:49 點擊：

品牌：德國沃德WODE
型號： WGB1F-CS2C

產品介紹

進口氣動襯氟調節蝶閥

德國沃德WODE進口氣動襯氟調節蝶閥（亦稱耐腐蝕氣動蝶閥）是由氣動活塞式執行器及四氟密封蝶閥組成。是氣動單元組合儀表中的執行單元，配用電—氣轉換裝置之後，也可進入電動單元組合儀表係統，他接受來自調節儀表的信號，直接改變調介質(如液體、氣體、蒸汽等)的流量，使被控工藝參數(如溫度、壓力、流量等)保持在給定值。

適用於溫度≤180℃，有腐蝕性或清潔度有定要求工況。在過流部件、閥體、碟板、閥杆上采用襯裏技術襯裏較厚的高分子材料，防腐蝕性能優良，可適用於任何濃度的酸、堿、鹽及氧化劑、還原劑、有機溶劑等介質，是化工、石油、醫藥、食品、鋼鐵治煉、造紙、水電等係統的氣體、液體、半流體的管路和容器上做節流和調節設備使用的理想產品。全襯聚四氟乙烯（F4）和聚全氟乙丙烯（F46）氟塑料襯裏蝶閥，具有耐腐蝕、無泄漏、壽命長等優點。適用於濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫稀硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。



進口氣動襯氟調節蝶閥主要技術參數：

閥體形式：直通鑄造蝶閥

公稱通徑：D N50～500mm

公稱壓力：PN1.0、1.6、2.5MPa或者ANSI Class150

法蘭標準：JIS B220、 JB/T79 、ANSI B16.5-1981 、GB/T9113、 HG20594-97、 HG2061等

連接形式：法蘭式、對夾式

閥蓋形式：一體式

壓蓋形式：壓蓋壓緊式

密封填料：V型聚四氟乙烯填料、柔性石墨填料

閥板形式：垂直板式(蝶形)

流量特性：等百分比、快開、線性

執行器型號：GT係列、SR係列、AT係列、AW係列、TH ( QGSY )係列單雙作用氣動執行器

供氣壓力：400～700KPa

氣源接口：G1/4"、G1/8"、G3/8"、G1/2"

環境溫度：30~+70C

單作用執行機構：氣關式(B)-失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC)

雙作用執行機構：氣關式(B)--失氣時閥位保持(FL):氣開式(K)--失氣時閥位保持(FL)

可配附件：定位器、電磁閥、空氣過濾減壓器、保位閥。

主要零部件材質：

閥體、底座：球墨鑄鋼、鑄鋼、不鏽鋼、全襯氟

蝶板：球墨鑄鋼、鑄鋼、不鏽鋼及特殊材料、全襯氟

襯裏材料：F46、F4、PFA、PO、PE、PP

密封圈：各種橡膠、聚四氟

閥杆：2Cr13、不鏽鋼、全襯氟

填料：V型聚四氟乙烯填料、柔性石墨填料

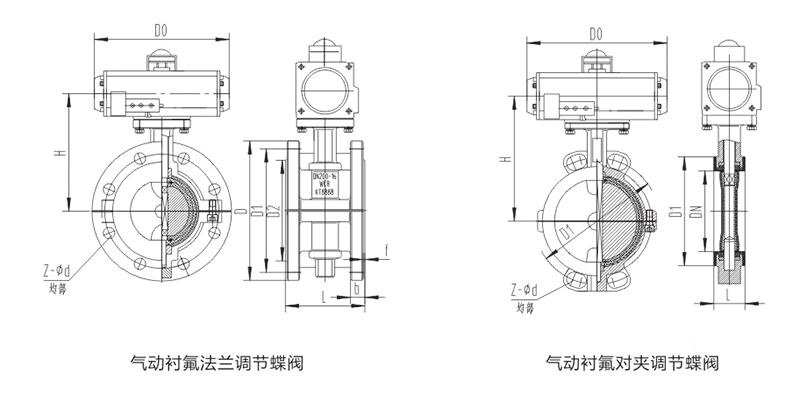

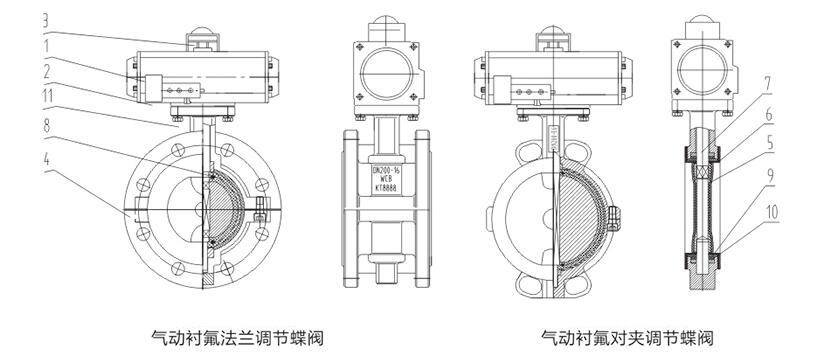

進口氣動襯氟調節蝶閥結構圖：


注：由於網站版麵的原因，具體外形尺寸請致電沃德各代理商。

進口氣動襯氟調節蝶閥產品特點

全襯聚四氟乙烯（F4）、聚三氟氯乙烯（F3）和聚全氟乙丙烯（F46）氟塑料襯裏蝶閥，具有耐腐蝕、無泄漏、壽命長等優點。襯四氟氣動蝶閥適用於濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。

（1）小型輕便，容易拆裝及維修，並可在任意位置安裝。

（2）結構簡單、緊湊，90°回轉開啟迅速。3

（3）操作扭矩小，省力輕巧。

（4）流量特性趨於直線，調節性能好。

（5）密封材料耐老化、耐腐蝕、可適用多種介質。

如有任何疑問；您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！如果您有需要谘詢更詳細的產品信息，德國沃德WODE閥門中國區授權代理商-北京永德寶閥門有限公司歡迎您來電谘詢訂購。
