進口水力控製閥

更新：2020/12/7 21:51:58 點擊：

品牌：德國沃德WODE
型號： WODE

產品介紹

進口水力控製閥|水利控製閥|泵房給水控製閥|隔膜式控製閥|活塞式控製閥

品牌：德國沃德WODE

德國沃德WODE進口水利控製閥是以管道介質壓力為動力，進行啟閉、調節的閥門。它由一個主閥和附設的導管、針閥、球閥和壓力表等組成、根據使用的目的、功能場所的不同，可演變成遙控浮球閥、減壓閥、緩閉止回閥、流量控製器、泄壓閥、水力電動控製閥、緊急關閉閥等。導閥隨介質的液位和壓力的變化而動作，由於導閥種類很多，可以單獨使用或幾個組合使用，就可以使主閥獲得對水位和水壓及流量等進行單獨和複合調節的功能。但主閥閥體類似截止閥，閥門全開時，其壓力損失比其他閥門要大得多，且各個開度損失係數越是與全閉狀態接近，越是劇增，閥門口徑越大就越顯著。以國際知名品牌德國沃德WODE的水力控製閥為例，具體工作原理如下介紹（為了便於理解型號采用國內對應的型號）：

100X 要開浮球閥工作原理：

當管道從進水端給水時，由於針閥、球閥、浮球閥是常開的，水通過微型過濾器、針閥、控製室、球閥、浮球閥進入水池，此時控製室不形成壓力，主閥開啟，水塔(池)供水。

當水塔(池)的水麵上升至設定高度時，浮球浮起關閉浮球閥，控製室內水壓升高，推動主閥關閉，供水停止。當水麵下降時，浮球閥重新開啟，控製室水壓下降，主閥再次開啟繼續供水，保持液麵的設定高度。

200X可調式減壓穩壓閥工作原理：

當閥門從進口端給水時，水流過針閥進入主閥控製室，出口壓力通過導管作用到導閥上。當出口壓力高於導閥彈簧設定值時，導閥關閉。控製室停止排水，此時主閥控製室內壓力升高並關閉主閥，出口壓力不再升高。

當閥門出口壓力降到導閥彈簧設定壓力時，導閥開啟，控製室向下遊排水。由於導閥係統排水量大於針閥的進水量，主閥控製室壓力下降。進口壓力使主閥開啟。在穩定狀態下，控製室進水、排水相同，主閥開度不變，出口壓力穩定。

調節導閥彈簧即可設定出口壓力。

300X緩閉止回閥工作原理

當從300X緩閉止回閥進口端給水時，水通過微型過濾器、針閥、單向閥進入主閥控製室，再經過球閥排水至下遊。因為針閥開度小於球閥開度，即主閥控製室的排水速度大於進水速度，因此控製室壓力降低，作用於主閥盤下端的進口壓力打開主閥向下遊供水。當管道停止供水時，若下遊水開始回流，一部分回流水經球閥進入主控製室，由於單向閥作用，回流水不能從主控製室流出，引起主控製室逐漸升壓，緩緩關閉主閥。

400X流量控製閥工作原理：

當閥門從進口端給水時，水流過針閥進入主閥控製室，並經過導閥、球閥流出主閥控製室到出口，此時主閥處於全開或浮動狀態。調定主閥上部的流量調節閥，可為主閥設定一定開度。調節針閥開度和調節導閥彈簧壓力，即可使主閥開度保持在設定開度，並在壓力變化時導閥進行自動調節，保持流量不變。

500X持壓泄壓閥工作原理：

1、作泄壓閥：當泄壓/持壓導閥調整為泄壓狀態時，水通過針閥、主閥控製室、球閥A、泄壓/持壓導閥、球閥B流向出口，此時主閥處於開啟狀態。當進口壓力超過泄壓/持壓導閥設定的安全值時，泄壓導閥會自動開啟，通過球閥C放出部分水，使管路泄壓。當壓力恢複到安全值時，泄壓閥自動關閉。作泄壓閥時，各球閥常開。

2、作持壓閥：當泄壓/持壓導閥調整為持壓狀態時，隻要主閥進口水壓低於導閥設定值，導閥即關閉。主要控製室升壓，主閥關閉。當主閥上遊供水壓力超過導閥設定壓力時，持壓導閥才能打開，控製室的水經球閥排至出口，控製室降壓主閥開啟，開始供水，即保持了上遊水壓。作持壓閥用時，球閥C常閉或用絲堵換下。

700X水泵控製閥工作原理：

當水泵工作閥門向下遊供水時，電磁導閥全開，針閥調至適當開度，上遊水經針閥、單向閥進入主閥控製室，經電磁導閥流出，此時主閥控製室的壓力保持主閥處於合適的開度，保持下遊正常水。

當水泵停止工作時，電磁導閥先關閉，主閥控製室停止排水，控製室壓力升高，主閥開始關閉。當關閉至90%時，主閥上部行程開關輸出停泵信號，水泵停止運轉。此時下遊回水經單向閥進入主閥控製室，控製室壓力升高，主閥被關閉。

800X壓差平衡閥工作原理：

800X壓差旁通閥由主閥、壓差控製導閥、針閥、球閥、微形過濾器和壓力表組成水力控製接管係統。通過專門設計的導閥控製室，對壓力變化信號進行比較，輸出主閥開度信號，控製主閥開度，從而控製主閥的進出口壓差在設定值上。

當主閥進出口間壓差變化時，接管A與接管B間壓差發生變化，此變導閥的開度。壓差大時導閥開度大，控製室通過C管的下泄水量增大，主閥控製室壓力下降，主閥開度增大，主閥進出口間壓差變小。反之，若主閥進出口間壓差變小，則導閥開度變小，主閥控製室壓力上升，推動主閥開度減小而使主閥壓差增大。這種負反饋作用使主閥進出口間壓差穩定在社頂值上。設定針閥開度和導閥彈簧壓力可設定主閥進出口間壓差。[1]

JD745多功能水泵控製閥工作原理：

水泵起動起後，水壓作用於主閥閥盤下麵和控製室下腔，此壓力使主閥開啟，控製室上腔的水經過調節閥B緩緩排到出口端，主閥緩緩開啟。設定調節閥的開度可得到合適地主閥開啟速度。當水泵停止工作後，進口端水壓迅速下降，在自重、彈簧壓力作用下快速關閉大部分開度，防止了水倒流餘下的開度由控製室上腔的水壓和下腔水壓聯合作用下緩緩關閉，關閉速度減慢形成了緩衝，防止壓力劇增。

設定調節閥A、B的開度和開度比可得到合適的閥門啟閉速度。

產品特點

1、閥體采用全通道、流線型設計，流體阻力小、流量大;

2、閥體、閥蓋內外采用環氧樹脂粉體塗裝，可防止閥體、閥益的腐蝕;

3、采用國外可拆卸閥座的先進技術，結構巧妙，維修更換方便(無須整台閥門拆除);

4、在管路中可任意立式或臥式安裝，其可靠性不變;

5、閥體、閥蓋、活塞缸連接處采用密封墊和密封環雙重保護;

6、活塞缸采用導流孔，適當增加阻尼，使活塞運動更加平穩、靈活;

7、全不鏽鋼活塞缸、整體活塞、丁腈像膠密封環，完全組合大大延長使用壽命。

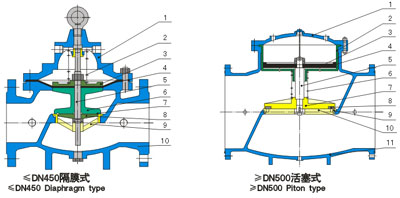

主要結構圖


主要零件材料

序號	隔膜式		活塞式
序號	部件名稱	選用材料	部件名稱	選用材料
1	閥蓋	灰鑄鐵、球墨鑄鐵、碳鋼、不鏽鋼、黃銅	閥蓋	灰鑄鐵、球墨鑄鐵、碳鋼、不鏽鋼、黃銅
2	彈簧	彈簧鋼、不鏽鋼	缸套	不鏽鋼SS
3	膜片壓板	灰鑄鐵、球墨鑄鐵、碳鋼、不鏽鋼、黃銅	活塞	球墨鑄鐵
4	膜片	丁腈尼龍強化像膠、三元乙丙尼龍強化像膠	密封圈	丁腈像膠、三元乙丙像膠
5	閥杆	2Cr13、不鏽鋼2Cr13、SS	閥杆	2Cr13、不鏽鋼2Cr、SS
6	閥盤	灰鑄鐵、球墨鑄鐵、碳鋼、不鏽鋼、銅	彈簧	彈簧鋼、不鏽鋼
7	O型密封圈	丁腈像膠、三元乙丙像膠	閥盤	球墨鑄鐵、碳鋼、不鏽鋼、銅
8	O型圈壓板	灰鑄鐵、球墨鑄鐵、碳鋼、不鏽鋼、銅	密封墊	丁腈像膠、三元乙丙像膠
9	閥座	銅合金、不鏽鋼Cu-alloy、SS	閥座	銅合金、不鏽鋼Cu-alloy、SS
10	閥體	灰鑄鐵、球墨鑄鐵、碳鋼、不鏽鋼	密封壓板	球墨鑄鐵、碳鋼、不鏽鋼、銅
11			閥本	灰鑄鐵、球墨鑄鐵、碳鋼

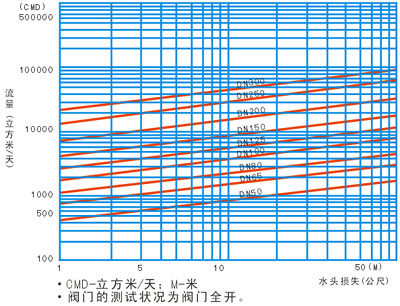

主閥流量曲線圖


注：由於網頁版麵的原因本文中所有文字、數據、圖片均隻適用於參考，該進口水力控製閥的性能參數、結構尺寸參數、價格等詳情請致電沃德各代理商。德國沃德WODE授權一級代理商：北京羞羞视频网站有限公司
