進口旋啟式止回閥-德國沃德WODE進口閥門中國營銷中心

進口旋啟式止回閥

更新：2022/5/4 16:09:00 點擊：

品牌：德國沃德WODE
型號： WH4A-CS2L

產品介紹

進口旋啟式止回閥

德國沃德WODE的旋啟式止回閥適用於公稱壓力150LB～2500LB或者1.0-42Mpa,工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上。適用介質為：水、油品、蒸汽等。

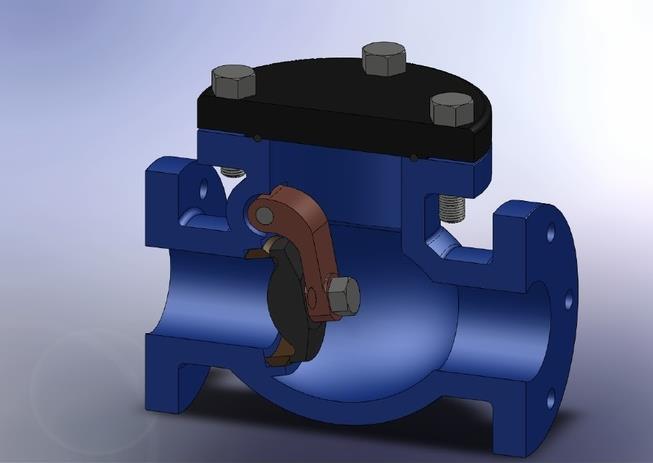

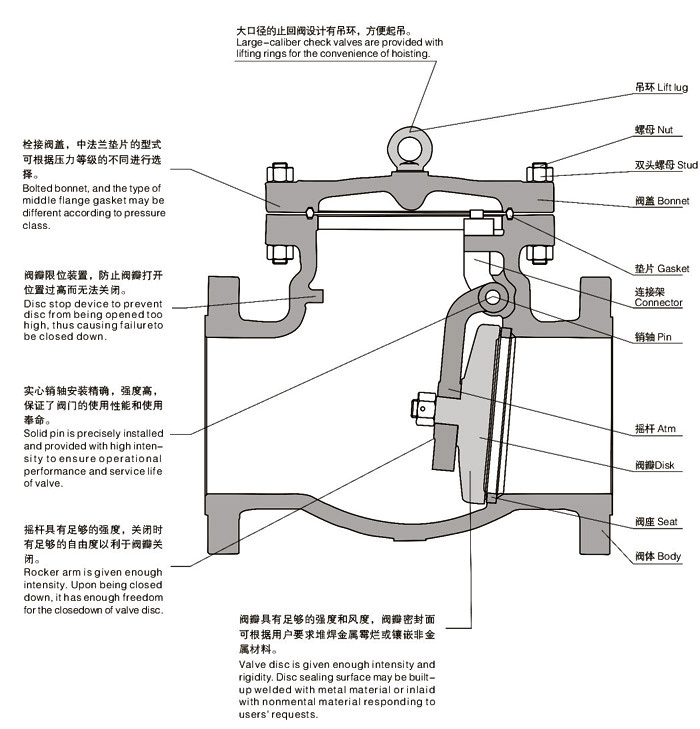

結構與特點

1、選材考究，符合國內、外相關標準，材料的全麵質量高。
2、密封副配對先進合理，閥瓣、閥座密封麵采用鐵基合金或司太立（Stellite）鈷基硬質合金堆焊麵成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
3、產品可按國家標準GB/T12235設計製造。
4、可采用各種配管法蘭標準及法蘭密封型式，滿足各種工程需要及用戶要求。
5、閥體材料品種齊全，墊片可根據實際工況或用戶要求合理選配，能適用於各種壓力、溫度及介質工況。
可按用戶要求設計製造不同結構形式和連接形式的止回閥，為各種設備配套使用。

產品執行標準

類型

設計與製造

結構長度

法蘭尺寸

壓力～溫度

試驗～檢驗

美標旋啟式止回閥

ANSI B16.34

ANSI B16.10

ANSI B16.15

ANSI B16.34

API 598

德標旋啟式止回閥

EN13709 、

EN14341

EN558-1、

GB/T 12221

EN1092、HG/T 20592

ANSI B16.34

EN12266、

GB/T 13927

產品性能規範

公稱壓力（Lb）		150	300	600
強度試驗	MPa	3.0	7.8	15.3
強度試驗	Lbf/in2	450	1125	2225
水密封試驗	MPa	2.2	5.6	11.2
水密封試驗	Lbf/in2	315	815	1630
氣密封試驗	MPa	0.5～0.7
氣密封試驗	Lbf/in2	60～100

注：更多壓力等級、德標、國標的產品性能規範詳情致電WODE公司及各代理商。

主要零件材料及性能

體、蓋、瓣、搖杆、導向套	銷軸	墊片	密封麵	工作溫度（℃）	適用介質
WCB	2Cr13	增強柔性石墨 1Cr13/柔性石墨不鏽鋼/ 耐酸石棉 PTFE 齒型墊片	13Cr STL 本體材料 PTFE 尼龍	≤425	水、蒸汽、油品、硝酸類、醋酸類、強氧化介質、尿素
WC1				≤450
WC6				≤540
WC9				≤570
C5 C12				≤550
CF8	304			≤600
CF3	316
CF8M	304L
CF3M	316L

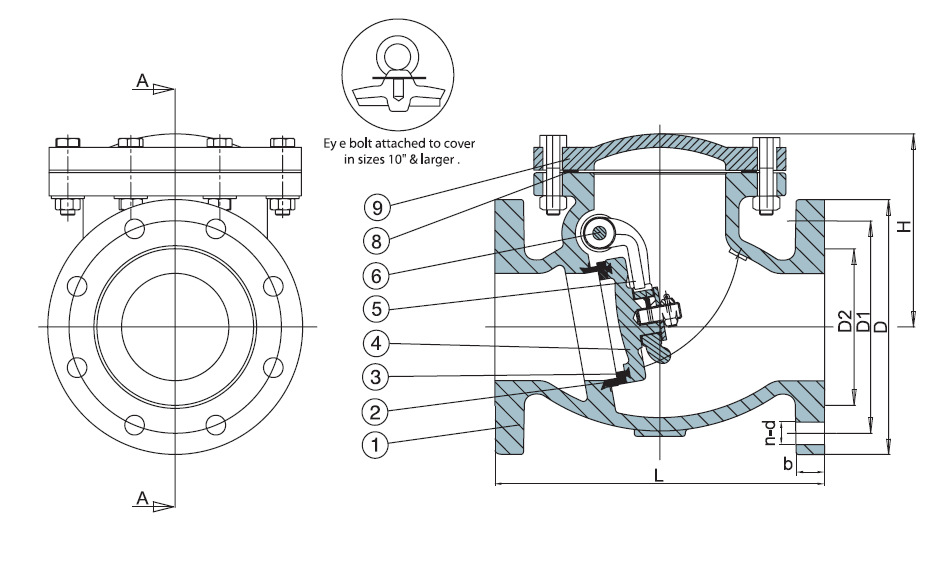

主要外形和連接尺寸

由於網站版麵的原因，具體連接尺寸請致電沃德各代理商。

進口低溫法蘭止回閥安裝使用說明：

1、準備與管道連接前，須衝洗和清除幹淨管道中殘存的雜質；

2、為保證閥門的正常使用，盡可能在管路進口處安裝過濾器，避免雜質卡在閥瓣，導致閥門不止回；

注：由於網頁版麵的原因本文中所有文字、數據、圖片均隻適用於參考，該止回閥的性能參數、結構尺寸參數、價格等詳情請致電沃德各代理商。德國沃德WODE授權一級代理商：北京羞羞视频网站有限公司
