進口電動保溫調節閥

更新：2020/12/31 20:35:06 點擊：

品牌：德國沃德WODE
型號： WJC-TA13LI

產品介紹

進口電動保溫調節閥

一、進口電動保溫調節閥 產品概述

　　德國沃德WODE的進口電動保溫調節閥閥芯采用上導向結構，閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調範圍廣，流量特性精度高，符合IEC534-2-1976標準。電動保溫調節閥配以2SB係列(PSL係列)電子式電動執行器及低流阻調節閥閥體組成，電動執行機構為一體化結構，內有伺服放大器，輸入控製信號(4-20mADC或1-5VDC)及電源即可控製閥門開度，達到對壓力、流量、液位、溫度等工參數的調節。電動保溫調節閥適用於需要保溫的場合。當工藝介質的結晶溫度低於環境溫度或流體溫度降低，造成粘度增加或流體出現凝固時，這時在閥體和上閥蓋處增設蒸汽保溫夾套裝置，使工藝介質滿足過程控製的需要。電動保溫調節閥的泄漏量符合ANSI B16.104標準。

二、進口電動保溫調節閥 主要技術參數

（1）閥體參數

公稱通徑 DN		25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑 dN		25	32	40	50	65	80	100	125	150	200	250	300
額定流量係數KV	單座	11	17.6	27.5	44	69	110	176	275	440	630	1000	1600
	籠式	9	15	23	35	59	95	148	236	355	568	885	1260
	套筒	10	16	25	40	63	100	155	250	370	580	900	1300
允許壓差(MPa)	單座	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.28
	籠式	5.8	5.0	4.9	4.3	3.0	3.7	3.5	3.1	2.8	2,8	2.4	2.0
	套筒	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
額定行程		16		25		40			60			100
公稱壓力		PN1.6、2.5、4.0、6.4、10.0MPa
法蘭標準		GB/T9113、 JB/T79、HG20594及其他標準
連接形式		法蘭(FF RF RTJ)、焊接(SW BW)
閥蓋形式		保溫型+150～+425℃
壓蓋型式		螺栓壓緊式
密封填料		金屬石墨纏繞墊、石墨填料
閥體材料		鑄鋼(WCB)、不鏽鋼(CF8、CF8M、CF3、CF3M)、鉻鉬鋼

（2）閥內件參數

閥芯形式	單座柱塞型閥芯、籠式閥芯（高壓差型）、套筒式閥芯
流量特性	線性、等百分比
閥芯材料	不鏽鋼 (304、316、316L)

（3）執行器參數

執行器型號	3810、PSL、2SB、羅托克、西門子、歐瑪
主要技術參數	電源電壓：AC 220V、AC 380V；特殊定做DC 24V；（其他）
	輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC；特殊定製RS485通訊接口
	防護等級：相當IP65、隔爆標誌：ExdⅡBT4（可選BT6、CT4、CT6）、手操功能：手柄
	環境溫度：-25～+70℃、環境濕度：≤95%

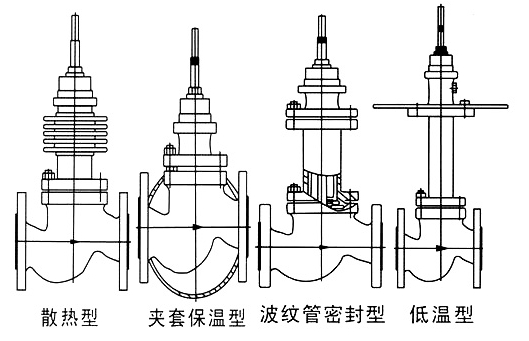

三、進口電動保溫調節閥 結構圖


注：由於網站版麵的原因，具體外形尺寸請致電沃德各代理商。

四、進口電動保溫調節閥 性能指標

項目			指標值
基本誤差%			配3810L±2.5；配PSL±1.0；配2SB±1.0
回差%			配381L ±2.0；配PSL±1.0；配2SB±1.0
死區%			1.0
始終點偏差%	電開	始點±2.5	終點±2.5
		始點±2.5	終點±2.5
	電關	始點	±2.5
		終點	±2.5
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調範圍R			30：1

進口電動保溫調節閥與常規電動調節閥的主要區別是，保溫調節閥適用於需要保溫的場合。當工藝介質的結晶溫度低於環境溫度或流體溫度降低，造成粘度增加或流體出現凝固時，這時在閥體和上閥蓋處增設蒸汽保溫夾套裝置，使工藝介質滿足過程控製的需要。

如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！如果您有需要谘詢更詳細的產品信息；迎聯係德國沃德WODE授權一級代理商：北京永德寶閥門有限公司
