進口氣動保溫調節閥-德國沃德WODE進口閥門中國營銷中心

進口氣動保溫調節閥

更新：2021/1/7 22:15:37 點擊：

品牌：德國沃德WODE
型號： WGC-ACS2LI

產品介紹

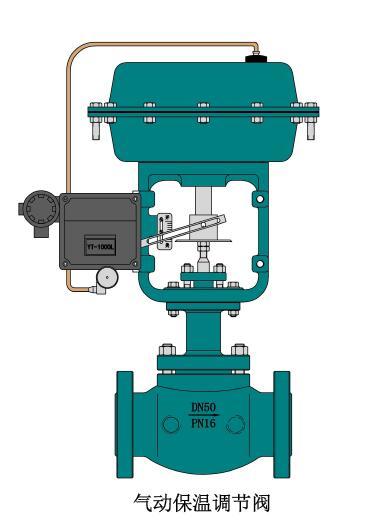

進口氣動保溫調節閥

一、進口氣動保溫調節閥 產品概述

　　德國沃德WODE的進口氣動保溫調節閥閥芯采用上導向結構,閥結構緊湊,有呈S流線型的通道,使其壓降損失小,流量大,可調範圍廣,流量特性精度高,符合IEC534標準。夾套保溫氣動調節閥是在常規調節閥的閥外部加裝夾套層，輸入正確或者導熱油做保溫處理適用於需要保溫的場合。當工藝介質的結晶溫度低於環境溫度或流體溫度降低，造成粘度增加或流體出現凝固時，這時在閥體和上閥蓋處增設蒸汽保溫夾磁裝置，使工藝過程按要求進行下去。氣動保溫調節閥的泄漏符合ANSI B16.104標準。夾套保溫氣動調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。

二、進口氣動保溫調節閥 技術參數

（1）閥體參數

公稱通徑(DN)		20	25	32	40	50	65	80	100	150
閥座直徑		20	25	32	40	50	65	80	100	150
額定流量係數(KV)	單座	6.9	11	17.6	27.5	44	69	110	176	440
	套筒	6.3	10	16	25	40	63	100	160	360
允許壓差(MPa)	單座	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0.6
	套筒	6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.1
公稱壓力(MPa)		1.6、2.5、4.0、6.4、10.0或者ANSI Class150～Class600
額定行程		16			25		40			60
配用執行器型號		ZHA/B-22		ZHA/B-23			ZHA/B-34			ZHA/B-45
閥蓋形式		標準型(-17～+250℃)、高溫型(+250～+450℃)、波紋管密封型(-40～+350℃)
壓蓋形式		螺栓壓緊式
閥體材質		碳鋼（WCB、WCC）、不鏽鋼（CF8、CF8M、CF3、CF3M、雙相不鏽鋼2520）
閥芯形式		單座柱塞型、套筒導向型
流量特性		線性、等百分比
閥芯材料		不鏽鋼 (304、316、316L)

（2）執行器參數

配置執行器類別	ZHA/B多彈簧簿膜執行機構
執行器型號	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效麵積(cm2)	350	350	560	900	1400
行程	10、16	24	40	40、60	100
彈簧範圍(KPa)	20～100（標準）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力	140～400KPa
氣源接口	RC1/4"
環境溫度	-30～+70℃
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式	氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)
