進口電動衛生級調節閥-德國沃德WODE進口閥門中國營銷中心

進口電動衛生級調節閥

更新：2020/12/31 21:26:58 點擊：

品牌：德國沃德WODE
型號： WJC-R42K

產品介紹

進口電動衛生級調節閥

一、進口電動衛生級調節閥 產品概述

　　德國沃德WODE的進口電動衛生級調節閥適用於各種壓力、溫度、流量等物理量調節，如食品、製藥、化妝品、潔淨蒸汽、酒類、飲料、生化工業過程控製場合。也稱為快裝式電動調節閥。電動衛生調節閥采用直行程電動執行機構及衛生級調節閥閥體組成。快裝式電動調節閥具有結構緊湊、裝拆方便、調節精度高等優點，尤其是在壓降損失小、流量大、可調範圍廣、流量精度高。快裝式電動調節閥采用角型設計確保閥門自排放，標準電子拋光，光滑表麵確保清潔，無介質積存區域，不會產生潛在的汙染。快速拆裝閥體和閥帽，使衛生級電動調節閥打開和維修快捷容易，使過程停機時間縮短。


二、進口電動衛生級調節閥主要技術參數

（1）閥體參數

公稱通徑 DN		15	20	25	32	40	50	65	80	100
閥座直徑 dN		15	20	25	32	40	50	65	80	100
額定流量係數KV	線性	5.2	6.3	6.9	11.2	17.6	27.5	44.7	69.3	110
	等百分	4.8	5.6	6.3	10.5	16	25	40.5	63.6	100
額定行程		10	16		25			40
閥體形式		直通型、角型焊接球型閥(電子拋光處理)
公稱通徑		DN15～100mm
公稱壓力		PN0.6、1.0、1.6MPa或ANSI Class150
連接方式		卡箍式、螺紋式（如無合同約定，將按卡箍式連接供貨）
密封填料		矽橡膠、聚四氟乙烯
閥體材料		304、304L、316、316L

（2）閥內件參數

閥芯形式	單座柱塞式閥芯（電子拋光）
流量特性	等百分比、線性
閥芯材料	304、304L、316、316L

（3）執行器參數

執行器型號	3810、PSL、2SB、羅托克、西門子、歐瑪
主要技術參數	電源電壓：AC 220V、AC 380V；特殊定做DC 24V；（其他）
	輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC；特殊定製RS485通訊接口
	防護等級：相當IP65、隔爆標誌：ExdⅡBT4（可選BT6、CT4、CT6）、手操功能：手柄
	環境溫度：-25～+70℃、環境濕度：≤95%

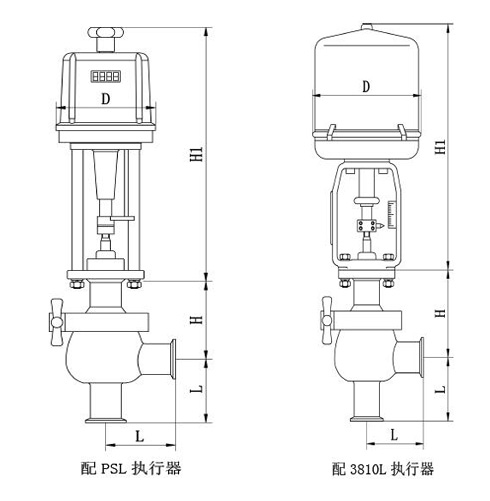

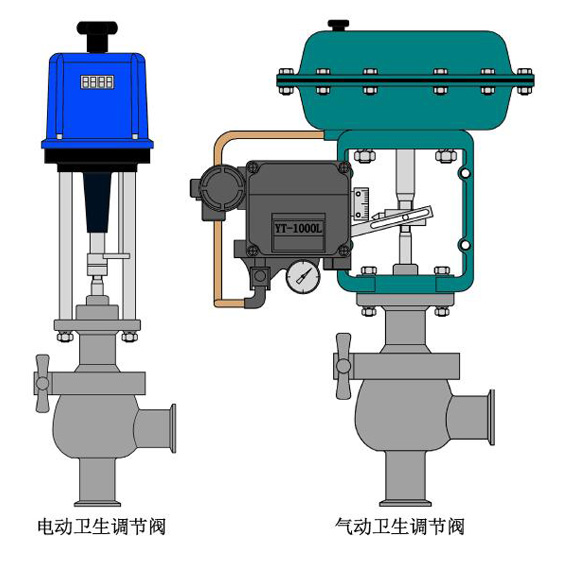

三、進口電動衛生級調節閥 結構圖


注：由於網站版麵的原因，具體外形尺寸請致電沃德各代理商。

四、進口電動衛生級調節閥 性能指標

項目			指標值
基本誤差%			配3810L±2.0；配PSL±1.0；配2SB±1.0
回差%			配381L ±2.0；配PSL±1.0；配2SB±1.0
死區%			1.0
始終點偏差%	電開	始點±2.5	終點±2.5
		始點±2.5	終點±2.5
	電關	始點	±2.5
		終點	±2.5
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調範圍R			50：1
