進口立式止回閥

更新：2021/9/17 11:22:44 點擊：

品牌：德國沃德WODE
型號： WH2F-12L

產品介紹

立式止回閥

德國沃德WODE的立式止回閥正常處於關閉狀態，由於管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低於出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，故起止回作用。

　　本閥門由於采用彈簧支撐閥芯，故采用立式安裝或臥式裝均可。

執行標及性能規範

公稱通徑	DN32-DN400、1-1/4"-12"
公稱壓力	PN1.0、1.6、2.5、4.0Mpa
殼體強度試驗壓力	PN*1.5
低壓氣密試驗壓力	0.8MPA
適用介質	水、油、氣、硝酸類、醋酸類
設計及製造標準	ANSI B16.34、GB/T-12224-2015
試驗標準	API598、GB/T13927-2008、EN12516-3
螺紋標準	G、BSP、BSPT、DIN259 、DIN2999、ISO228 、NPT 、PT 、ISO7/1

主要零部件材質

零件名稱	材質
零件名稱	不鏽鋼	鑄鋼
閥體	CF8	WCB
閥瓣	CF8	2Cr13
墊片	PTFE	304+石墨
閥座	CF8	2Cr13
閥蓋	CF8	WCB

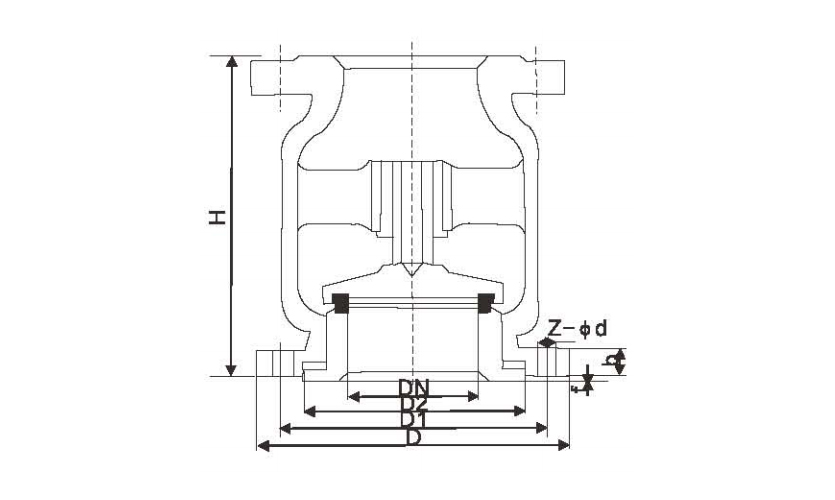

主要外形尺寸

PN	DN	H	D	D1	D2	f	N-φd
1.6Mpa	32	120	120	90	70	2	4-φ14
	40	135	130	100	80	3	4-φ14
	50	150	140	110	90	3	4-φ14
	65	180	160	130	110	3	4-φ14
	80	205	185	150	125	3	4-φ18
	100	205	205	170	145	3	4-φ18
	125	260	235	200	175	3	8-φ18
	150	300	260	225	200	3	8-φ18
	200	360	315	280	255	3	8-φ18
	250	360	370	335	310	3	12-φ18
	300	380	435	395	362	4	12-φ23
	350	430	485	445	412	4	12-φ23
	400	550	535	495	462	4	16-φ23

續表

PN	DN	H	D	D1	D2	b	f	Z-φd
2.5MPa 4.0MPa	32	120	135	100	78	18	2	4-18
	40	130	145	110	85	18	3	4-18
	50	140	160	125	100	20	3	4-18
	65	160	180	145	120	22	3	8-18
	80	185	195	160	135	22	3	8-18
	100	210	230	190	160	24	3	8-23
	125	250	270	220	188	28	3	8-23
	150	300	300	250	218	30	3	8-25
	200	380	360	310	278	34	3	12-25

產品說明

工作原理:止回閥依靠介質本身的流動而自動開、閉閥瓣，防止介質倒流。

保管、保養、安裝和使用

1 、閥門應存放在幹燥，通風的室內，閥門通道兩端應堵塞。

2 、長期存放的閥門應定期檢查，去掉汙物。應特別注意密封麵的清潔，防密封麵的損壞。

3、安裝前應仔細核對閥門標誌是否與使用要求相符。

4 、安裝前應檢查閥門內腔和密封麵，如有汙垢，應使用清潔布擦拭幹淨。

5、安裝前應注意閥門向標記與介質流動方向一致。

6、升降式垂直瓣止回閥應安裝在垂直管道上，升降式水平瓣止回閥和旋啟式止回閥應安裝在水平管道上。

7 、使用中應注意閥門是否有異常聲音和振動，為防止在管路中產生水錘效應，應注意管路介質壓力波動情況。
