進口自力式壓力調節閥

更新：2021/1/3 22:32:29 點擊：

品牌：德國沃德WODE
型號： VCS1S/VCS2S-A1

產品介紹

進口自力式壓力調節閥

一、進口自力式壓力調節閥產品概述

　　德國沃德WODE的進口自力式壓力調節閥無需外加能源，利用被調介質自身能量為動力源引入執行機構控製閥芯位置，改變兩端的壓差和流量，使閥前（或閥後）壓力穩定。自力式壓力調節閥具有動作靈敏，密封性好，壓力設定點波動力小等優點，自力式壓力調節閥廣泛應用於氣體、液體及介質穩壓或泄壓穩壓的自動控製。

沃德閥門的自力式壓力調節閥係列產品有單座型、套筒型、雙座型三種結構；執行機構有薄膜式、活塞式二種；作用型式有減壓用閥後壓力調節(B型)和泄壓用閥前壓力調節（K型）。產品公稱壓力等級有PN16、40、64；閥體口徑範圍DN15～300；泄漏量等級有II級、IV級和VI級三檔；流量特性為快開；壓力分段調節從15～2500Kpa。可按需要組合滿足用戶工況要求。

二、進口自力式壓力調節閥產品特點

（1）自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。

（2）壓力分段範圍細且互相交叉，調節精度高。

（3）壓力設定值在運行期間可連續設定。

（4）對閥後壓力調節，閥前壓力與閥後壓力之比可為10：1～10：8。

（5）橡膠膜片式檢測，執行機構測精度高、動作靈敏。

（6）采用壓力平衡機構，使調節閥反應靈敏、控製精確。


三、進口自力式壓力調節閥技術參數

公稱通徑DN		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量係數Kv		7	11	20	30	48	75	120	190	300	480	760	1100	1750
噪音衡量係數Z值		0.6	0.6	0.6	0.55	0.55	0.5	0.5	0.45	0.4	0.35	0.3	0.2	0.2
允許壓差 (Mpa)	PN16	1.6								1.5		1.2	1,0
	PN40	2.0
閥蓋形式		標準型-17～+300℃、高溫型+300℃～+450℃
壓蓋型式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥芯形式		單座、套筒型閥芯
流量特性		線性

四、進口自力式壓力調節閥 執行器技術參數

有效麵積(cm )	32※	80	250	630
壓力設定範圍(MPa)	0.8～1.6	0.1～0.6	0.015～0.15	0.005～0.035
壓力設定範圍(MPa)	0.3～1.2	0.05～0.3	0.01～0.07	0.005～0.035
保證壓力閥正常工作的最小壓差△Pmin(MPa)	≥0.05	≥0.04	≥0.01	≥0.005
允許上下膜室之間最大壓差(MPa)	2.0	1.25	0.4	0.15
材料	膜蓋：鋼板鍍鋅；膜片：EPDM或FKM夾纖維
控製管線、接頭	銅管或鋼管10×1；卡套式接頭：R1/4"

注：※該有效麵積所對應的壓力設定範圍不適用於DN150-250。

注：用於氧氣的調節閥德國沃德WODE閥門均選用不鏽鋼材質，並脫脂去油處理。

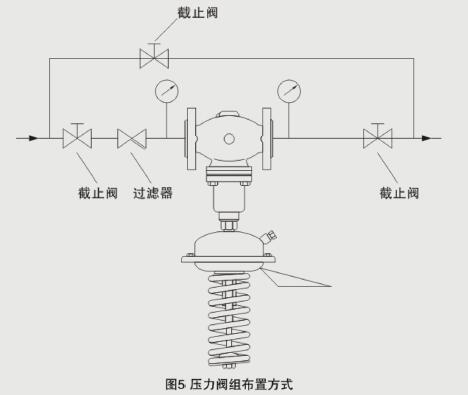

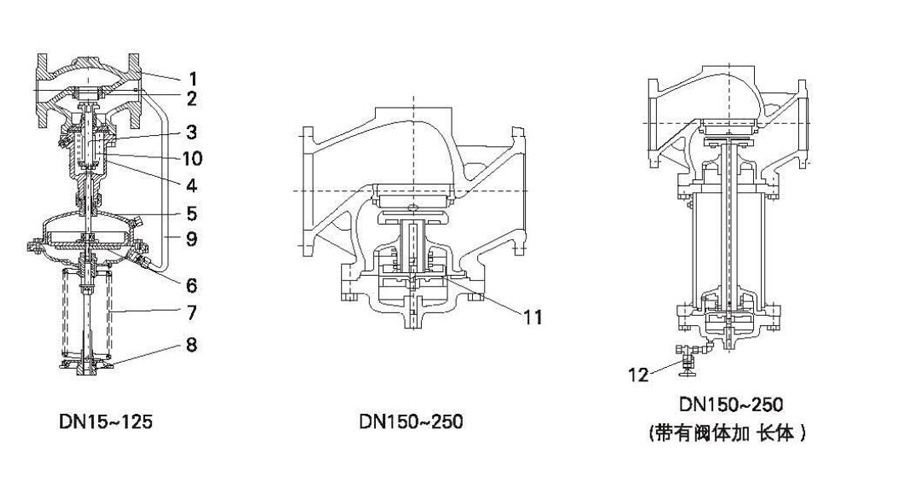

五、進口自力式壓力調節閥結構圖

注：由於網站版麵的原因，具體外形尺寸請致電沃德各代理商。

六、進口自力式壓力調節閥主要性能指標

設定值偏差		±8%
允許泄露量 (在規定實驗條件下)	硬密封	4×0.01%閥額定容量
	軟密封	DN15～50	DN65～125	DN150～250
		10氣泡/min	20氣泡/min	40氣泡/min

七、進口自力式壓力調節閥最高工作溫度

公稱通徑		15～125mm	150～250mm
密封型式	硬密封	≤150℃	≤140℃
		冷卻罐≤200℃	冷卻罐和加長件≤200℃
		冷卻罐和散熱片≤350℃ ※	冷卻罐和加長件≤300℃ ※
	軟密封	≤150℃

注：※表示該閥允許工作溫度，僅當介質為蒸汽時有效，且耐溫至350℃需選用PN40的閥體。

如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！如果您有需要谘詢更詳細的產品信息；迎聯係德國沃德WODE授權一級代理商：北京羞羞视频网站有限公司
