進口自力式調節閥-德國沃德WODE進口閥門中國營銷中心

進口自力式調節閥

更新：2021/1/5 22:20:03 點擊：

品牌：德國沃德WODE
型號： VCS1S/VCS2S-A1

產品介紹

進口自力式調節閥

一、進口自力式調節閥 產品概述

德國沃德WODE的進口自力式調節閥由閥體、閥座、閥芯部件等組成，是一種不用外來能源而隻依靠被調介質自身的壓力變化進行自動調節壓力的節能型產品，可用於非腐蝕性的液體、氣體和蒸汽等介質的壓力控製裝置。控製彈簧由於離閥體較遠,不易受介質溫度而影響，以及更易於更換或調整彈簧的特點。

因此自力式調節閥主要用於石油、化工、冶金、輕工等工業部門及城市供熱、供暖係統。自力式調節閥係列產品公稱壓力PN16、40，公稱通徑範圍20～300mm，使用溫度≤350℃。多種多樣的品種可供選擇。


二、進口自力式調節閥 主要技術參數

公稱通徑DN		20	20	20	20	20	65	80	100	125	150	200	250	300
額定流量係數Kv		7	11	20	30	48	75	120	190	300	480	760	1100	1750
額定行程L（mm）		8		10		14	20		25	40		50	60	70
公稱壓力（MPa）		1.6、4.0
壓力調節範圍(KPa)		15～50、40～80、60～100、80～140、120～180、160～220、200～260、 240～300、280～350、330～400、380～450、430～500、480～560、540～620、 600～700、680～800、780～900、880～1000、600～1500、1000～2500
固有流量特質		快開
調節精度（%）		±5
使用溫度（℃）		≤350
允許泄漏量	硬密封(1/h)	單座：≤10-4×閥額定容量（Ⅳ級）、雙座和套筒：≤5×10-3閥額定容量（Ⅱ級）
	軟密封(m1/min)	0.15		0.30		0.45	0.60	0.90	1.70	4.0		6.75	11.10	16.0
減壓比	上限	10
	下限	1.25

注：用於氧氣的調節閥德國沃德WODE閥門均選用不鏽鋼材質，並脫脂去油處理。

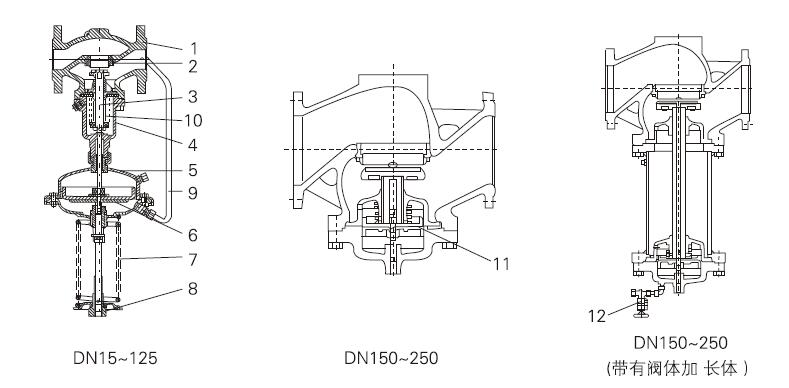

三、進口自力式壓力調節閥 主要外形圖


注：由於網站版麵的原因，具體外形尺寸請致電沃德各代理商。

四、進口自力式壓力調節閥 主要零件材料

閥體	ZG230～450、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti
閥芯	1Cr18Ni9Ti、Cr18Ni12Mo2Ti
閥座	1Cr18Ni9Ti、Cr18Ni12Mo2Ti
閥杆	1Cr18Ni9Ti、Cr18Ni12Mo2Ti
膜蓋	A3、1Cr18Ni9Ti
填料	聚四氟乙烯、柔性石墨
膜片	丁腈橡膠、耐油橡膠、氟橡膠
