進口電動單座調節閥

更新：2020/12/29 22:11:05 點擊：

品牌：德國沃德WODE
型號： WJC-DACS2L

產品介紹

進口電動單座調節閥

一、進口電動單座調節閥 產品概述

　　德國沃德WODE的進口電動單座調節閥是由閥體、閥座、閥芯閥杆、導向套、閥蓋及密封填料與電動執行器經配合後組成。電動單座調節閥流體通道成S型，壓降損失小，流量大，流量特性精度高，可調範圍廣。屬於智能電動調節閥係列產品之一，是一種高性能的電動單座調節閥，適用於各種不同壓力和溫度的流體和對泄漏要求高的場合。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控製信號(4-20mADC或1-5VDC)及電源即可控製閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。電動單座調節閥具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。電動單座調節閥廣泛應用於電力、冶金、石油、化工、醫藥、鍋爐、輕工等行業的自動控製係統中。

二、進口電動單座調節閥 技術參數

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量係數(KV)	直線	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
額定流量係數(KV)	等百分	6.3	10	16	25	40	63	100	160	250	360	570	850	1180
允許壓差(MPa)		3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.2	0.1
公稱壓力(MPa)		1.6、2.5、4.0、6.4、10.0或者Class150～Class600
額定行程		16			25		40			60			100
閥蓋形式		標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
壓蓋形式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式		單座柱塞型閥芯
流量特性		直線性、等百分比
配置執行器類別		2SB係列、381L係列電動執行器、PSL係列電動執行器(亦可指定其它品牌執行器)
執行器參數		電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
		防護等級：相當IP55、隔爆標誌：ExdⅡBT4(ExdⅡBT6特殊定製)、手操功能：手柄
		環境溫度：-25～+70℃、環境濕度：≤95%

注：用於氧氣的調節閥德國沃德WODE閥門均選用不鏽鋼材質，並脫脂去油處理。

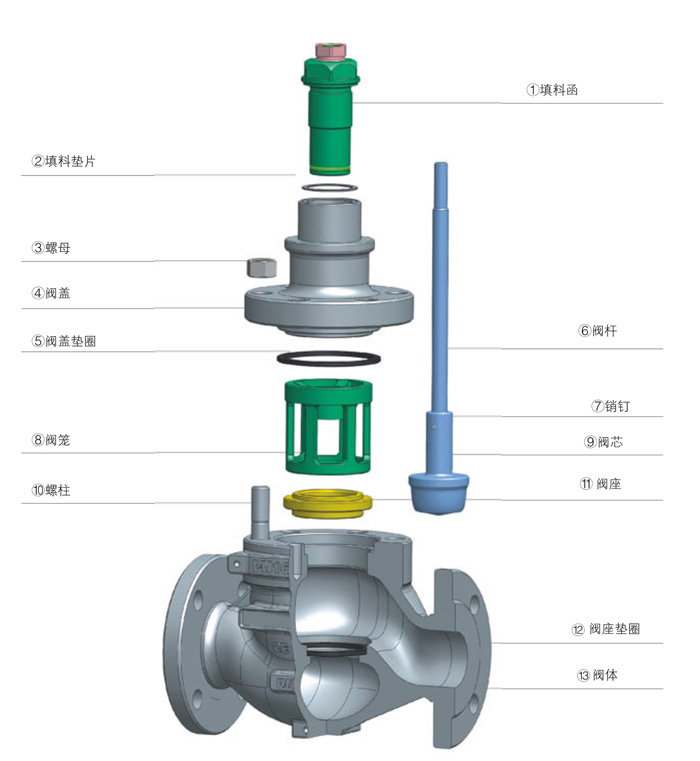

三、進口電動單座調節閥 結構圖

注：由於網站版麵的原因，具體外形尺寸請致電沃德各代理商。

四、進口電動單座調節閥 性能指標

項目			指標值
基本誤差%			配3810L±2.5；配PSL±1.0；配2SB±1.0
回差%			配381L ±2.0；配PSL±1.0；配2SB±1.0
死區%			1.0
始終點偏差%	電開	始點±2.5	終點±2.5
		始點±2.5	終點±2.5
	電關	始點	±2.5
		終點	±2.5
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調範圍R			50：1
