進口對夾單瓣旋啟式止回閥

更新：2021/9/13 10:37:44 點擊：

品牌：德國沃德WODE
型號： 1W3D

產品介紹

對夾單瓣旋啟式止回閥

德國沃德WODE的1W3D型對夾單瓣旋啟式止回閥由閥體、閥瓣、彈簧等組成，可以水平或垂直安裝於多種管路係統，防止介質倒流作用；閥瓣關閉快速，水錘壓力小；流道通暢，流體阻力小；動作靈敏，密封性能好。廣泛適用於各類流體介質的管道防止回流該產品采用對夾式連接，結構緊湊，閥瓣沿著中心定位作升降運動，由於閥瓣的關閉行程短，並有彈簧加載，關閉速度快，可顯著減少水錘現象。產品具有體積小、重量輕、動作靈敏、密封可靠、安裝方便等特點，特別適合於安裝空間受限製的場合采用，可適用於水、蒸氣、油品、硝類、強氧化性介質等多種介質。


產品標準與規範：

1、設計與製造：API594，API6D,JB/T8937

2、結構長度：API594，API6D,JB/T8937

3、壓力-溫度等級：ASME B16.34，GB/T9124

4、試驗與檢驗：API598，JB/T9092

5、配管法蘭：JB/T74-90，ASME B16.5，API605，ASME B16.47

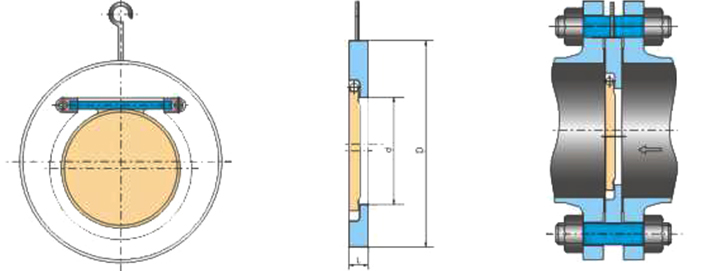

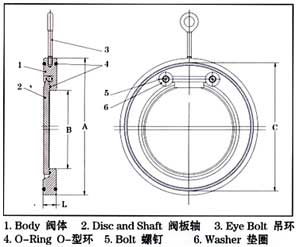

結構示意圖


主要零部件及材料

閥體	碳鋼、304/316不鏽鋼
閥板	碳鋼、304/316不鏽鋼
O-型環	丁腈或乙丙橡膠、氟化橡膠
螺釘墊圈	不鏽鋼、304/316不鏽鋼
吊環	碳鋼、304/316不鏽鋼

主要尺寸

Size		B	A(N F)					L					C	Weight
Size		B	NF PN16	NF PN10	NF PN16	NF PN25	NF PN40	PN6	PN10	PN16	PN25	PN40	C	Weight
DN40	1 1/2″	23	88	93	93	93	16	16	16	16	16	22	76.5
DN50	2″	33	98	108	108	108	16	16	16	16	16	22	93
DN65	2 1/2″	41	118	128	128	128	16	16	16	16	16	22	113.8
DN80	3″	54	134	144	144	144	16	16	16	16	16	22	128
DN100	4″	71	154	164	171	170	16	16	16	16	16	22	144.5
DN125	5″	92	184	193	196	196	16	16	16	16	16	23	173.5
DN150	6″	112	209	220	228	228	19	19	19	19	19	24	197.4
DN200	8″	155	264	275	288	291	28	28	28	28	28	30	254.5
DN250	10″	201	319	330	343	354	32	32	32	32	32	39	306.5
DN300	12″	240	375	380	403	420	38	38	38	38	38	53	357.5
DN350	14″	270	425	440	460	477	38	38	38	38	38	53	408.5
DN400	16″	311	470	493	517	549	48	48	48	48	48	53	448
DN450	18″	360	529	543	567	574	48	48	48	48	48	77	498.5
DN500	20″	410	579	598	627	630	58	58	58	58	58	86	550.5
DN600	24″	490	683	697	733		68	68	68	68	68	110	665.5
