進口氣動蒸汽調節閥

更新：2021/1/8 22:05:46 點擊：

品牌：德國沃德WODE
型號： WGC-LCS3L

產品介紹

進口氣動蒸汽調節閥

一、進口氣動蒸汽調節閥產品概述

德國沃德WODE的進口氣動蒸汽調節閥也叫進口氣動蒸汽控製閥、蒸汽氣動調節閥、氣動薄膜蒸汽調節閥，以空氣為動力源，以氣缸為執行器，並借助於電氣閥門定位器、轉換器、電磁閥、保位閥等附件去驅動閥門，實現開關量或比例式調節，接收工業自動化控製係統的4-20ma或者1-10v控製信號來完成調節管道介質的：流量、壓力、溫度等各種工藝參數。廣泛應用於精確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值。是符合IEC標準的新一代通用調節閥產品。

二、進口氣動蒸汽調節閥的特點：

1、控製簡單，反應快速，且本質安全，不需另外再采取防爆措施。

2、頂導向單座調節閥，結構緊湊，部件少、易維修。

3、閥體按流體力學原理設計成等截麵低流阻流道，額定流量係數增大30%。

4、可調範圍大，固有可調比為50。

5、執行機構采用多彈簧結構，高度減少30%、重量減輕30%。

6、金屬閥芯適用多種工作場合，達IV級泄漏標準，軟密封結構閥芯達VI級泄漏標準。

三、進口氣動蒸汽調節閥 技術參數

（1）閥體參數

公稱通徑(DN)		20	25	32	40	50	65	80	100	150
閥座直徑		20	25	32	40	50	65	80	100	150
額定流量係數(KV)	單座	6.9	11	17.6	27.5	44	69	110	176	440
	套筒	6.3	10	16	25	40	63	100	160	360
允許壓差(MPa)	單座	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0.6
	套筒	6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.1
公稱壓力(MPa)		1.6、2.5、4.0、6.4、10.0、16.0、32.0或ANSI Class150～Class2500
額定行程		16			25		40			60
配用執行器型號		ZHA/B-22		ZHA/B-23			ZHA/B-34			ZHA/B-45
閥蓋形式		標準型(-17～+250℃)、高溫型(+250～+450℃)、波紋管密封型(-40～+350℃)
壓蓋形式		螺栓壓緊式
閥體材質		碳鋼（WCB、WCC）、不鏽鋼（CF8、CF8M、CF3、CF3M、雙相不鏽鋼2520）
閥芯形式		單座柱塞型、套筒導向型
流量特性		線性、等百分比
閥芯材料		不鏽鋼 (304、316、316L)

（2）執行器參數

配置執行器類別	ZHA/B多彈簧簿膜執行機構
執行器型號	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效麵積(cm2)	350	350	560	900	1400
行程	10、16	24	40	40、60	100
彈簧範圍(KPa)	20～100（標準）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力	140～400KPa
氣源接口	RC1/4"
環境溫度	-30～+70℃
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式	氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

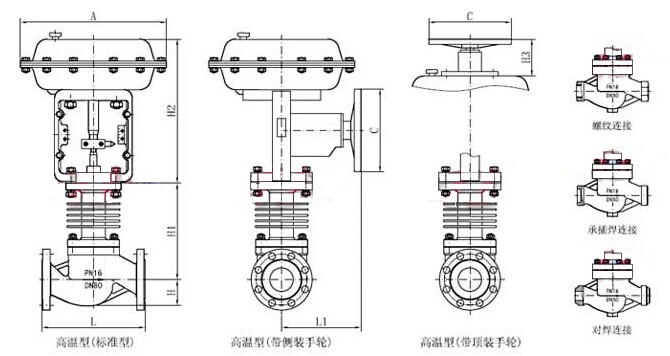

四、進口氣動蒸汽調節閥結構圖


注：由於網站版麵的原因，具體外形尺寸請致電沃德各代理商。

五、進口氣動蒸汽調節閥安裝中應該注意的事項：

德國沃德WODE進口氣動蒸汽調節閥是指用於蒸汽管道、鍋爐管道係統的氣動調節閥，是蒸汽係統較基本和必不可少的部件之一。

在氣動蒸汽調節閥後應該保持至少10倍管徑的距離才能與換熱器的入口連接件相連。對於壓力減小的應用場合，應該保持至少20倍管徑的距離之後才能改變流向。調節閥應該始終安裝在水平蒸汽管道上，決不能豎直安裝。豎直安裝的氣動蒸汽調節閥不能清除調節閥入口之前積聚的冷凝液。通過氣動蒸汽調節閥的冷凝液會對閥門的使用壽命造成不良影響。
