進口電動波紋管調節閥

更新：2020/12/31 20:44:38 點擊：

品牌：德國沃德WODE
型號： WJC-ACS3LB

產品介紹

進口電動波紋管調節閥

一、進口電動波紋管調節閥 產品概述

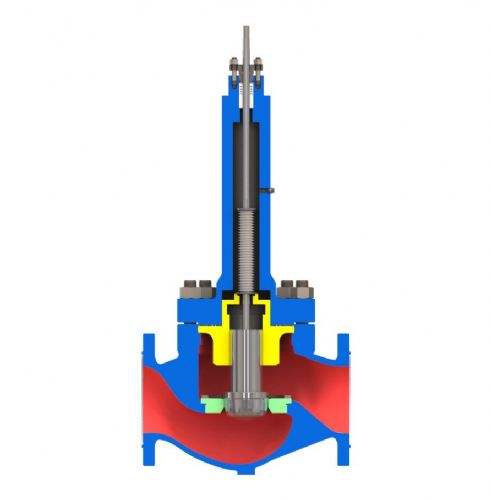

　　德國沃德WODE的進口電動波紋管調節閥，由2SB係列(或PSL係列)電子式電動執行器及低流阻調節閥閥體組成，電動執行機構為一體化結構，內有伺服放大器，輸入控製信號(4-20mADC或1-5VDC)及電源即可控製閥門開度，達到對壓力、流量、液位、溫度等工參數的調節。電動波紋管調節閥閥芯采用上導向結構，結構緊湊，有呈S流線型的流道，使其壓降損失小、流量大，可調範圍廣，流量特性精度高。電動波紋管調節閥上閥蓋采用波紋管密封結構，適用於極素養、易燃易爆易揮發和稀有貴重金屬介質的調節。電動波紋管調節閥也可用在真空的場合。

二、進口電動波紋管調節閥 主要技術參數

（1）閥體參數

公稱通徑 DN		25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑 dN		25	32	40	50	65	80	100	125	150	200	250	300
額定流量係數KV	單座	11	17.6	27.5	44	69	110	176	275	440	630	1000	1600
	籠式	9	15	23	35	59	95	148	236	355	568	885	1260
	套筒	10	16	25	40	63	100	155	250	370	580	900	1300
允許壓差(MPa)	單座	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.28
	籠式	5.8	5.0	4.9	4.3	3.0	3.7	3.5	3.1	2.8	2,8	2.4	2.0
	套筒	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
額定行程		16		25		40			60			100
閥體形式		直通鑄造球型閥
公稱壓力		PN1.6、2.5、4.0、6.4MPa或者ANSIClass150～Class600
法蘭標準		GB/T9113、 JB/T79、HG20594及其他標準
連接形式		法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用於1″以內)

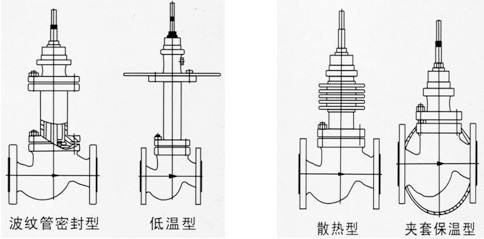

閥蓋形式		波紋管密封型-40～+350℃
壓蓋型式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥體材料		鑄鋼(WCB)、不鏽鋼(CF8、CF8M、CF3、CF3M)、鉻鉬鋼、WCB+F46
閥芯形式		單座柱塞型閥芯、套筒式閥芯、籠式閥門（高壓差）
流量特性		線性、等百分比
閥芯材料		不鏽鋼 (304、316、316L)

注：用於氧氣的調節閥德國沃德WODE閥門均選用不鏽鋼材質，並脫脂去油處理。

（2）執行器參數

執行器型號	3810、PSL、2SB、羅托克、西門子、歐瑪
主要技術參數	電源電壓：AC 220V、AC 380V；特殊定做DC 24V；（其他）
	輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC；特殊定製RS485通訊接口
	防護等級：相當IP65、隔爆標誌：ExdⅡBT4（可選BT6、CT4、CT6）、手操功能：手柄
	環境溫度：-25～+70℃、環境濕度：≤95%
