進口常閉氣動隔膜閥

更新：2025/4/14 10:38:56 點擊：

品牌：德國沃德WODE
型號：

產品介紹

進口常閉氣動隔膜閥|進口英標氣動隔膜閥|進口氣動帶手動隔膜閥|進口氣動襯膠隔膜閥

品牌：德國沃德WODE

德國沃德WODE進口英標常閉氣動隔膜閥，不通氣源時，閥體為常閉狀態，通氣後開。該氣動常閉式襯氟隔膜閥專用於控製非腐蝕性或強腐蝕性介質，閥體內腔表麵無襯裏或覆有可供選擇的各種襯氟塑料，適用於不同工作溫度和流體管路。

隔膜閥是一種特殊形式的截斷閥，它的啟閉件是一塊用軟質材料製成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開。隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位於隔膜上方的閥杆、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏。以壓縮空氣為動力帶動傳動螺杆，使閥芯上下運動，同時拉動膜片上下運動使其關閉和打開。

進口常閉氣動隔膜閥參數：

公稱通徑：DN20～DN300

公稱壓力：0.6Mpa～1.6Mpa

適用溫度：≤150℃

適用介質：非腐蝕性流體(無內襯)；一般腐蝕性流體(襯膠)；強酸堿及各種有機溶劑(襯氟)

閥體材質：鑄鐵、鑄鋼、碳鋼、不鏽鋼

連接方式：法蘭連接

設計製造：GB12239或BS5156

結構長度：GB12221或BS5156

法蘭連接：GB4216.4或BS4504

試驗檢驗：GB/T13927或BS5156

進口常閉氣動隔膜閥特性：

①氣動閥門的反饋信號采用無觸點傳感技術；

②當氣源發生故障時，可操作手輪使閥門開啟或關閉；

③采用薄膜式氣缸替代活塞式氣缸，排除了活塞環易損漏而導致無法啟閉閥門的弊端；

④氣動隔膜閥門可附裝反饋信號、限位器和定位器，以適應自控、程控或調節流量的需要。

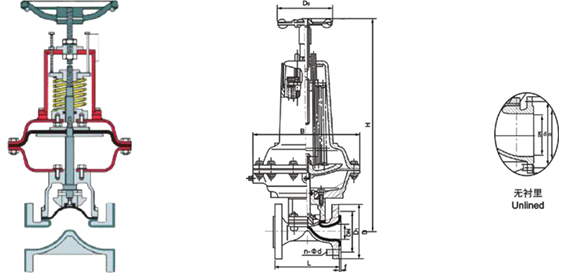

進口常閉氣動隔膜閥尺寸：


主要連接外形和尺寸單位：mm

DN	20	25	32	40	50	65	80	100	125	150	200
L(J型)	121	131	150	163	194	220	258	309	362	412	527
L(W型)	117	127	146	159	190	216	254	305	356	406	521
H	343	345	363	430	575	588	769	816	820	920	1010
重量KG	6.3	7.3	8.3	14.3	26	30.8	64.9	70.3	80.7	131.2	212
