進口電磁閥安裝維護基本操作示意圖

電磁閥是工業過程自動化控製係統用的執行器。它在接受電控信號後能自動開啟或關閉。實現對管道中的流體介質的通斷控製。但是廣大用戶在安裝和使用中由於非專業人員，有諸多疑問。就此電磁閥著名品牌德國沃德WODE的工程師對電磁閥的安裝維護基本操作要素進行歸納分析以便供廣大用戶參考。

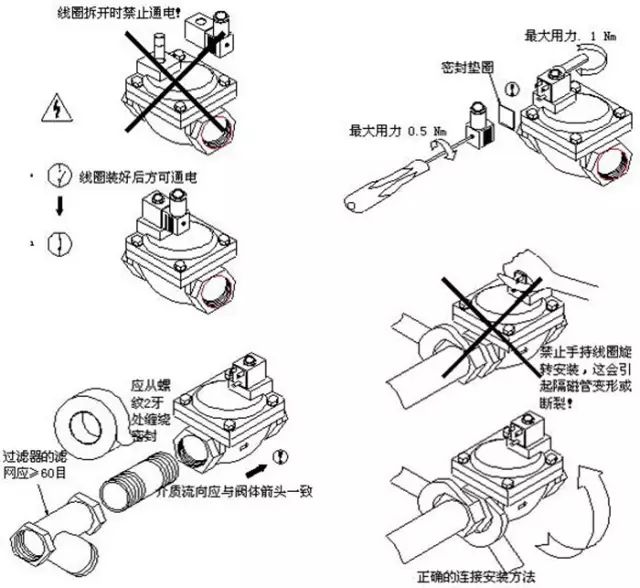

電磁閥安裝維護基本操作示意圖

故障分析與解決方法

電磁閥安裝細則

1、收貨時應核對電磁閥標牌或標簽上的型號、參數是否訂貨時提出的型號、參數一致，若有錯誤請馬上與供方聯係。

2、安裝前應仔細閱讀使用說明書，檢查現場實際工況參數是否在您所購的產品使用範圍內，若現場工況參數超過允許範圍請立即停止安裝或使用並向我方谘詢，以免引發事故或損壞產品。

3、嚴格按照安裝操作步驟進行，切記注意事項和要點，做好安裝前充分準備工作。

4、在電磁閥與管道安裝連接之前，先用≥0.3MPa的空氣或水對管道進行衝洗，確保把管道中的雜質（如焊渣、密封殘物、汙垢等）清除後再連接電磁閥。

5、電磁閥不宜安裝在管道的低凹處，若是安裝在容器排放管道段時，管道出口應盡量不要從容器底部引出，以免容器底部沉積雜質衝出後進入電磁閥引起故障，所以管道出口應從容器底部稍上位置引出。

6、電磁閥一般隻能單向使用，不可裝反，通常在閥體上有“→”標誌表示介質流向，或以英文字母“IN”表示入口、“OUT”表示出口，請務必按此指示方向安裝，否則當流體到達電磁閥處時會產生自動開啟或泄漏現象。

7、接管時注意，密封材料不可使用過量，如螺紋連接時，接管外螺紋長度不可超過電磁閥內螺紋的有效長度，並在外螺紋前端半螺距處用銼刀倒棱，自螺紋2牙處開始纏繞密封帶，否則過量的密封帶或粘結劑殘渣進入電磁閥的內腔會引起故障。

8、電磁閥對流體的要求：應確保流體無雜質、不結晶、不凝固、不結垢、不結膏、粘度＜22CST，否則會引起故障，同時應在電磁閥的前端管道上安裝過濾器，且過濾器的濾網目數應≥60目，以避免雜質進入電磁閥。

9、注意您所訂購產品的防護等級，普通型不可在易燃易爆危險場合使用，IP54級不宜安裝在露天、嚴重漏水、濺水的地方。

10、電磁閥應安裝於水平管道(如圖1所示)　線圈應豎直向上,不得垂直安裝(如圖2所示)否則會引起泄漏和影響壽命。　

11、電磁閥的安裝位置應預留一定操作空間，以便於日常保養和定期維護。

12、在管道鋼性不足或有水錘現象的情況下，建議把閥前後管子用支架或其它方式固定，以防電磁閥工作時引起振動。

13、在冰凍或嚴寒場所使用時，須用隔熱材料對管道和閥體加以保溫或在管道上設置加熱器。

14、電磁閥與管道接好後，要進行正向打壓（切勿反向打壓，否則會損壞電磁閥），檢查電磁閥及接管處是否有泄漏。

15、對於配有標準接線盒的電磁閥，應將塑料接線盒拆下打開將出廠時測試電源線去掉後將用戶電源線連接到端子上固定，而對於導線或引線式的電磁閥則不能去除，直接將導線與用戶電源線連接。

16、與電磁閥相關的電源控製線路及設施，如繼電器、開關和接觸器等應連接牢固、不得有鬆動或振動，電氣回路要接入相應的保險線，作為電氣回路的保護，否則將影響電磁閥的正常工作或損壞。

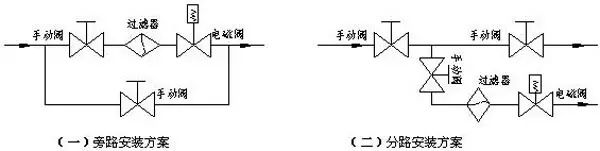

17、為便於正常維護或預防電磁閥發生故障時維修更換，並保證係統正常運行，建議采取以下其中之一備用管路方案：

18、電磁閥安裝後經檢查前期準備試驗工序完成後，須通入流體試動作3~5次，確認正常後方可投入正式使用。

19、注意：如果您訂購電磁閥時告訴我們是通液體的，而試驗時是通入氣體，如果產生泄漏或泄漏超標，則屬正常現象，因為氣體和液體存在密度和粘度差別，此時如果你通入液體時就不出現泄漏或超標了。

20、用戶訂購產品為防爆型電磁閥時，同時應遵守以下事項：

①安裝使用應遵守GB3836.15-2000規定，請在本產品所允許的場所使用；

②嚴格遵守斷10分鍾電後開蓋，產品接地連接部位應與現場接地裝置可靠接地；

③引出電纜線應采用阻燃護套管，護套外徑尺寸為55mm~60mm；

④維修、保養應由具有相應資質的專業人員執行。
