彈簧式安全閥知識

彈簧式安全閥指依靠彈簧的彈性壓力而將閥的瓣膜或柱塞等密封件閉鎖，一旦當壓力容器的壓力異常後產生的高壓將克服安全閥的彈簧壓力，所以閉鎖裝置被頂開，形成了一個泄壓通道，將高壓泄放掉。

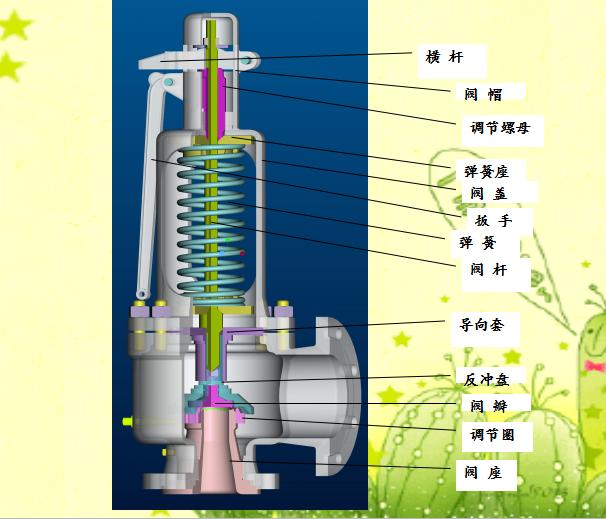

一、彈簧式安全閥主要結構

彈簧式安全閥根據閥瓣開啟高度不同又分為全起式和微起式兩種。全起式泄放量大，回彈力好，適用於液體和氣體介質，微起式隻宜用於液體介質。安全閥主要由閥體、閥座、閥芯、閥杆、彈簧和調整螺杆等組成。

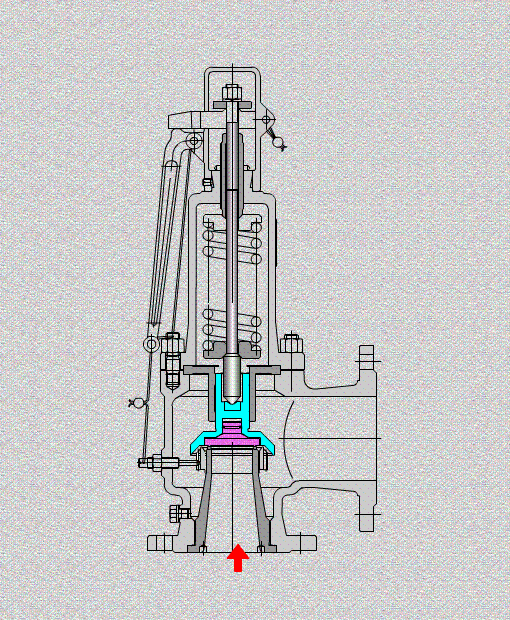

二、彈簧式安全閥工作原理

彈簧式安全閥是利用安全閥中的彈簧被壓縮後產生的彈力將閥芯壓緊在閥座上，使鍋爐蒸汽壓力保持在允許範圍之內。當作用於閥芯底部的蒸汽托力大於彈簧作用在閥芯上部的彈力時，彈簧就被壓縮，使閥芯被頂起離開閥座，蒸汽通過閥芯與閥座之間的間隙向外排泄；當作用於閥芯底部的蒸汽托力小於彈簧作用在閥芯上部的彈力時，彈簧就伸長，使閥芯與閥座重新緊密結合，蒸汽停止排泄。

彈簧式安全閥的整定壓力是通過擰緊或放鬆調整螺杆來調節的。擰緊調整螺杆，彈簧被壓縮，彈力增加，作用於閥芯上的壓力也就增大，安全閥整定壓力被調高；反之，放鬆調整螺杆，彈簧被放鬆，彈力減小，作用於閥芯上的壓力也就減小，安全閥整定壓力被調低。

三、彈簧式安全閥的安裝

對於彈簧式安全閥的安裝，我們有不少的地方需要注意，第一要注意的就是在安裝安全閥之前，一定要進行密封性能的檢測，如果安全閥出現漏氣或是氣墊破損的情況，就要馬上進行相應的更換，才能夠讓大家得到最好的使用。

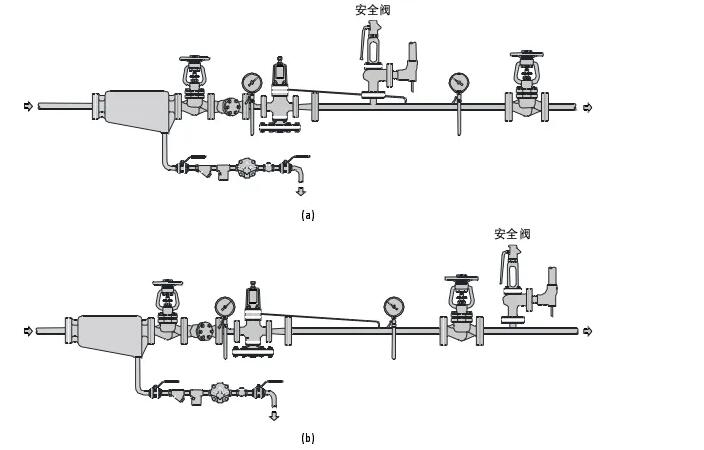

                                     注：安全閥在減壓站中的安裝

1.安裝

1）安全閥安裝前對管道必須進行徹底的清管吹掃處理。

2）安全閥必須豎直安裝。

3）入口管的內徑不小於安全閥的入口通徑，並要有必要的支撐。

4）出口排放管的內徑應不小於安全閥的出口通徑，排放的阻力應盡可能小，一般阻力壓降小於整定壓力的10％。

5）排放管最低位置須安裝疏水管，並且是單獨的，禁止與其他疏水管相互串聯。

2.注意事項

當閥門配有水壓壓緊螺釘時，閥門參與容器或管路係統的水壓試驗時，可利用該螺釘按圖示的方法旋在閥帽上以頂住閥杆，阻止閥門開啟。水壓試驗完畢後應將該螺釘從閥帽上旋下，如果可能最好勿將閥門參與容器或管路係統的水壓試驗。  在現場安裝過程中，對閥門入口端的連接需特別注意。在入口端隨安全閥附帶了一件密封墊（柔性石墨複合墊），或者自配的入口處墊片其實際起密封作用的內、外圓應符合要求，且須將此密封墊與安全閥的入口法蘭端麵對中心放置，目的將閥底座的一條配合間隙縫封堵掉。在與配對法蘭安裝中要特別注意密封墊不能偏離中心，否則，介質將繞過密封墊通過配合間隙縫泄漏到閥門的出口端，而這個泄漏點常被誤認為是安全閥的密封麵泄漏。同樣高頸凹、凸麵法蘭相配合連接，其隨安全閥附帶了一件密封墊（柔性石墨複合墊），或者自配的墊實際起密封作用的內、外圓應符合要求，目的將閥底座的一條配合間隙縫封堵掉。

最後要提醒大家的就是，安裝彈簧式安全閥的過程當中必須至少有兩位操作人員同時在場，並且在安裝完成之後不能夠馬上進入使用狀態，而是應該先進行有效的試用，確保了安全閥可以正常工作之後，再投入到使用中去。

四、彈簧式安全閥的清洗

1.彈簧式安全閥的清洗操作

1）關閉安全閥上遊閥門。

2）打開安全閥（或其他放空處），使安全閥上流管段泄壓放空。

3）卸開閥頂護罩，鬆開固定螺母，然後鬆開調節螺絲，以卸去對彈簧的壓力。

4）卸開閥蓋，對其各部分進行清洗。

5）清洗時檢查閥芯與閥座的光滑、潔淨，以確保密封性能。

6）清洗檢查後，裝好各部件，裝上閥蓋。

2.彈簧式安全閥的重新調試操作

1）安全閥的調試必須由資質的單位執行。

2）關閉放空閥或其他放空處。

3）緩開安全閥上流閥門

4）旋轉調節螺絲以壓緊（或鬆開）彈簧，使閥瓣恰好在要求的放散壓力時打開，放散壓力設定在額定壓力的1.05——1.15倍之間。

5）設定好後，使安全閥放散三次，檢查其放散壓力和閥座密封情況，要求安全閥動作靈敏、準確。

6）調試完後，固定好鎖緊螺母，套上護罩。

3.維修注意事項

1）安全閥清洗完後，必須重新調試。

2）應選用輕油類清洗安全閥。

3）調試完後初運行階段，應仔細觀察安全閥的運行情況。

4）要經常保持安全閥的清潔，防止閥體彈簧等被油垢髒物秸滿或被腐蝕，防止安全閥排放管被油汙或其他異物堵塞；經常檢查鉛封是否完好，防止杠杆式安全閥的重錘鬆動或被移動，防止彈簧式安全閥的調節螺絲被隨意擰動。

5）發現安全閥有泄漏跡象時，應及時更換或檢修。禁  止用加大載荷（如過分擰緊彈簧式安全閥的調節螺絲或在杠杆式安全閥的杠杆上加掛重物等）的方法來消除泄漏。為防止閥瓣和閥座被氣體中的油垢等髒物粘住，致使安全閥不能正常開啟，對用於空氣、蒸汽或帶有粘滯性髒物但排氣不會造成危害的其他氣體的安全閥，應定期作手提排氣試驗。

6）定期檢查運行中的安全閥是否泄漏、卡阻及彈簧鏽蝕等不正常現象，並注意觀察調節螺套及調節圈緊定螺釘的鎖緊螺母是否有鬆動，若發現問題應及時采取適當措施。

7）發現安全閥有泄漏跡象時，應及時更換或檢修。禁  止用加大載荷（如過分擰緊彈簧式安全閥的調節螺絲或在杠杆式安全閥的杠杆上加掛重物等）的方法來消除泄漏。為防止閥瓣和閥座被氣體中的油垢等髒物粘住，致使安全閥不能正常開啟，對用於空氣、蒸汽或帶有粘滯性髒物但排氣不會造成危害的其他氣體的安全閥，應定期作手提排氣試驗。

8）安裝在室外的安全閥要采取適當的防護措施，以防止雨霧、塵埃、鏽汙等髒物侵入安全閥及排放管道，當環境低於攝氏零度時，還應采取必要的防凍措施以保證安全閥動作的可靠性。

五、彈簧式安全閥故障解析

彈簧式安全閥，是依靠彈簧的彈性壓力而將閥的瓣膜或柱塞等密封件閉鎖，一旦當壓力容器的壓力異常後產生的高壓將克服安全閥的彈簧壓力，所以閉鎖裝置被頂開，形成了一個泄壓通道，將高壓泄放掉。在日常使用過程中，也會由於使用不當或鮮有保養而出現一些故障，以下是具體的維修方法，僅供您參考。

1.泄漏

在設備正常工作壓力下，閥瓣與閥座密封麵之間發生超過允許程度的滲漏。其原因有：閥瓣與閥座密封麵之間有髒物。可使用提升扳手將閥開啟幾次，把髒物衝去;密封麵損傷。應根據損傷程度，采用研磨或車削後研磨的方法加以修複;閥杆彎曲、傾斜或杠杆與支點偏斜，使閥芯與閥瓣錯位。應重新裝配或更換;彈簧彈性降低或失去彈性。應采取更換彈簧、重新調整開啟壓力等措施。

2.閥瓣頻跳或振動

主要是由於彈簧剛度太大。應改用剛度適當的彈簧;調節圈調整不當，使回座壓力過高。應重新調整調節圈位置;排放管道阻力過大，造成過大的排放背壓。應減小排放管道阻力。

3.到規定壓力時不開啟

造成這種情況的原因是定壓不準。應重新調整彈簧的壓縮量或重錘的位置;閥瓣與閥座粘住。應定期對安全閥作手動放氣或放水試驗;杠杆式安全閥的杠杆被卡住或重錘被移動。應重新調整重錘位置並使杠杆運動自如。

4.排放後閥瓣不回座

這主要是彈簧彎曲閥杆、閥瓣安裝位置不正或被卡住造成的。應重新裝配。

5.排氣後壓力繼續上升

這主要是因為選用的安全閥排量小平設備的安全泄放量，應重新選用合適的安全閥;閥杆中線不正或彈簧生鏽，使閥瓣不能開到應有的高度，應重新裝配閥杆或更換彈簧;排氣管截有不夠，應采取符合安全排放麵積的排氣管。

6.不到規定壓力開啟

主要是定壓不準;彈簧老化彈力下降。應適當旋緊調整螺杆或更換彈簧。

如果您所使用的彈簧式安全閥出現故障，小編建議您及時報修，以盡快得到修複。
