隔膜閥與截止閥的結構區別

    隔膜閥和截止閥都是日常工業設備、管道中常用的開關閥門，那麽這2個閥門有什麽區別呢，請查閱沃德閥門公司技術員的簡要介紹：

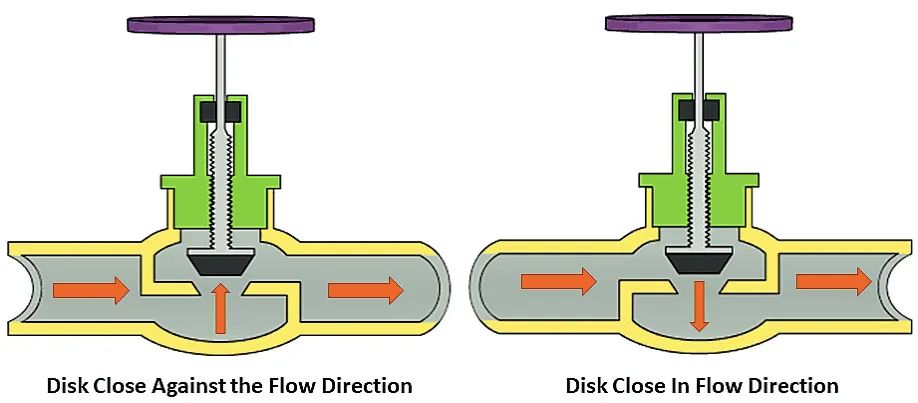

1、截止閥是指關閉件(閥瓣)沿閥座中心線移動的閥門。根據閥瓣的這種移動形式，閥座通口的變化是與閥瓣行程成正比例關係。由於截止閥的閥杆開啟或關閉行程相對較短，而且具有非常可靠的切斷功能，又由於閥座通口的變化與閥瓣的行程成正比例關係，非常適合於對流量的調節。因此，這種類型的閥門非常適合作為切斷或調節以及節流用。

優點：

     ①在開啟和關閉過程中，由於閥瓣與閥體密封麵間的摩擦力比閘閥小，因而耐磨。

     ②開啟高度一般僅為閥座通道的1/4，因此比閘閥小得多;

     ③通常在閥體和閥瓣上隻有一個密封麵，因而製造工藝性比較好，便於維修。

     ④由於其填料一般為石棉與石墨的混合物，故耐溫等級較高。一般蒸汽閥門都用截止閥。

缺點：

     ①由於介質通過閥門的流動方向發生了變化，因此截止閥的最小流阻也較高於大多數其他類型的閥門;

   ②由於行程較長，開啟速度較球閥慢。

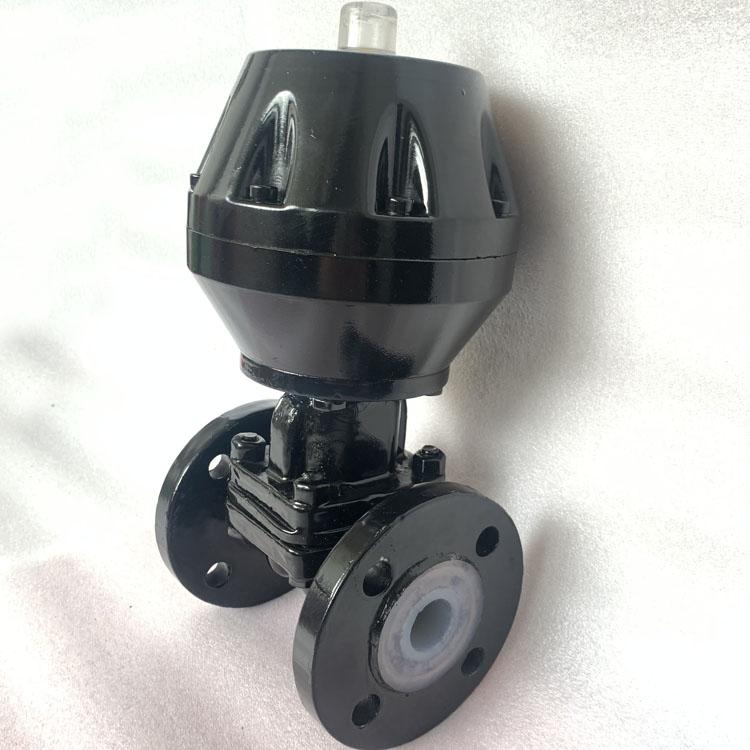

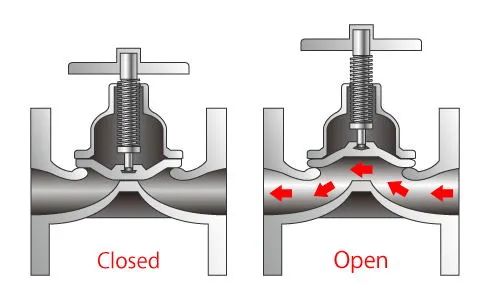

2、隔膜閥是指在閥體和閥蓋內裝有一撓性膜或組合隔膜，其關閉件是與隔膜相連接的一種壓縮裝置。閥痤可以堰形，也可以是直通流道的管壁。

優點：

     ①操縱機構與介質通路隔開，不但保證了工作介質的純淨，同時也防止管路中介質衝擊操縱機構工作部件的可能性,閥杆處不需要采用任何形式的單獨密封，除非在控製有害介質中作這安全設施使用;

     ②由於工作介質接觸的僅僅是隔膜和閥體，二者均可以采用多種不同的材料，因此該閥能理想控製多種工作介質，尤其適合帶有化學腐蝕或懸浮顆粒的介質。

     ③結構簡單，隻由閥體、隔膜和閥蓋組合件三個部件構成。該閥易於快速拆卸和維修，更換隔膜可以在現場及短時間內完成。

缺點：

     ①由於受閥體襯裏工藝和隔膜製造工藝和限製，較大的閥體襯裏和較大的隔膜製造工藝都很難，故隔膜不宜用於較大的管徑，一般應用在DN≤200mm以下的管路上。

     ②由於受隔膜材料的限製，隔膜閥適用於低壓及溫度不高的場合。一般不超過180℃;

     ③調節性能相對較差，隻在小範圍內調節(一般在關閉至2/3開度時，可用於流量調節)。

綜上所述：截止閥應用範圍比較廣泛，從真空到高溫高壓均可。隔膜閥由於閥體本身的結構，耐壓和耐溫相對截止閥低，常用於化工行業裏的工業設備。選擇哪種閥門時要盡量結合自身工況、選擇合適的閥門。
