氣動閥門定位器的工作原理

氣動閥門定位器是調節閥的主要附件，通常與氣動調節閥配套使用，它接受調節器的輸出信號，然後以它的輸出信號去控製氣動調節閥，當調節閥動作後，閥杆的位移又通過機械裝置反饋到閥門定位器，閥位狀況通過電信號傳給上位係統。常和進口氣動執行器配套使用，用於各種調節型的氣動閥門，比如德國沃德WODE品牌的進口氣動調節型球閥，進口氣動調節型蝶閥，進口氣體調節閥。了解定位器的原理，對我們了解氣動閥門很有幫助。

氣動閥門定位器的工作原理：

氣源來自於空壓站的壓縮空氣，在閥門定位器氣源進口前段還有一個空氣過濾減壓閥，用於壓縮空氣的淨化。從減壓閥出口的氣源從閥門定位器進入，至於多少氣量進入閥門的膜頭，根據控製器的輸出信號決定。

控製器輸出的電信號是4～20mA，氣動信號是20Kpa~100Kpa，從電信號到氣信號是通過電氣轉換器進行的。

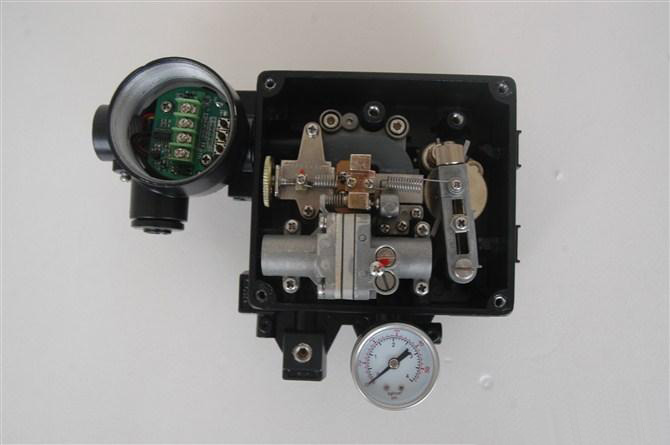

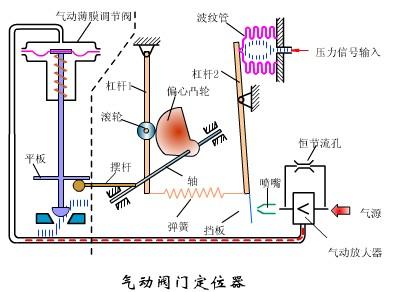

當控製器輸出的電信號轉變為與之相對應的氣信號時，然後將轉換後的氣信號作用在波紋管上。杠杆2則繞著支點運動，杠杆2下段向右運動靠近噴嘴。

噴嘴的背壓增加，經過氣動放大器放大後（圖中那個帶小於符號的部件），將氣源的一部分送入到氣動薄膜的氣室，閥杆帶著閥芯向下自動逐漸將閥門開度變小。

此時，與閥杆相連的反饋杆（圖中擺杆）繞著支點向下移動，使軸的前端向下移動，與其連接的偏心凸輪做逆時針旋轉，滾輪順時針旋轉向左移動，從而拉伸反饋彈簧。由於反饋彈簧拉伸杠杆2下段向左移動，此時就會與作用在波紋管上的信號壓力達到力平衡，於是閥門就固定在某個位置不動作了。

通過上麵的介紹，應該對機械式閥門定位器有一定的了解，有機會的時候再操作一邊最好是能夠動手拆卸一次，加深定位器每個零件的位置及每個零件的名。因此，機械式閥門的淺談告一段落，接下來進行知識的擴展，讓對調節閥有個更深層次的認知。
