閥門用螺栓上的4.8、8.8是什麽意思？

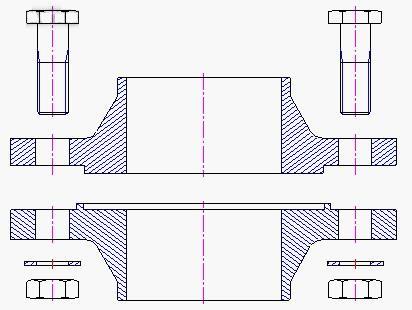

閥門中經常使用到的配件有螺栓，以德國沃德WODE的閥門產品為例，比如閥體和閥蓋基本通過螺栓緊固連接的、法蘭式的閥門與管道上的法蘭也是通過螺栓緊固連接。在使用的螺栓中經常有碰到螺栓上打的4.8、8.8等，是什麽意思呢，沃德WODE閥門公司工程師就此介紹下：鋼結構連接用螺栓性能等級分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10餘個等級，其中8.8級及以上螺栓材質為低碳合金鋼或中碳鋼並經熱處理（淬火、回火），通稱為高強度螺栓，其餘通稱為普通螺栓。

螺栓性能等級標號有兩部分數字組成，分別表示螺栓材料的公稱抗拉強度值和屈強比值。例如：

性能等級4.6級的螺栓，其含義是：

1、螺栓材質公稱抗拉強度達400MPa級；

2、螺栓材質的屈強比值為0.6；

3、螺栓材質的公稱屈服強度達400×0.6=240MPa級。

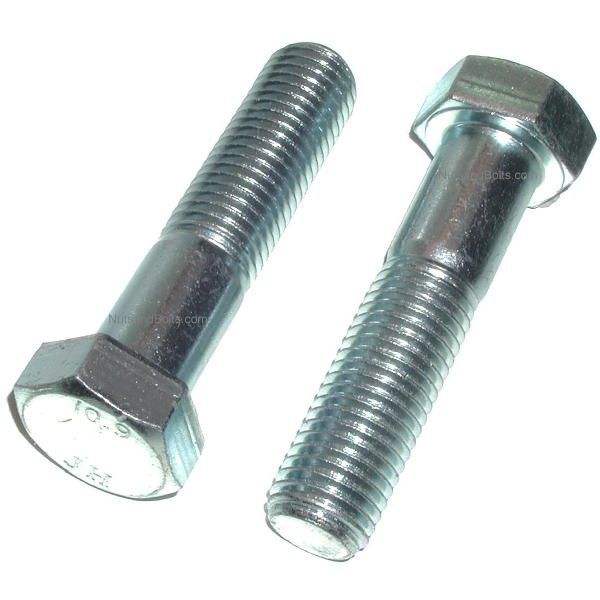

性能等級10.9級高強度螺栓，其材料經過熱處理後，能達到：

     螺栓材質公稱抗拉強度達1000MPa級；

     螺栓材質的屈強比值為0.9；

     螺栓材質的公稱屈服強度達1000×0.9=900MPa級。

螺栓性能等級的含義是國際通用的標準，相同性能等級的螺栓，不管其材料和產地的區別，其性能是相同的，設計上隻選用性能等級即可。

強度等級所謂8.8級和10.9級是指螺栓的抗剪切應力等級為8.8GPa和10.9GPa

8.8 公稱抗拉強度800N/MM2 公稱屈服強度640N/MM2

     一般的螺栓是用"X.Y"表示強度的，X*100=此螺栓的抗拉強度，X*100*（Y/10）=此螺栓的屈服強度（因為按標識規定：屈服強度/抗拉強度=Y/10）

    如4.8級，則此螺栓的抗拉強度為：400MPa；屈服強度為：400*8/10=320MPa。

     另：不鏽鋼螺栓通常標為A4-70，A2-70的樣子，意義另有解釋。

度量

     當今世界上長度計量單位主要有兩種，一種為公製，計量單位為米、厘米、毫米等，在歐州、我國及日本等東南亞地區使用較多，另一種為英製，計量單位主要為英寸，相當於我國舊製的市寸，在美國、英國等歐美國家使用較多。

公製計量：（10進製）1m =100 cm=1000 mm

製計量：（8進製）、1英寸=8英分 、1英寸=25.4 mm、3/8''×25.4 =9.52

1/4''以下的產品用番號來表示其稱呼徑，如：4#， 5#， 6#， 7#， 8#，10#，12#

螺紋

     螺紋是一種在固體外表麵或內表麵的截麵上，有均勻螺旋線凸起的形狀。根據其結構特點和用途可分為三大類：

     普通螺紋：牙形為三角形，用於連接或緊固零件。普通螺紋按螺距分為粗牙和細牙螺紋兩種，細牙螺紋的連接強度較高。

     傳動螺紋：牙形有梯形、矩形、鋸形及三角形等。

     密封螺紋：用於密封連接，主要是管用螺紋、錐螺紋與錐管螺紋。

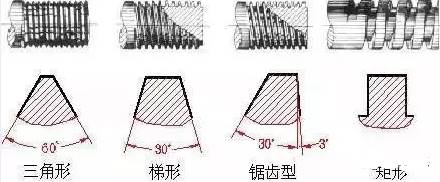

根據形狀分類：

螺紋配合等級

     螺紋配合是旋合螺紋之間鬆或緊的大小，配合的等級是作用在內外螺紋上偏差和公差的規定組合。

1、 對統一英製螺紋，外螺紋有三種螺紋等級：

     1A、2A和3A級，內螺紋有三種等級：1B、2B和3B級，全部都是間隙配合。等級數字越高，配合越緊。在英製螺紋中，偏差僅規定1A和2A級，3A級的偏差為零，而且1A和2A級的等級偏差是相等的。等級數目越大公差越小。

     1A和1B級，非常鬆的公差等級，其適用於內外螺紋的允差配合。

     2A和2B級，是英製係列機械緊固件規定最通用的螺紋公差等級。

     3A和3B級，旋合形成最緊的配合，適用於公差緊的緊固件，用於安全性的關鍵設計。

     對外螺紋來說，1A和2A級有一個配合公差，3A級沒有。1A級公差比2A級公差大50%，比3A級大75%，對內螺紋來說，2B級公差比2A公差大30%。1B級比2B級大50%，比3B級大75%。

2、公製螺紋，外螺紋有三種螺紋等級：

     4h、6h和6g，內螺紋有三種螺紋等級：5H、6 H、7H。（日標螺紋精度等級分為I、II、III三級，通常狀況下為II級）在公製螺紋中，H和h的基本偏差為零。G的基本偏差為正值，e、f和g的基本偏差為負值。

     H是內螺紋常用的公差帶位置，一般不用作表麵鍍層，或用極薄的磷化層。G位置基本偏差用於特殊場合，如較厚的鍍層，一般很少用。

     g常用來鍍6-9um的薄鍍層，如產品圖紙要求是6h的螺栓，其鍍前螺紋采用6g的公差帶。

螺紋配合最好組合成H/g、H/h或G/h，對於螺栓、螺母等精製緊固件螺紋，標準推薦采用6H/6g的配合。

3、螺紋標記

自攻、自鑽螺紋的主要幾何參數

1. 大徑/牙外徑（d1）：

     為螺紋牙頂重合的假想圓柱直徑。螺紋大徑基本代表螺紋尺寸的公稱直徑。

2. 小徑/牙底徑（d2）：

     為螺紋牙底重合的假想圓柱直徑。

3. 牙距：

     為相鄰牙在中經線上對應兩點的軸向距離。在英製中以每一英寸（25.4mm）內的牙數來表明牙距。

下麵列舉常用規格的牙距（公製）牙數（英製）

（1）公製自攻牙：

規格：S T 1.5、S T1.9、S T2.2 、S T2.6、S T2.9、S T3.3、S T3.5、S T3.9、S T4.2、S T4.8、S T5.5、S T6.3、S T8.0、S T9.5

牙距：0.5、0.6、0.8、0.9、1.1、1.3、1.3、1.3、1.4、1.6、1.8、1.8、2.1、2.1

（2）英製自攻牙：

規格：4# 、5#、6#、7#、8#、10#、12#、14#

牙數：AB牙 24、20、20、19、18、16、14、14

A牙 24、20 、18 、16、15、12、11、10

有關閥門管道中使用的螺栓更多技術參數，可致電沃德WODE閥門各代理商溝通探討。
