進口雙金屬疏水閥係統

雙金屬溫調式蒸汽疏水閥根據溫度的變化造成感受溫雙金屬汽的變形，從而驅使閥芯作主複移位啟閉閥座孔，達到阻汽排放。該閥適用於蒸汽主管線和過熱蒸汽管線，能自動排除凝結水的排放溫度，節能效果好。當蒸汽冷凝時會形成冷凝水，為了確保係統的最大傳熱效率，冷凝水必須從係統中排除。蒸汽中所攜帶的空氣和其它不凝性氣體在蒸汽和換熱麵上形成層，同樣也必須從係統中排除。疏水閥是一種能夠自動將冷凝水、空氣和不凝性氣體排出蒸汽係統並能阻止蒸汽排出的裝置。

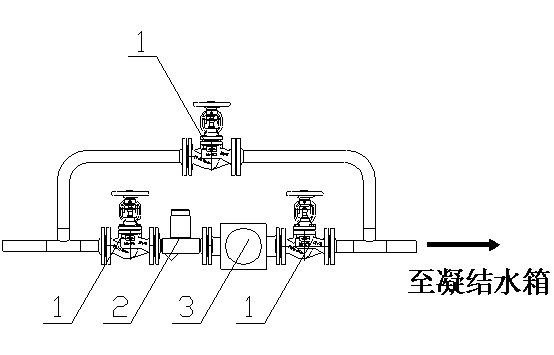

1、雙波紋管截止閥；2、雙金屬疏水閥；3、雙窗觀視鏡

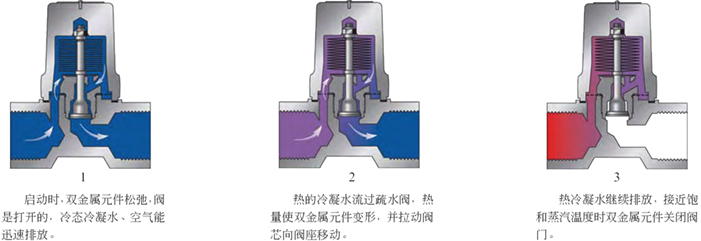

工作原理：

熱靜力疏水閥是利用蒸汽和冷凝水之間的溫度差來操作疏水閥的感溫元件而控製閥門的開關。熱靜力疏水閥有雙金屬型疏水閥和膜盒型疏水閥兩種。

優點：

1、過冷排放，節能和減少閃蒸。

2、排空氣性能好。

3、排量大無噪音。

4、抗腐蝕、耐水錘、耐髒堵。

缺點：

1、水平平板式雙金屬元件接觸麵小反應速度慢，易被汙物卡住而導致疏水閥失效。

2、需在疏水閥前加冷卻段。

注意事項：

1、如果管道中的汙垢及鐵鏽等雜物進入疏水閥內部，疏水閥的排水孔和運動部件很容易被堵塞或卡死。所以應在疏水閥上遊安裝過濾器。

2、即使有過濾器的保護，疏水閥仍會因為各種原因而損壞。如果疏水閥損壞時處於開啟狀態，高價產生的蒸汽就會被大量浪費。所以需要在疏水閥上或下遊安裝觀視鏡，或者安裝疏水閥檢測裝置來確定疏水閥是否正常工作。

3、回收係統中如有背壓必須在疏水閥下遊安裝止回閥。當進口壓力減低或蒸汽關閉時，止回閥可以防止冷凝水倒流。

4、在疏水閥前後安裝截止閥，便於疏水閥維修。法蘭連接的截止閥方便拆裝。

5、如安裝旁通時旁通應高於或水平於疏水閥。不應在疏水閥下方安裝旁通，這樣會使旁通中積水。

雙金屬疏水閥特點：

WODE產品由於采用了新式的凹凸台階式雙金屬元件，從而使得製造出快速精確的雙金屬控製元件成為可能。WODE可以向客戶提供包括150LB,300LB，600LB等多種壓力等級的控製元件。特殊情況下還可以很據客戶的要求進行調整。傳統水平平板式雙金屬元件與蒸汽接觸麵小反應速度較慢，且元件之間間隙小易被汙物卡住而導致疏水閥失效。

WODE在雙金屬型疏水閥上也采用了經典的三合一設計即止回，過濾，疏水三功能合，這樣使得疏水設計變得簡潔明了。另外獨特的快速拆裝設計（PN40檔）使得客戶可以在線拆洗疏水閥，甚至可以通過更換控製元件的類型而將雙金屬型疏水閥變成膜盒型或熱動力型，重要的是疏水閥的故障往往出在控製元件上，有了快速拆裝設計後客戶隻需要更換控製元件即可而不需要更換整個閥門，從而節省了大量成本和大量維修時間，有效保證係統正常運行。WODE獨特的設計使得原本不可能的都成為了現實。

選型參數：

蒸汽壓力，冷凝水排量，疏水閥背壓。

應用：

雙金屬型疏水閥主要用於過冷排放冷凝水。通常在管線運輸時，冷凝水量較少且管道需要保溫不需要快速排放冷凝水，所以雙金屬型疏水閥在管線方麵應用最廣，節能效果明顯而且由於過冷排放閃蒸情況得到很好控製甚至可以消滅閃蒸。在工業夾套釜等加熱過程中雖然剛開始冷凝水量較大但是達到一定溫度後往往需要保持溫度，這時候冷凝水量很少不需要立即排放，采用雙金屬型疏水閥可以很好的控製冷凝水排放溫度，節能增效。
