進口調節閥的基本原理介紹

　一、調節閥的基礎知識與工作原理：

調節閥用於調節介質的流量、壓力和液位。根據調節部位的信號，自動控製閥門的開度，從而達到對介質流量、壓力和液位的調節。調節閥分電動調節閥、氣動調節閥和液動調節閥、自力式調節閥等。本節主要介紹電動調節閥和氣動調節閥兩種。調節閥由電動執行機構或氣動執行機構和調節閥閥體兩部分組成。調節閥通常分為直通單座式和直通雙座式兩種，後者具有流通能力大和操作穩定的特點，所以通常特別適用於大流量、高壓降和泄漏少的場合。流通能力Cv是選擇調節閥的主要參數之一，調節閥的流通能力的定義為：當調節閥全開時，閥兩端壓差為0.1MPa，流體密度為1g/cm3時，每小時流徑調節閥的流量數，稱為流通能力，也稱流量係數，以Cv表示，單位為t/h，液體的Cv值按下式計算。根據流通能力Cv值大小查表，就可以確定調節閥的公稱通徑DN。調節閥的流量特性，是在閥兩端壓差保持恒定的條件下，介質流經調節閥的相對流量與它的開度之間關係。調節閥的流量特性有線性特性，等百分比特性及拋物線特性三種。等百分比特性的相對行程和相對流量不成直線關係，在行程的每一點上單位行程變化所引起的流量的變化與此點的流量成正比，流量變化的百分比是相等的。所以它的優點是流量小時，流量變化小，流量大時，則流量變化大，也就是在不同開度上，具有相同的調節精度。線性特性的相對行程和相對流量成直線關係。單位行程的變化所引起的流量變化是不變的。流量大時，流量相對值變化小，流量小時，則流量相對值變化大。調節閥類包括節流閥和減壓閥，其作用是調節介質的壓力、流量等叁數。調節閥根據結構分為九個大類：單座調節閥;雙座調節閥;套筒調節閥;角形調節閥;三通調節閥;隔膜閥;蝶閥;球閥;偏心旋轉閥。前6種為直行程，後三種為角行程。調節閥、用於調節介質的流量、壓力和液位。根據調節部位信號，自動控製閥門的開度，從而達到介質流量、壓力和液位的調節。調節閥由電動執行機構或氣動執行機構和調節閥兩部分組成。調節並通常分為直通單座式和直通雙座式兩種，後者具有流通能力大、不平衡辦小和操作穩定的特點，所以通常特別適用於大流量、高壓降和泄漏少的場合。

二、調節閥的種類：

　　①調節閥按行程特點可分為：直行程和角行程。直行程包括：單座閥、雙座閥、套筒閥、角形閥、三通閥、隔膜閥;角行程包括：蝶閥、球閥、偏心旋轉閥、全功能超輕型調節閥。

　　②調節閥按驅動方式可分為：氣動調節閥、電動調節閥和液動調節閥，即以壓縮空氣為動力源的氣動調節閥，以電為動力源的電動調節閥，以液體介質(如油等)壓力為動力的電液動調節閥;

　　③按調節形式可分為：調節型、切斷型、調節切斷型;

　　④按流量特性可分為：線性、等百分比、拋物線、快開。

　　⑤按用途和作用分類：

　　  a.兩位閥：主要用於關閉或接通介質;

　　  b.調節閥：主要用於調節係統。選閥時，需要確定調節閥的流量特性;

　　  c.分流閥：用於分配或混合介質;

　　  d.切斷閥：通常指泄漏率小於十萬分之一的閥。

　　⑥按主要參數分類：

　　  a、按壓力分類

　　    (1)真空閥：工作壓力低於標準大氣壓;

　　    (2)低壓閥：公稱壓力PN≤1.6MPa;

　　    (3)中壓閥：PN2.5～6.4MPa;

　　    (4)高壓閥：PNl0.0～80.OMPa，通常為PN22、PN32;

　　    (5)超高壓閥：PN≥IOOMPa。

　　  b、按介質工作溫度分類

　　    (1)高溫閥：t>450℃;

　　    (2)中溫閥：220℃≤t≤450℃;

　　    (3)常溫閥：-40℃≤t≤220℃;④低溫閥：-200℃≤t≤-40℃。

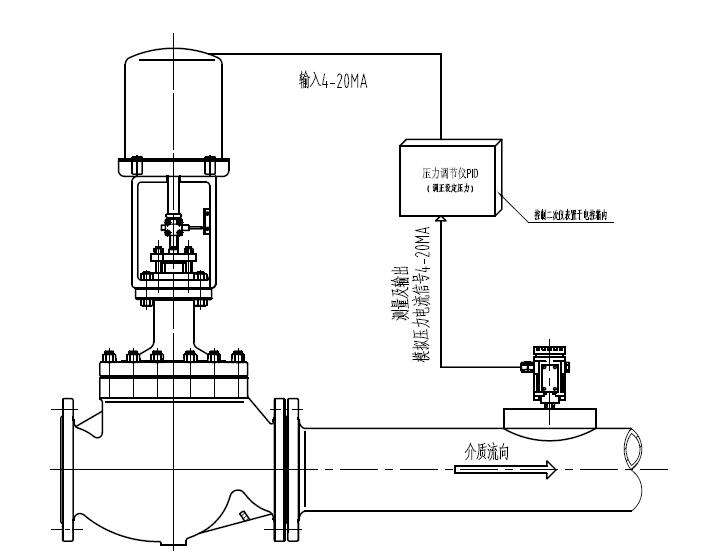

綜上所述，以國際知名調節閥品牌，德國沃德WODE為例， 進口電動調節閥、氣動調節閥可根據壓力變送器、溫度變送器、流量變送器等儀表傳達的4-20MA或0-10V信號，接收並根據信號源的大小驅動閥杆、閥芯產生位移。進行連續調節，已達到自動控製閥後的壓力、溫度、流量。
