要怎樣判斷帶信號反饋電磁閥是開或者關閥狀態

帶信號反饋電磁閥如何知道是開閥或者關閥狀態呢，以下是沃德WODE閥門工程師帶您判斷帶信號反饋電磁閥開關狀態的專業方法，綜合電信號、機械特征及係統反饋多維度驗證：

一、電信號檢測法

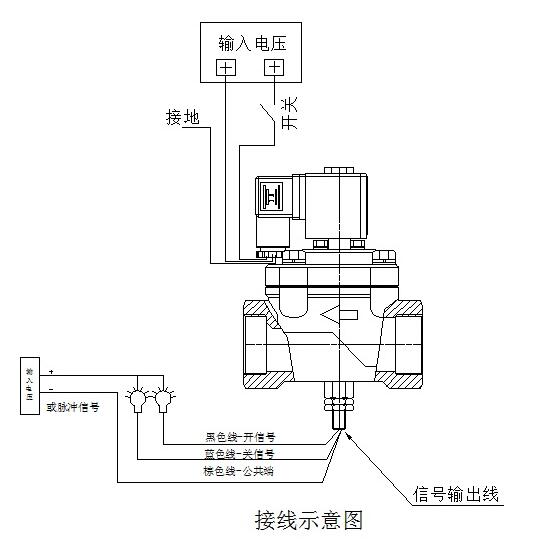

‌反饋信號線通斷驗證‌

‌開啟狀態‌：用萬用表檢測‌公共線（COM）與開信號線（OPEN）應導通，輸出高電平（DC 5～24V）。

‌關閉狀態‌：‌公共線（COM）與關信號線（CLOSE）‌導通並輸出高電平。

‌故障狀態‌：COM與OPEN/CLOSE均（jun1）斷開，觸發控製係統報警。

‌控製信號聯動檢測‌

向線圈通電後，若OPEN線反饋信號同步激活，則確認閥門已開啟；斷電後CLOSE線激活則確認關閉。

注意：常開型與常閉型電磁閥的信號邏輯相反（如常開型通電時輸出關信號）。

二、機械特征輔助判斷（如有）

‌手動裝置觀察‌

帶手動按鈕的型號：按下手動杆時，若流體導通則為開啟狀態（需在卸壓後操作）。

‌閥體結構推斷‌

直動式電磁閥：通電時觸摸閥體，若有輕微振動或聲音，表明閥芯動作。

先導式電磁閥：聽先導孔氣流聲（開啟時有介質流動聲）。

三、外部標識與係統反饋

‌閥門本體標識‌

查看閥體箭頭指向：與介質流向一致時為開啟狀態。

旋轉手柄位置：手柄與管道平行多為開啟，垂直多為關閉（僅限帶手柄型號）。

‌控製係統監控‌

PLC/DCS界麵顯示閥門狀態圖標（如綠色"開"、紅色"關"）。

異常狀態（如信號丟失）觸發報警代碼（如"ERR 03"）。

四、故障排查流程

‌現象‌：可能原因‌；解決方案‌

信號線無反饋：傳感器卡死/線路斷路；檢查線路通斷，手動活動閥芯

反饋信號與動作不符：接線錯誤；核對常開/常閉型接線圖

線圈通電無動作：線圈燒毀/壓差不足；萬用表測線圈電阻，校驗介質壓力

安全操作提醒

‌檢測前務必卸壓‌：關閉上遊介質並排空管道殘餘壓力。

‌防爆環境禁用帶電檢測‌：需取得安全作業許可。

‌信號線測試電壓≤24V DC‌：避免高電壓損壞反饋模塊。

通過電信號為主、機械觀察為輔的綜合判斷法，可精準定位閥門狀態，保障係統可靠運行
