自動回流閥原理與安裝規範

     自動回流三通閥用於保護離心泵，防止泵在低流量工況下由於過熱、嚴重噪音、不穩定和氣蝕而引起的損壞。 該閥安裝於鍋爐給水泵出口、防止給水倒流，並保證再循環旁路有一定的最小流量。

結構特點與工作原理：

      該給水泵三通閥由閥體和閥蓋通過中法蘭連接而成，以便於安裝、維護檢修和閥座的研磨，改變了原來一體式結構。閥座和閥瓣都堆焊了硬質合金，保證了抗衝蝕、耐磨和密封，延長了使用壽命。閥體內部密封為橡膠密封圈密封，保證了密封的可靠性。閥體進出口及再循環係統出口都采用法蘭連接，便於拆裝和維護。此閥集各部件於一體，可完成四種不同的功能：

      1、 雖裝在泵的出口，但卻能自動檢測泵流量的大小，並通過導閥使再循環控製閥動作（替代了以往由壓力間接控製再循環動作）。

      2、閥體內設有再循環減壓設施，可使高壓介質經過多次小通徑繞流而消耗大量能量降低再循環係統壓力。

      3、此閥隻有在流量很低時才有再循環使泵冷卻，當泵正常運行時，並沒有再循環，從而節省了以往因連續再循環所消耗的電能和水能。

      4、此自動再循環控製閥不需要電氣配線，也不需要兩個調節閥串聯（一個用於調節，一個用於切斷），且能把高壓係統容易產生的高速流拉線和侵蝕現象減到最小。其工作原理為主閥流量減少時，主閥瓣在彈簧力作用下向閥座方向移動，當通過流量達到泵的最小流量時，閥瓣的聯杆帶動導閥，使活塞上的壓力減少，則活塞移動打開旁通閥，（通過旁通閥的流體在旁通閥瓣的調節下，使介質降壓），從而使泵在低負荷運行時有少量的再循環，保證泵的冷卻。當流量超過泵的最小流量時，主閥瓣上升，使導閥關閉，切斷旁通。從根本上解決了以往係統運行不平穩、噪音大、壽命短、價格昂貴、安裝維修不便等缺點。

安裝、維護和使用注意事項

      1、已完成各項檢測，經檢驗合格後的閥門已經組裝調試好，用戶無須拆檢，可直接安裝使用。

      2、運輸吊裝過程小心輕放，避免碰傷。

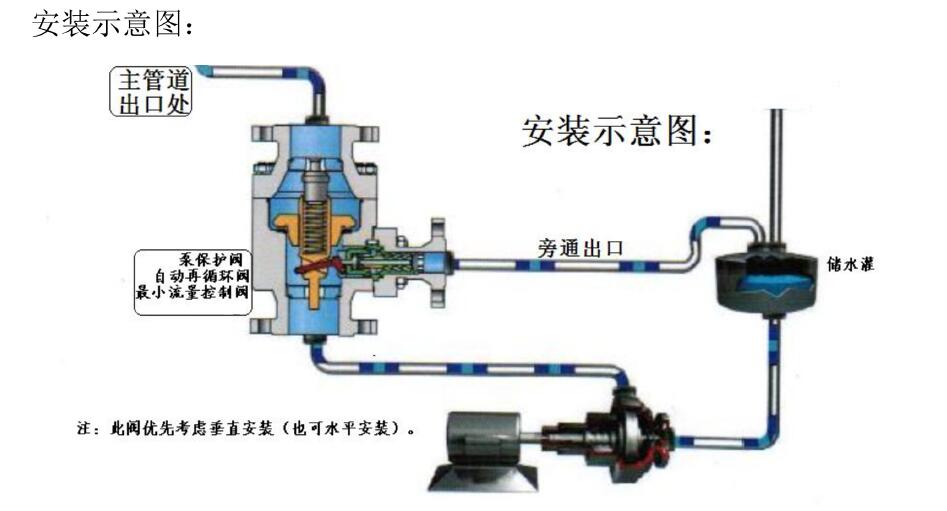

      3、閥門安裝時，應使介質流向與閥門上所示箭頭方向一致。

      4、閥門應保存在幹燥的地方，不得露天存放，存放時應堵塞閥門通道端口，防止雜物落入。庫存須定期保養，防止鏽蝕。
