柱塞閥的結構原理介紹及使用說明

法蘭柱塞閥的設計與製造是為了解決普通截止閥存在的缺陷，普通截止閥上密封采用坯根填料，無法完全排除外泄現象，下密封由閥瓣與閥體通道平麵或角度密封(金屬密封)，密封麵因金屬間的磨損而導致泄漏，且維修困難；以蒸汽係統常用的柱塞閥品牌：德國沃德WDE柱塞閥為例，其結構特點是由一個不鏽鋼柱塞、上下兩隻富彈性密封圈及一個金屬隔框組成，密封效果由柱塞與密封圈緊密配合來達到，柱塞插在兩隻密封圈中，密封麵積遠大於普通截止閥；開關柱塞閥時，柱塞在密封圈中緩慢移動，接觸麵幾乎不磨損，關閉時，柱塞插入下密封圈，截斷流道;開啟時，柱塞雖然脫離下密封圈，但仍藏在上密封圈內，保持與外界隔離，不致發生泄漏。密封圈是科技產品，是柱塞閥的關鍵零件，它由聚四氟乙烯、石墨、高彈性膠等組成，經百萬次往複運動測試，仍可提供良好的密封性能。同時閥門開啟力矩小、密封麵積大、適用介質廣、適應溫度高、密封性可靠、使用壽命長、維修方便等特點。廣泛適用於石油、化工、電力、製藥、食品、紡織、印染、鍋爐、機械等行業。

柱塞閥的結構及使用說明：

密封圈是法蘭柱塞閥的關鍵部位。主要含有聚四氟乙稀和一種高質彈性膠及石墨。密封圈不隻表麵含石墨，石墨伸展及整個密封圈各部。因此在整個使用壽命中密封圈都保持特別出色的自我潤滑性能。密封圈的適用溫度由-10℃至350℃。具體的溫度和耐壓值詳情可致電WODE各代理商。密封圈的適用介質：強烈無機酸、食物、傳熱油、水、蒸汽、氣、油溶劑及很多其他媒介。密封圈具有高強度、高耐磨、回彈性強、尺寸準確而且具有良好複原特性，所以有極好保持形狀的性能及長久壽命。

柱塞閥滲漏的處理：

假如久用之後出現滲漏，應將閥門關閉，然後按對角方式稍微擰緊閥蓋上的螺母，直到滲漏現象消除為止。注意!千萬不可將螺母一次性擰到底。

柱塞閥的維修的方法：

當閥蓋上的螺母已經擰到底不能消除滲漏現象時，就要維修，維修時就需要換密封圈。這裏講“更換”不必將泄漏的柱塞閥閥體從管道上分離下來，而是新密封圈替換舊密封圈。此程序無需特別器具或技術人員。每個熟練工人皆毫無困難地更換密封圈，為了更方便安裝工作，我們提供一套簡單的工具-燈籠式(隔框、密封圈)取出器，具體步驟如下：

1、切斷上遊流體，使待修閥門(以下簡稱閥門)不再有流體流過，開啟閥門(全部開啟);

2、拆下螺母，朝關閉方向旋轉手輪，將閥蓋帶出;

3、待閥蓋螺柱孔脫離雙頭螺栓時，將閥蓋繞閥杆轉一小角度，使閥蓋法蘭底麵對著雙頭螺栓頭;

4、反方向旋轉手輪，讓閥蓋抵在雙頭螺栓上，繼續反轉手輪直到柱塞拔脫上密封圈;

5、用燈籠式取出器取出上密封圈、隔框、用起子起出下密封圈;

6、用新密封圈代替舊密封圈，按照下密封圈-隔框-上密封圈的順序裝入閥體內;

7、擦淨密封圈內表麵和柱塞外表麵後，將柱塞連同閥蓋、閥杆等一起就位，擰上螺母，將閥蓋端麵壓在上密封圈上;

8、朝關閉方向旋入手輪，將柱塞壓入密封圈中;

9、按照“重新收緊的保養程序”一節辦理。

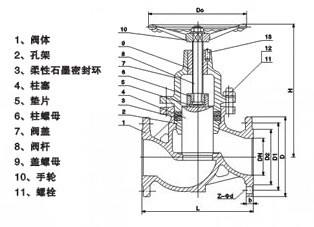

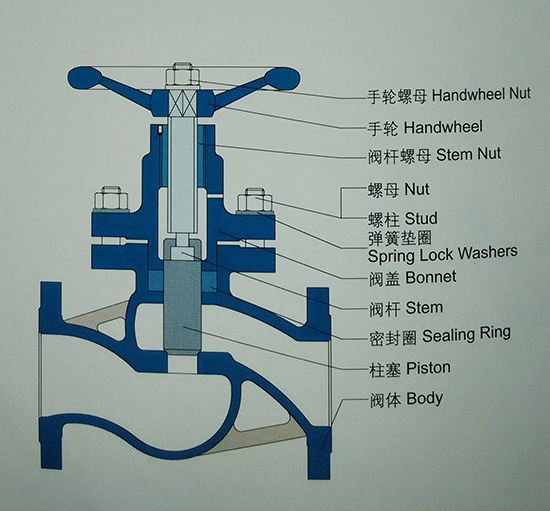

德國沃德WODE的柱塞閥是由閥體、閥蓋、閥杆、柱塞、孔架、密封環、手輪等零件組成。當手輪旋轉，通過閥杆帶動柱塞在孔架中間上下往複運動來完成閥門的開啟與關閉功能。在閥門中柱塞與密封環間采用過盈配合，通過調節壓蓋中法蘭螺栓，使密封環壓縮所產生的側向力與閥體中孔麵及柱塞外圓密封，從而保證了閥門的密封性，杜絕了內外泄漏、同時閥門開啟力矩小，能實現閥門迅速開啟和關閉。柱塞閥相比截止閥，壽命長，操作省力。但調節行程比截止閥要長，所以節流控製比截止閥要難。對調節有明確要求的場所，兩者都不適合。
